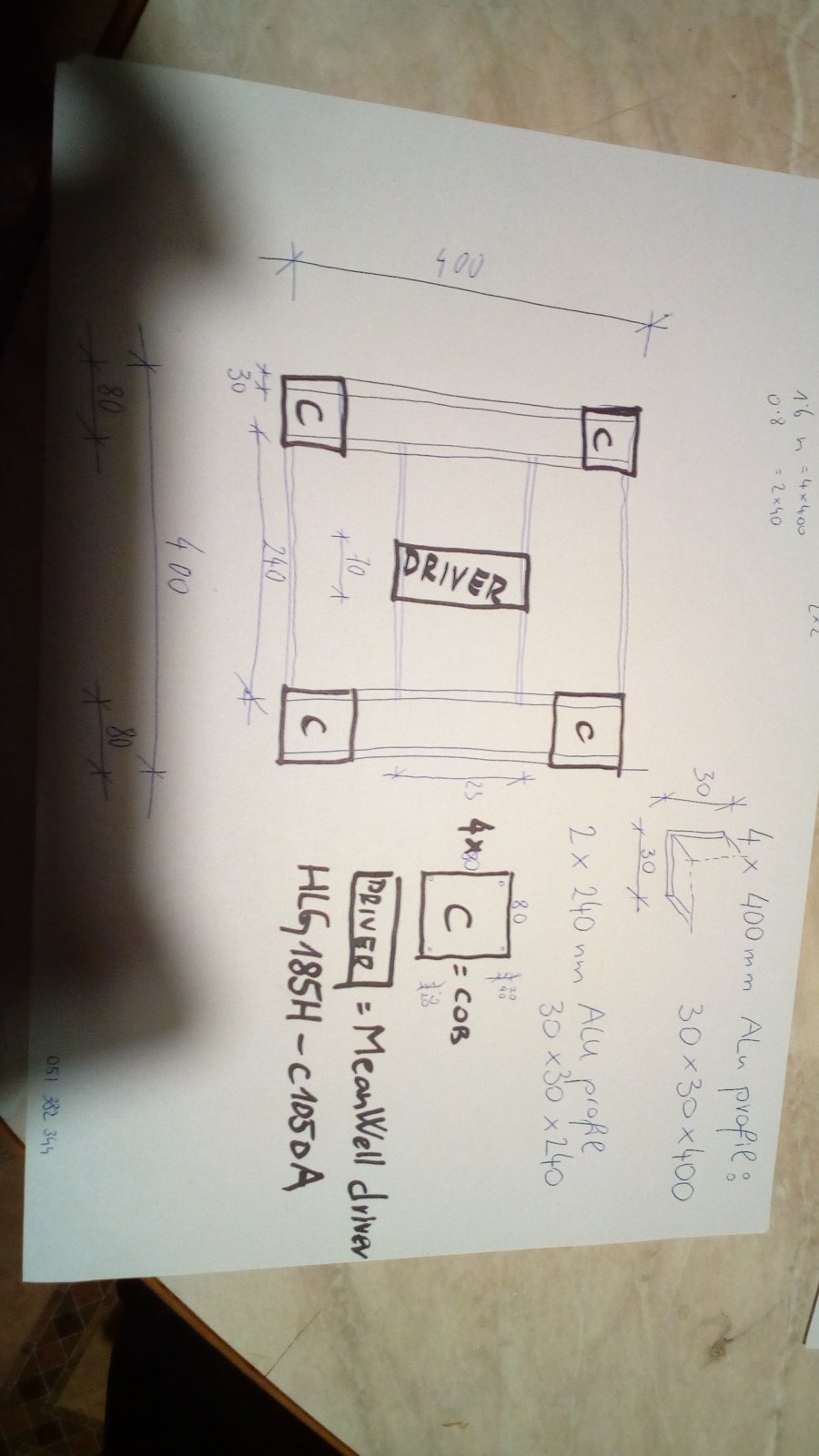

Dragi Vutraši i drage Vutrašice,evo moj primjer DIY "frame"(okvir)a,potreban Vm je alu profil 2*1m(15*15*1000),t alu profil 2*1m(10*10*1000).., tl panel,če imat :4coba Citizen clu012 50w/COBu, driver Meanweel HLG 185C-1050A Ventovi za svaki COB,i driver za t.. Skica izgleda kako izgleda,kad bude panel gotov,budem okačijo sliku

Lovetogrow

ZMAJ

52.592 REP

LovetogrowZMAJ

nov 2019.

nov 2019.#2

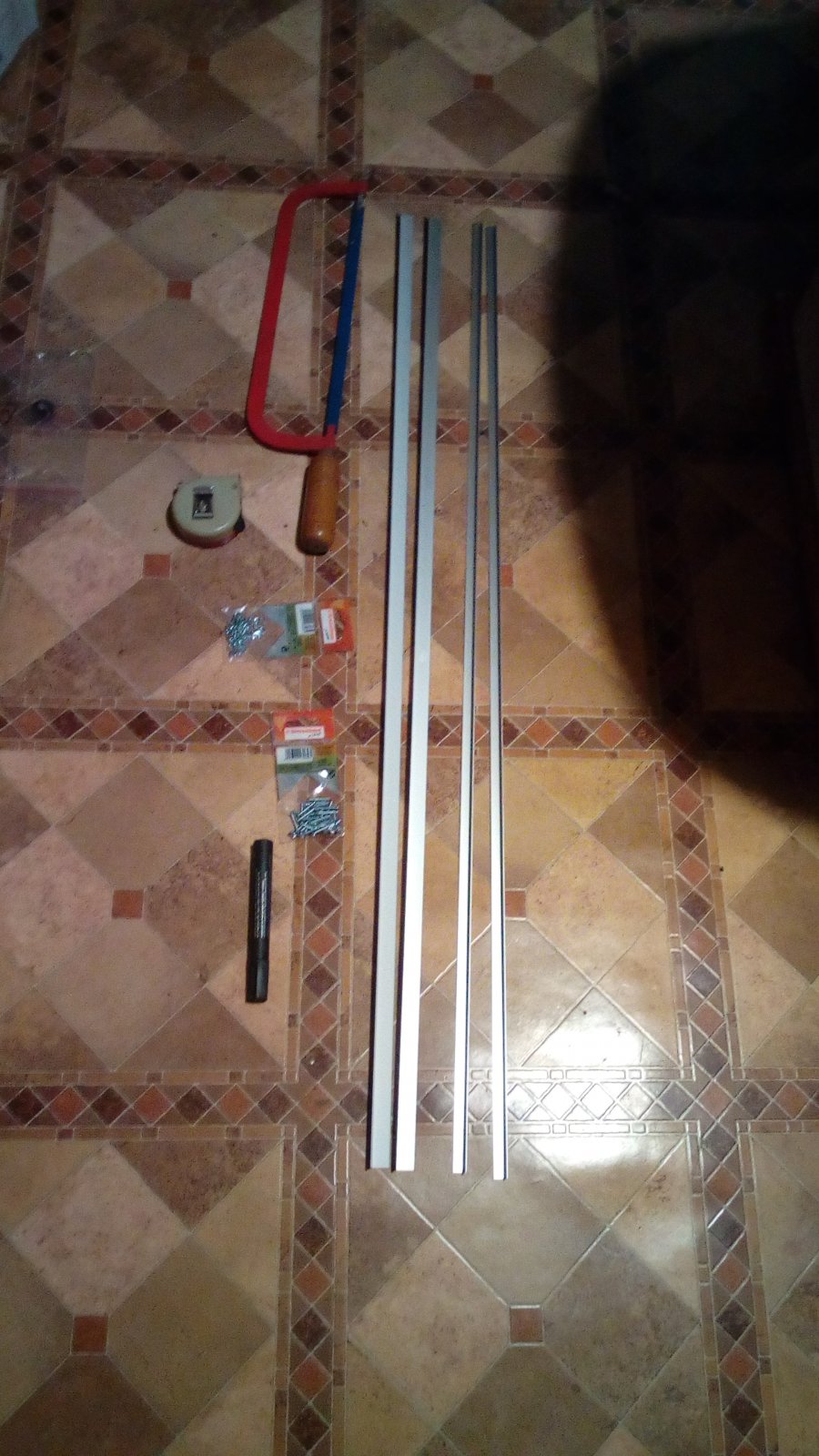

Portrebn materil.za izradu frame-a su:metar,žaga,šarafi (u mom primjer u 3,0*20 ),4alu profila od metar :joint2: :spliff: Slika material a:

Lovetogrow

ZMAJ

52.592 REP

LovetogrowZMAJ

nov 2019.

nov 2019.#3

Evo,za sat i pl,j napravio věci dio,cob

Himalaya

ZMAJ

145.779 REP

HimalayaZMAJ

nov 2019.

nov 2019.#4

Mogo si se malo bolje potruditi oko slika i teksta ako si vec otvorio temu ;)

Stanaccc

ZMAJ

27.368 REP

StanacccZMAJ

nov 2019.

nov 2019.#5

Ja očekivao tutorial... Skuhao kavu, mute na tvu, a ono patka:) Prvo sam mislio, da su neke sestre u pitanju, ali samo greška u naslovu:)

Lovetogrow

ZMAJ

52.592 REP

LovetogrowZMAJ

nov 2019.

nov 2019.#6

Nastavak ,SESTAVE OKVIRA ZA COB PANEL ,na kraju:450*450,mm,vanjski okvir,sve alu profil,15*15,10*10mm milimetarski L profil.,ovaj kod mene... Slika če biti,meďu radnjom samog panela,pa takođe i finish photo:) Kad završim,bit če finale,i upaljeno,veroatno,ču ga "instalirat"sutra,al eto...može kritike,savjetuješ,sve pozeljeno!..✌️

Lovetogrow

ZMAJ

52.592 REP

LovetogrowZMAJ

nov 2019.

nov 2019.#7

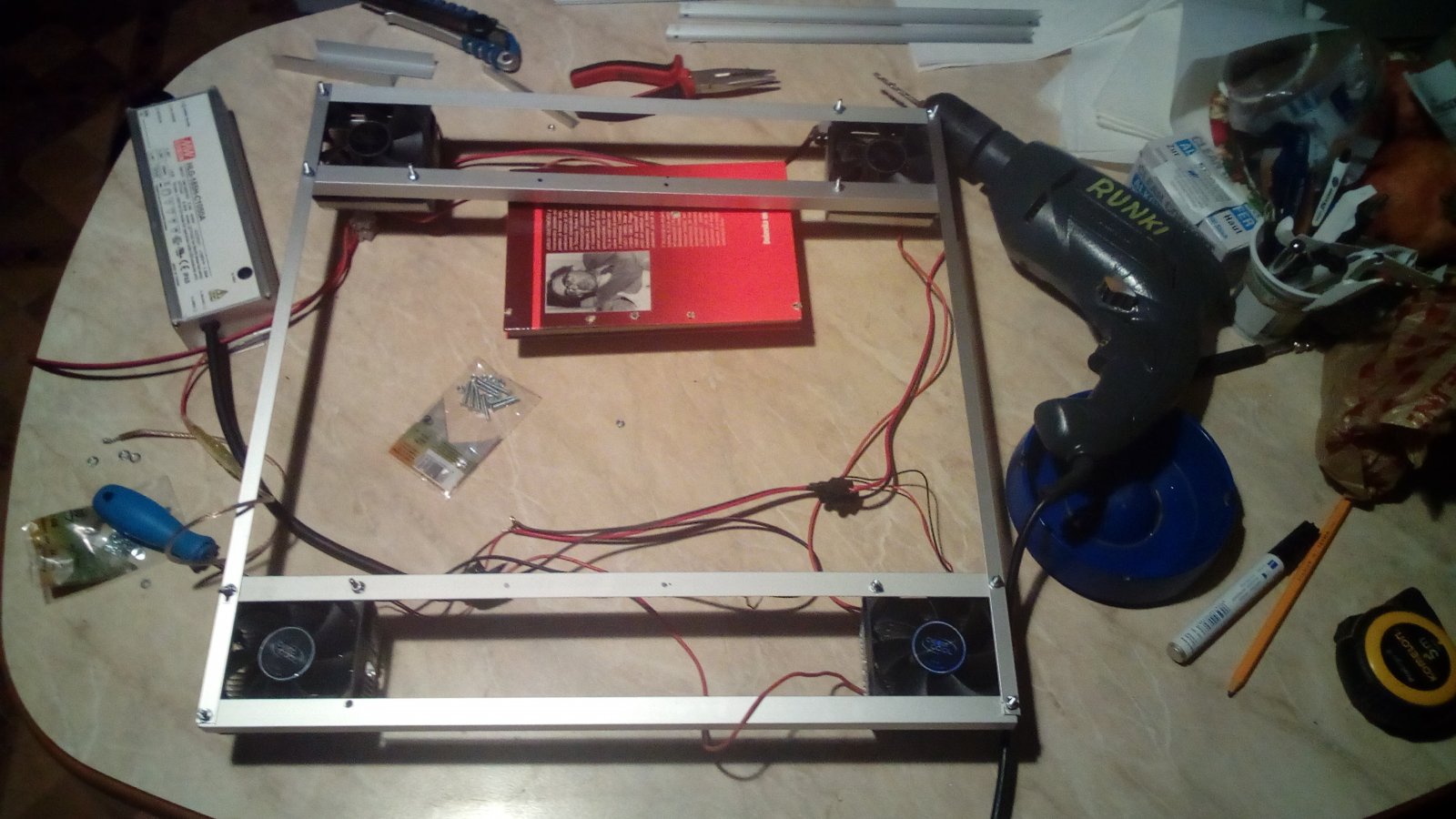

Panel,koj se sestav sa L profila,20*20mm*450mm 4kom.stavljao sam jih paralelno za držala za COBove.Cobovi su dim.80*80mm,pa je takvi i razmak među profila,ali drugi dio L profila je10*10mm,on služi za povezivanje okvira jedan gore,jedan dole, sve skupa je okvir450*450mm.potreban alat za izradnju okvira: -Bušilica i sveder za metal 2mm, -Žagica,ručna (u mom primeru)sa listom za alu... -metar(može zidarski,ja sam ga u tom projektu upotrebio -crn alk.flomaster, -šarafi20mm,2mm fi,podložke-na vzmet, matica..dosta(30)komada, komplet (šarafi,mat.i podl.), -VOLJU,RADOST,VESELJE,za ovakav podthvat...,treba imat živaca i strpljenja....al měn je to HOBI,i VESELJE do ručnog rada!!! Vutraši i Vutrašice,želim Vam ,da vam ovo možda posluži kao idea..prav tutorial,bih pisao ko knjigu,..kad počnem pisat, nema mi prestanka... Panel je skoro gotov (slika če bit u sljedečoj objavi),u sredinu,sm pokoristio onaj 4.ti profil od 10*10mm,dao ga ko nosač za driver. Pozdrav Svima i ✌️.

Lovetogrow

ZMAJ

52.592 REP

LovetogrowZMAJ

nov 2019.

nov 2019.#8

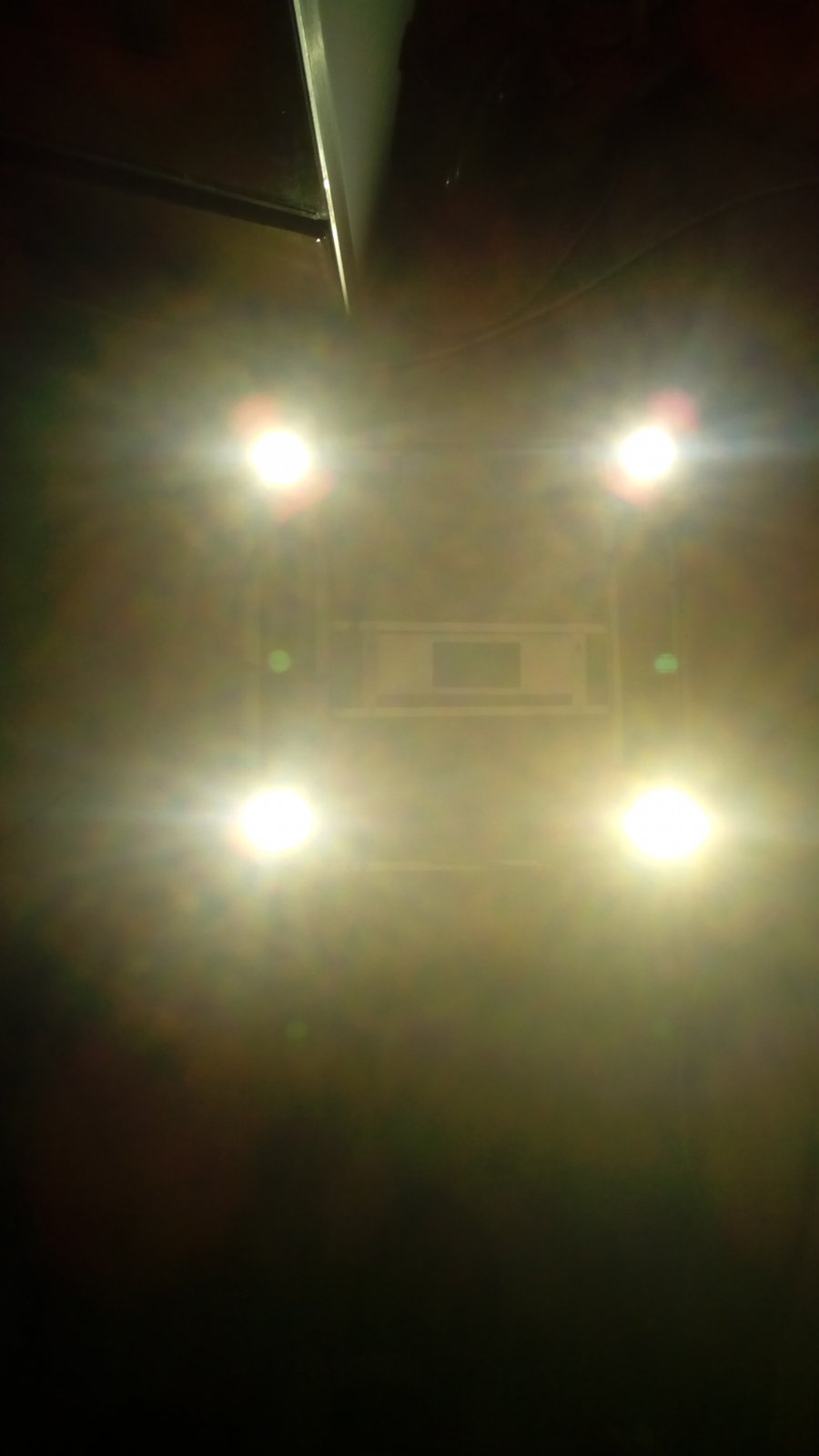

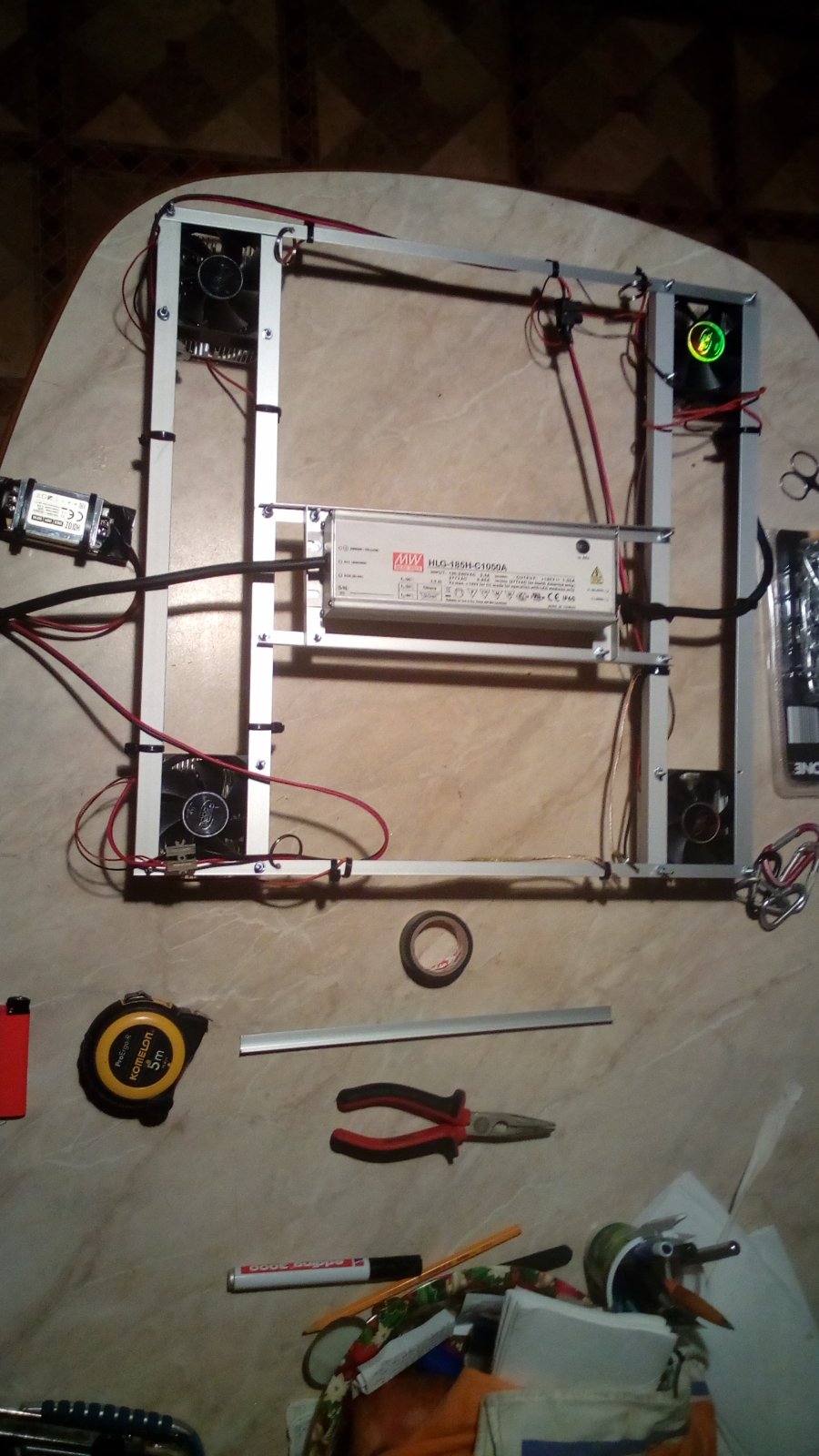

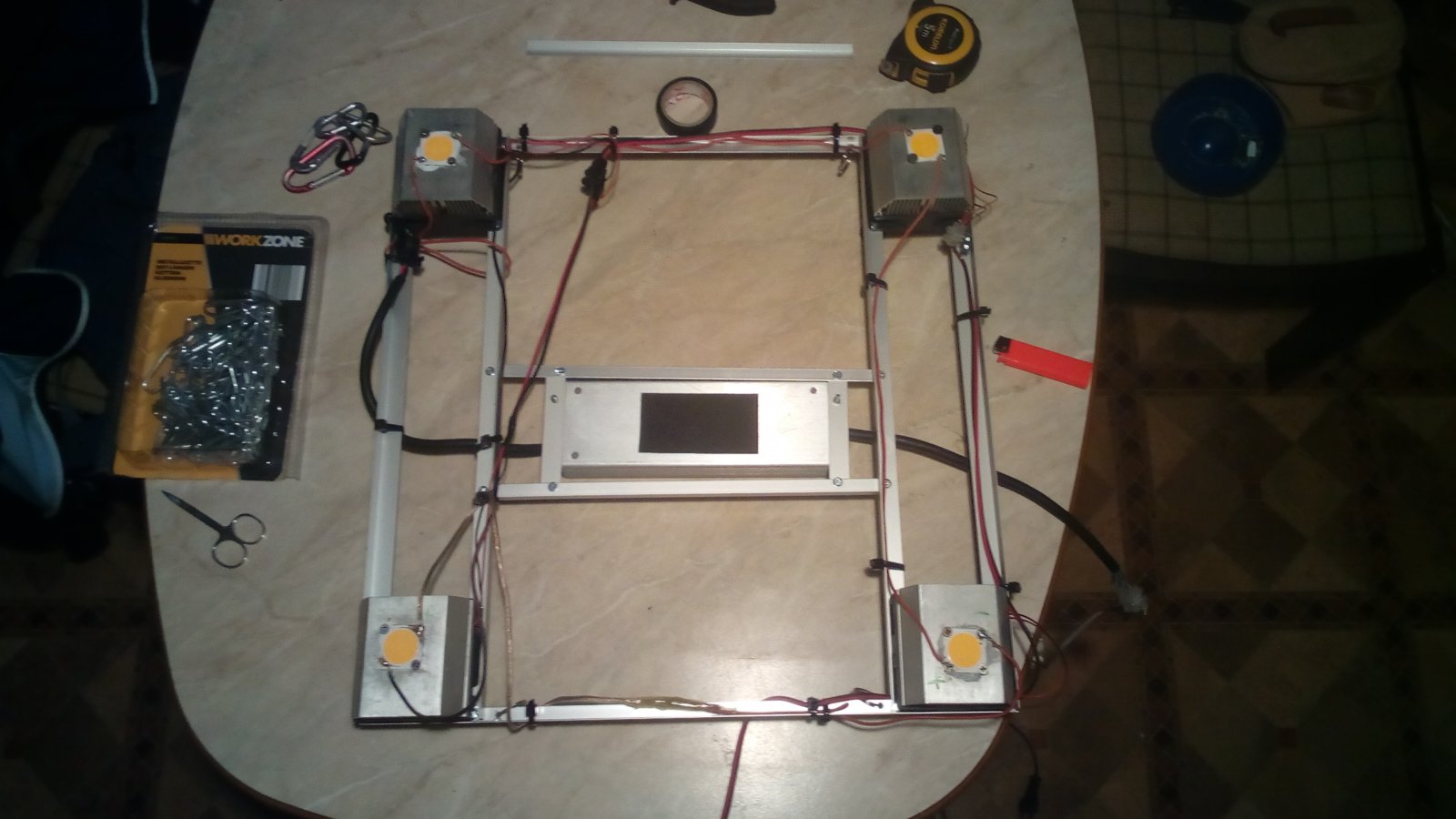

Pozz,eto nastavak TEME: ZAVRŠEN , spojen,pripremljen za grow-anje...još malo detaljnije opisano:(slika 1-panel okrenut na "leđa"da se bolje vidi : * L profil(20*20*450mm 4kom.paralelno uz COBove)(1m profila 20*20*1000mm=2.85€,gore COB clu048 1212 50w/čip(4kom.), *pravokotno idu : * 2kom. L profil (10*10*450mm)(10*10*1000mm=1.80€),oni u stvari "naprave"panel oblike kvadrata,.MW HLG185C H1050A, isto na panelu dim.(10*10*320mm)-drži driver d šarafima,koje sm več napisao,al eto (20*2)*22kom.za moj panel (koštalo oko4€)(cjene su info.al iz Merkurja),imao kuči vezice,za povezivanje kblov,ipd.,koštaju oko4-8€, zavisi,kakvo pakovanje uzmeš.. -između drivera, ima ostatak L profila 10*10,cca100mm(10cm).. Panel sam sestavljajo sam,ručno žagao,bušijo rupe,bilo jih je ne-mali-broj,(4 rupe izbušio i stavio rinke okrugle fi40mm)...za sv skupa,sm radijo oko...3sata.malo, koliko če mi služit u boxu80*80cm.. Volio bih se prilikom zahvalit Mellisi Inguinaliss,za COB ove,za moralnu podržku i koristne savjete 1310(Japancu),takođe Stanacccu za njegovo prisustovanje i "opomin"da napravim bolji tutorial, (Ili je to bio Stipe) izvinjenje ako sam pobrko,nisam namjerno,palio mariANU,nekoliko đointova...nema veze.slike,koje sljede,s: *urađen profil(sa obe strane)2slike, *Upaljeno svetlo,neču sad watažu d izmjerim al neki dan i hoču,Imm mjerač...,boja je 3500K, dimmeble knob on driver(pokazat Ču na sliki sa olovkom)... to bi bilo to,za danas.Umoran sam od posla,budio sam se u4 ujutro.tako če bit cjelu sedmicu,al..posao je posao,moram radit,da preživim.peace i pozz SVIMA VUTRAŠIMA I VUTRAŠICAMA✌️ Uffffff radiiii!!! :thumb: :whato:::respect:::ludak:: :vutra::sun2:sunce moje novo,d mi radiš,i daješ svetlost mojim curama!POZZ

Stanaccc

ZMAJ

27.368 REP

StanacccZMAJ

nov 2019.

nov 2019.#9

Odlično! S vremenom, dodaš 2 stripa, na dodatni heatsinc. Od COB do COBa sa far red ledicama! Ali i ovako je pila! :clap::

jazilicious

LEGENDA

8.219 REP32%

→ Zmaj

jaziliciousLEGENDA

nov 2019.

#10

nov 2019.#10

Odlično.. :thumb: Koliko te koštalo sve skupa?

huana.meri

ZMAJ

24.920 REP

huana.meriZMAJ

nov 2019.

#11

nov 2019.#11

zavist, zavist mi se pojavia....:)

1310

ZMAJ

27.690 REP

1310ZMAJ

nov 2019.

#12

nov 2019.#12

Bravo mladiču, pogledaj a ebay pwm regulator vrtnje motora, 12v ima raznih modela i amperaže ( amperaza pwm-a x 3 u odnosu na trosila) dovoljno je lagano pirkanje po cooleru, ne dize temp ljeti u boksu.

Lovetogrow

ZMAJ

52.592 REP

LovetogrowZMAJ

nov 2019.

#13

nov 2019.#13

Hvala Svima na komplimentima,he he-huana meri,i j sm zavidio kad in ugledao.. :) ::volimj:::rofl:,-jazilicius,koštalo mě brate 100ju €vrića:thumb:,pogodno sam in kupio i okvir i moj rad...superca!! hvala Stanaccc na savjetu-da priznam,ja sam isto odmah pomislio na deppRed Ili stripse,možda(al košta skupo-350pa gore,onaj,kako se kaže...znam da je eng.riječ,a završava sa 'chaser",poguglat ču..u glavnom, COB si ne troše puno,p sm pomislio na stripse500mm.. m, vidjet čemo PRVO,što ovo čudo rdi ! imam dnevnik "250w Ct-idemoo",tamo ču objesit panel.al polako,umoran sam od posla,juče do pola jedan bio u "projekt-u",p..jaooo,moram dat vani biljoze,d stanovimo koja ostaje,koja...ide...hvala Vam puno na podržki i čujemo se uskoro,✌️ i pozz :vutra::respect:::volimj:: ..do tad: sretno Svima i neka nam trava da ZDRAVLJA i svega!

Lovetogrow

ZMAJ

52.592 REP

LovetogrowZMAJ

nov 2019.

#14

nov 2019.#14

Hvala 1310,ti imaš znanja o tehnikalijama,puno mi znači tvoje mišljenje! Imam pitanje!?ove COBove,hlade ventilator od "deep cool"-made in China,to je sv što pše sa strane, koje s montirani na COB, prišarafeni.tu se postavlja pitanje?sve što mogu napsať,s gornji podatci,i dim.80*80mm.koliko s amperaze,Ili volti, Ili bilo šta-ne mogu napisat,osim,da bih ga odšarafio(jednog),al najrađe ne bi dirao.šta da radim?koji pwm regulator odabrat?ima jih za par €,pa bi naručio,to je fora dobra,da i hladnjace mžeš regulirat... :thumb: :) Pomozi molim te..

1310

ZMAJ

27.690 REP

1310ZMAJ

nov 2019.

#15

nov 2019.#15

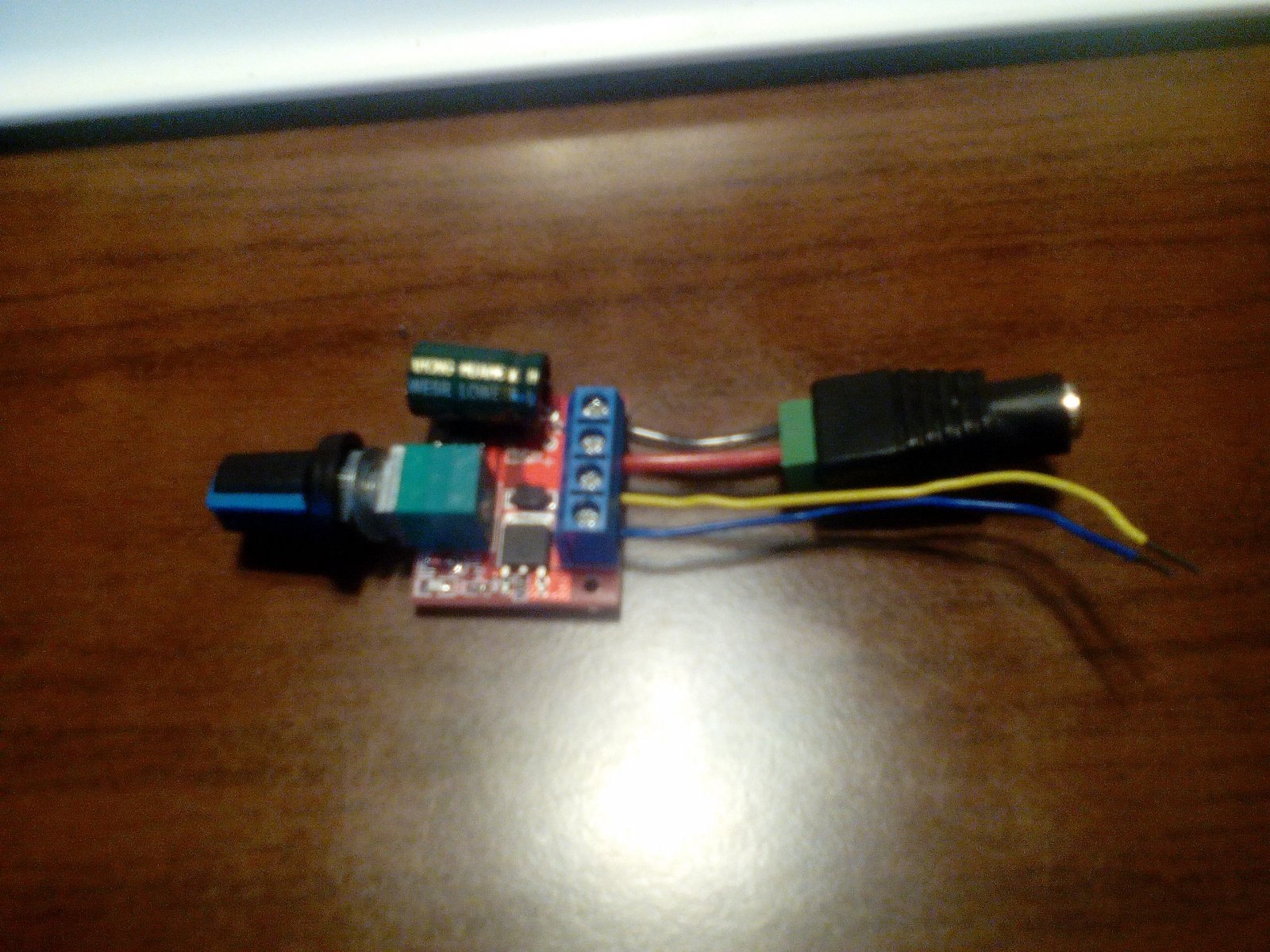

Imam prakse neke a znalci su samozatajni. Venti su ti 12V , 110-250mA za 4 komada bit če svaki dobar, gledaj one koji imaju raspon Volti kao na slici iznad, kondezatore, to su one crne bačvice gledaj da su sto veci ili da ih vise kom ima. Ima jedan model , ulaz je s jedne strane a izlaz s druge, prakticniji je za spajanje, ima naranđasti pravokutnik, prvo sto uocis na njemu. Uzmi par raznih, neki ne rade dobro. I uzmi si i 220V PWM regulator, moze za veliki vent,turbinu, vesmasinu ,sve na 220V.

Lovetogrow

ZMAJ

52.592 REP

LovetogrowZMAJ

nov 2019.

#16

nov 2019.#16

Dobro jutro 1310!tražim po e-buyu,vidim nek regulator pwm 9-50V,ne piše mA,al je naranžaste boje (kvadrat,)ima ulaz za 4žice(mislim)a reg.na drugi.oko 8€/kom.dali bi obavljao posao?onda, nadalje,tražim za 220V,za turbinu,jer taj Blauberg ceny.jest glasaaaan.ok,javi ako prv valja?pozz i✌️

Lovetogrow

ZMAJ

52.592 REP

LovetogrowZMAJ

nov 2019.

#17

nov 2019.#17

Bok,nsšao jedan(4kom.su u paketů),al pše DC, za mal amp.1.8,3,5,9,12V,ima kondenzator,na jedni stř.ulaz za 4žice A na drugi,kotač,za smanjivanje odnosno povečavanje...košta12€, mislim,da,cjelu set(4kom.),jel ok?,Ili d narucim naranđasti- je kvadrat,i.a dva kondenzatora, sa strane 6malih ,mislim,da su cooleri-kockaste oblike alu(10*10mm-otprilike)...8-50V..?al ni jedan nema drugog (ko na slici kd tebe-kabal,sa jedne str.)nema ga..pozz!

1310

ZMAJ

27.690 REP

1310ZMAJ

nov 2019.

#18

nov 2019.#18

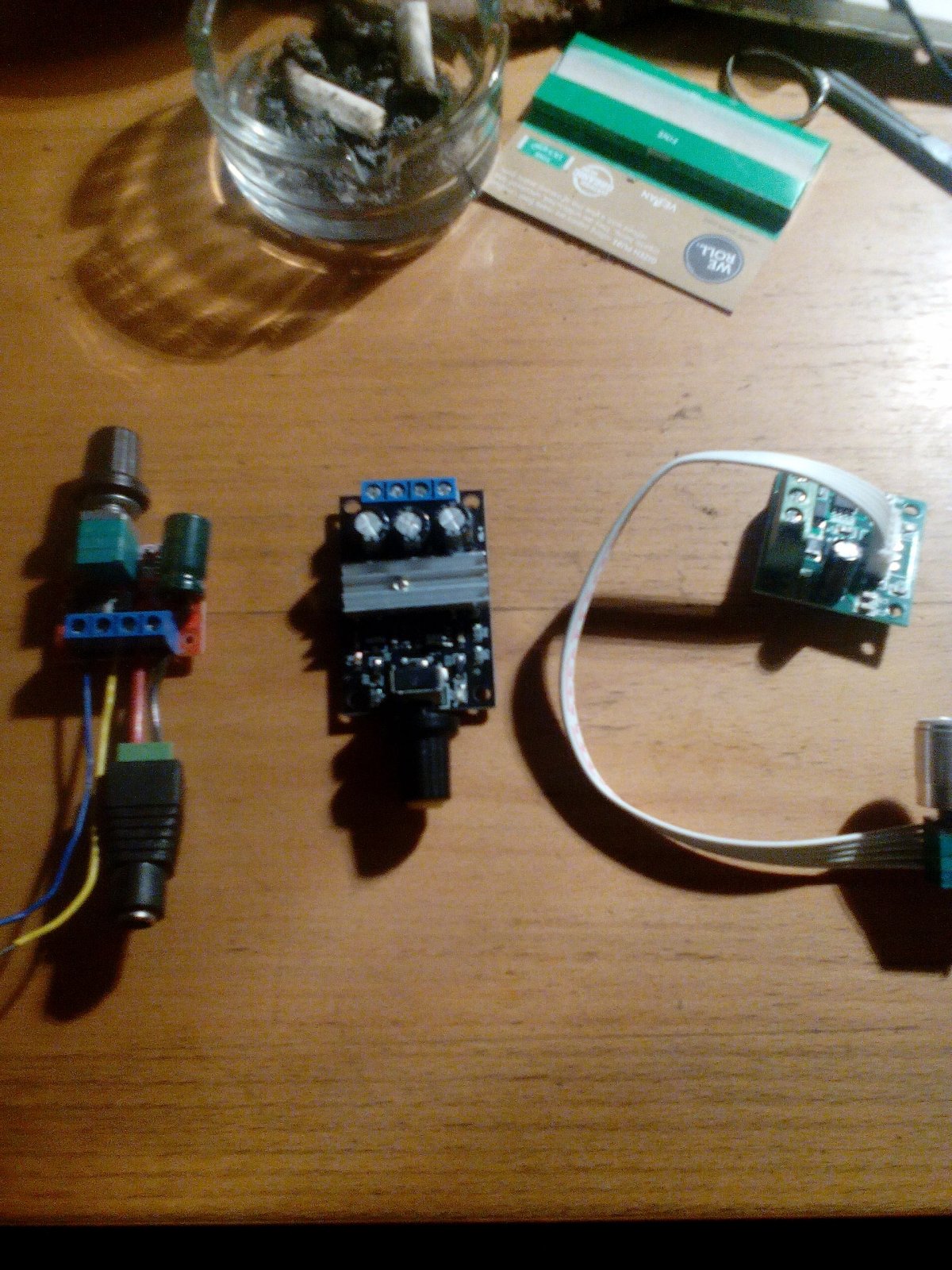

Sva tri isto rade, reguliraju vrtnju motora ili sjaj ledica. Da bi bio sigurniji u njihov rad kupujes s vecim kondezatorom ili vise manjih, bolje nego treci na slici, jelte. Raspon uzmi veci od 12 v , znaci npr. 4-35 ili 6-50. Vodiči na fotki su moji, konektor ako ti se svidja a dobra je stvar isto je povoljan na ebaju, 5 pari muski-zenski 1-2$ tako odprilike.

Lovetogrow

ZMAJ

52.592 REP

LovetogrowZMAJ

nov 2019.

#19

nov 2019.#19

Da da,OVAKVA dva sam imao u mislima,treči sm takođe vidio,al mislim,da sta prva dva ZAKON.TNX Ti puno,ovaj če projekat da USPIJE!ZAHVALA TEBI! :respect: :thumb:

Lovetogrow

ZMAJ

52.592 REP

LovetogrowZMAJ

nov 2019.

#20

nov 2019.#20

DRAGI VUTRAŠI I DRAGE VUTRAŠICE DOŠLO JE VRIJEME,DA SE PANEL INSTALIRA U BOX!!:)::listomahanje:::thumb: Vodim dnevnik,moj prvi,pod nazivom: DNEVNIK 250HPS/MH/CT idemooo,tako,da sam ga instalirao danas,slike takođe bit objavljene! Neču još ovu TEMU da završim,jer ču u slobodno vrijeme napravit tutorial-SKICU,grad.teh.sam po izobrazbi,pa ču NACRTAT tako,da bude sve U DETALJE NACRTANO!!!ako bude kome prav došlo,gajit u boxu80*80cm,Ili kako kome paše! hvala Svima na komentarima, hvala Japancu (1310),dao si mi dosta informacija;kome se obratit po pomoč za elektrotehniku,koje stvari su BITNE,kad gajiš sa COB-ovima,i još dosta informcija,d je projekat stekao(izrada panela,id...) mnogo sam naučio pratnjom raznih dnevnika,nešto i svog znanja,al eto:USPJELO JE!!::volimj:::respect: Respekt Svima,koj ste uz mene,pa i Vutraśima,koj prate DNEVNIK!;takođe, Zelenko63,imam sad šansu da se Ti zahvalim za mentorstvo, BIG RESPECT!pozz i ✌️, idemooo Se vidimo u dnevniku, :vutra::watch::banana_rasta::) Neka nam forum živi još mnogo mnogo godina!!!!
