SEM V1 - DIY LED Strips LM301B + Meanwell

24 odgovora2,053 pregleda
sone1ZMAJ

okt 2023.

#1

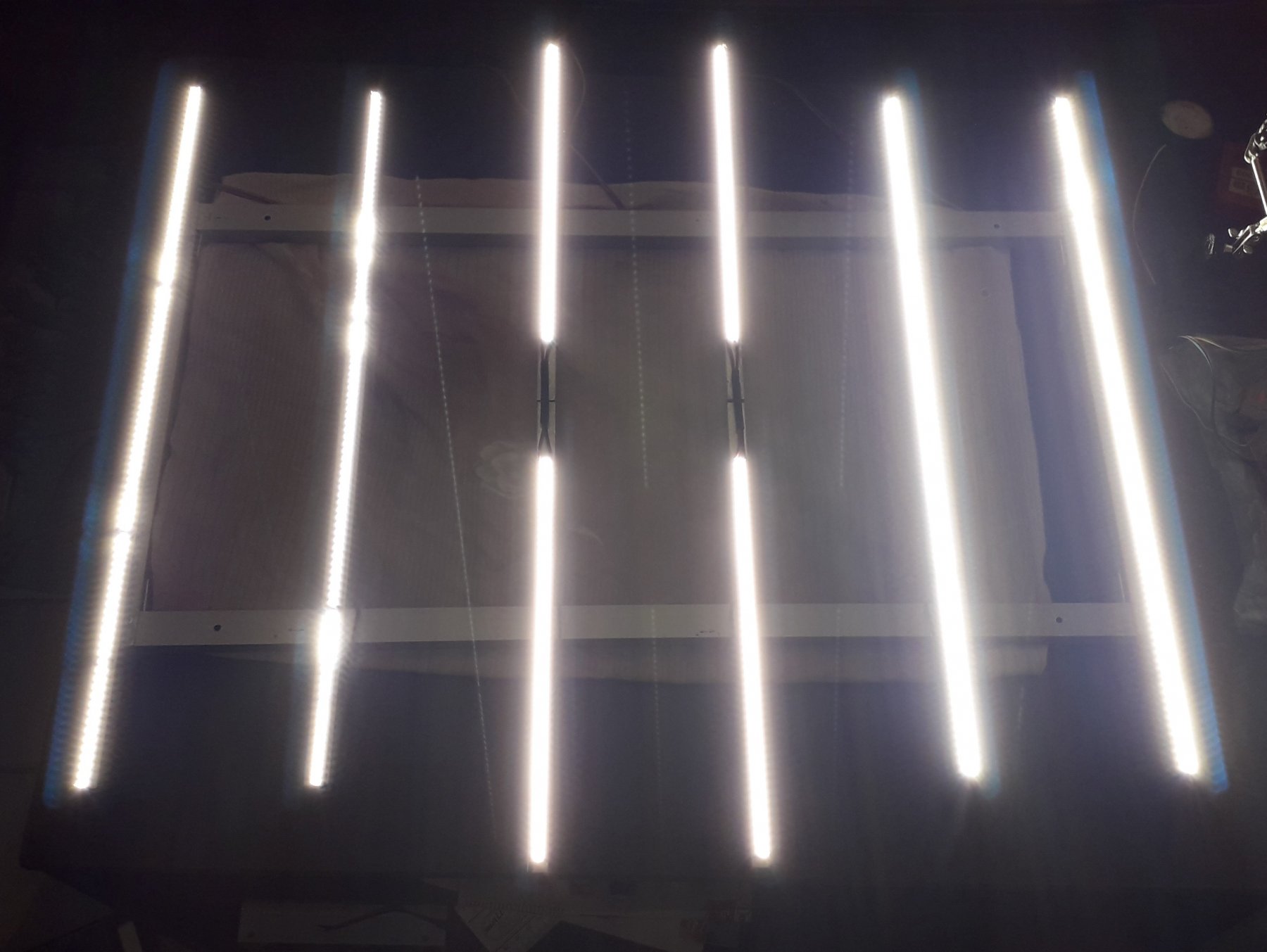

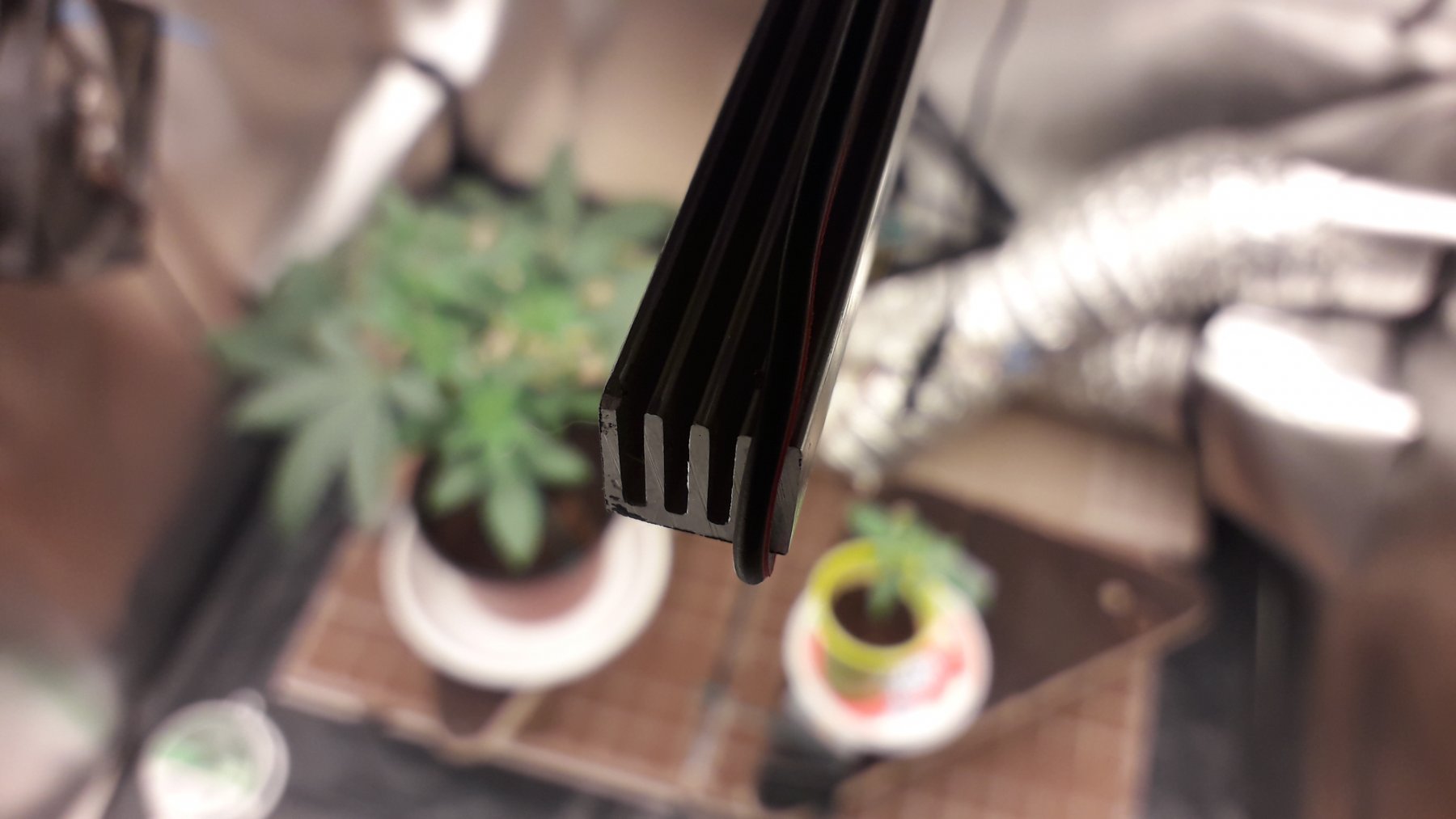

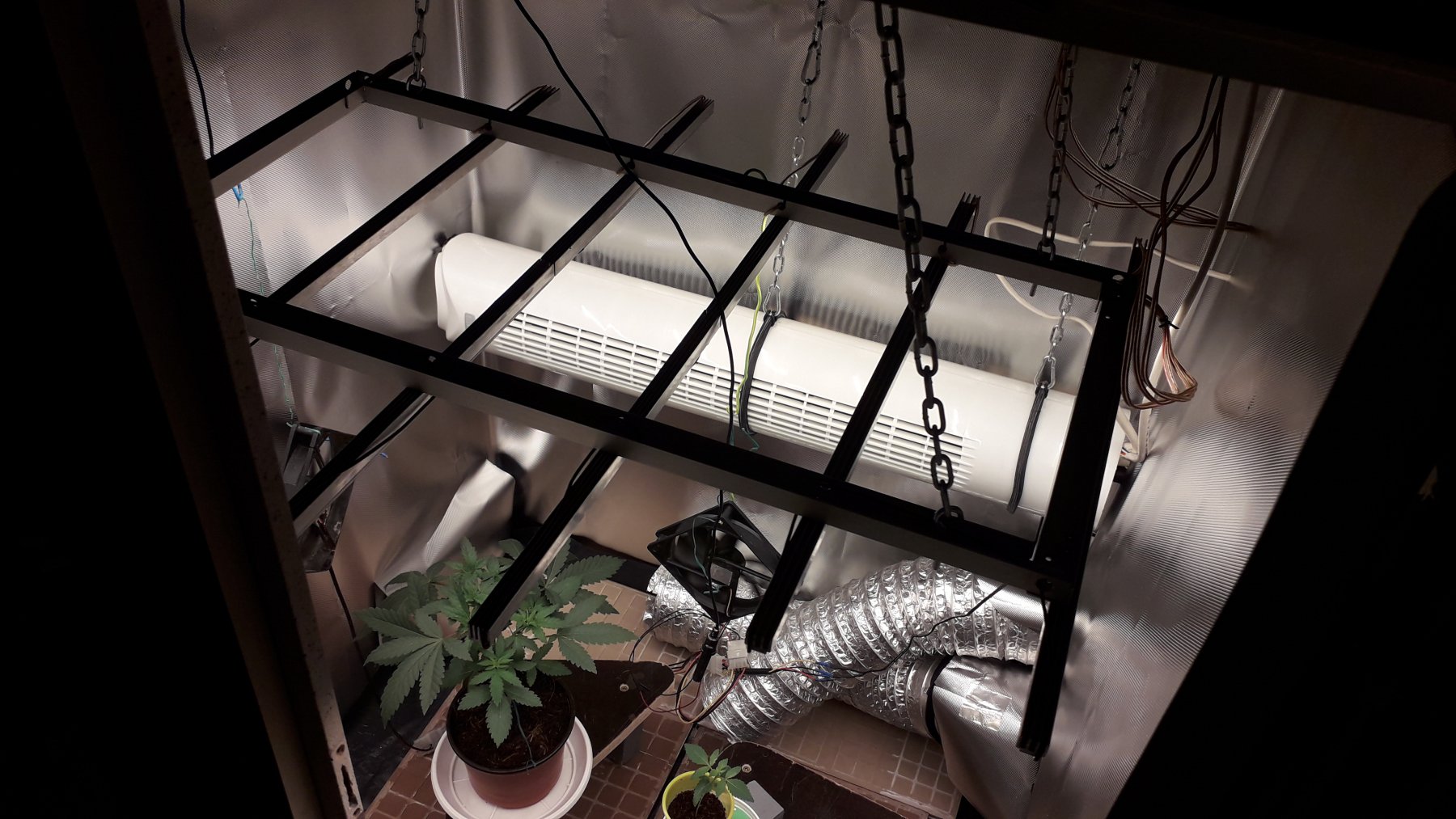

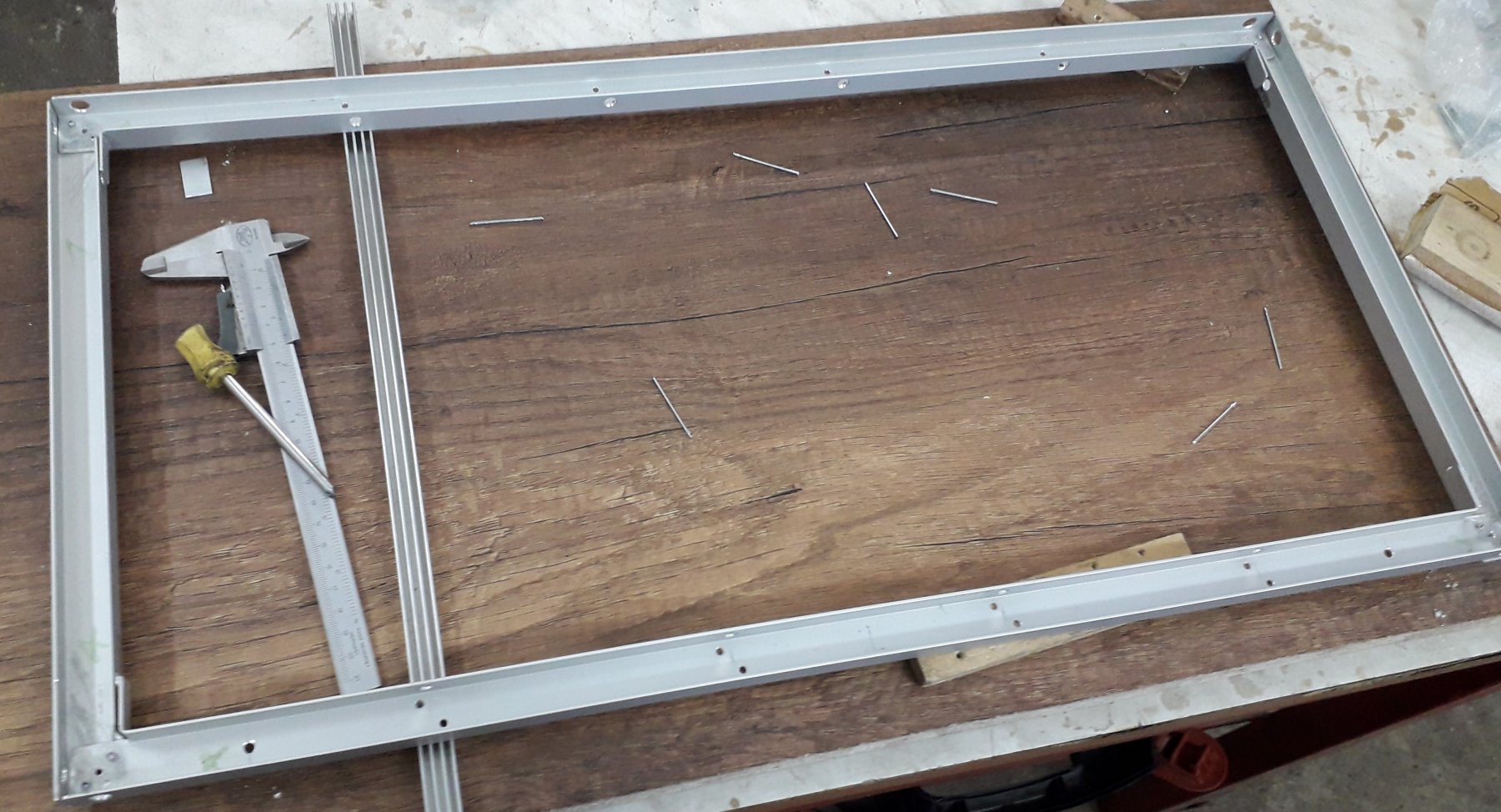

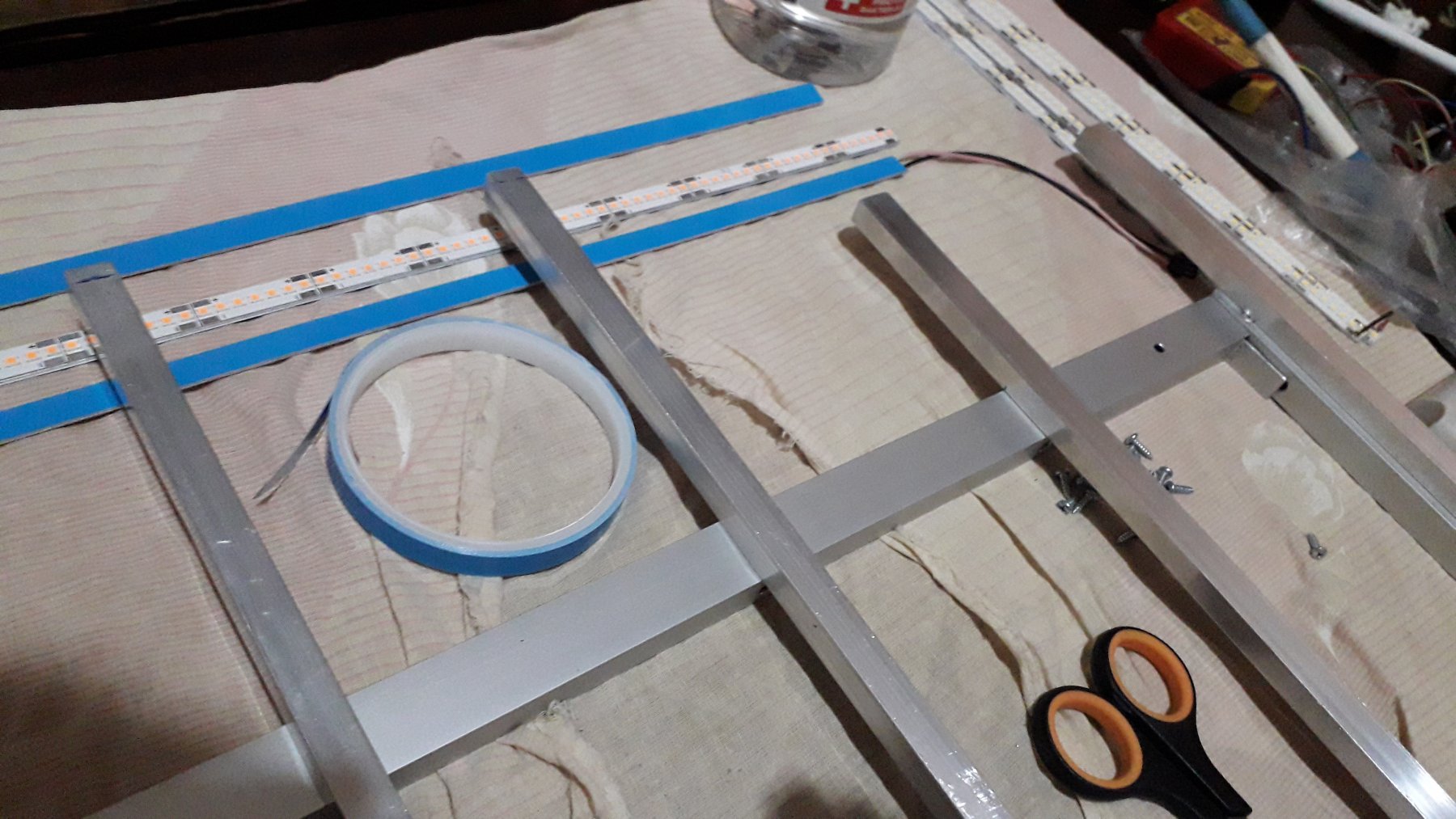

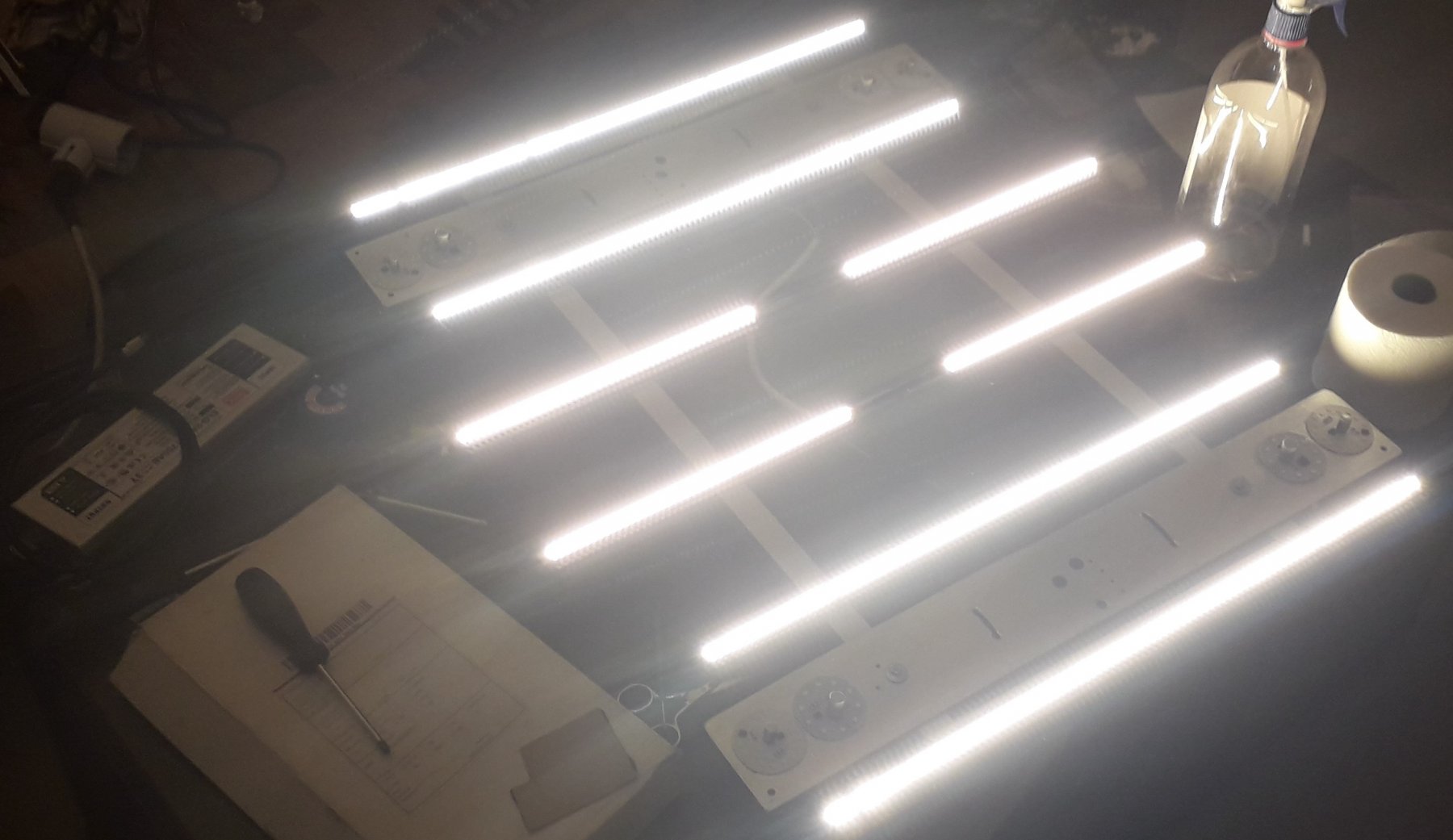

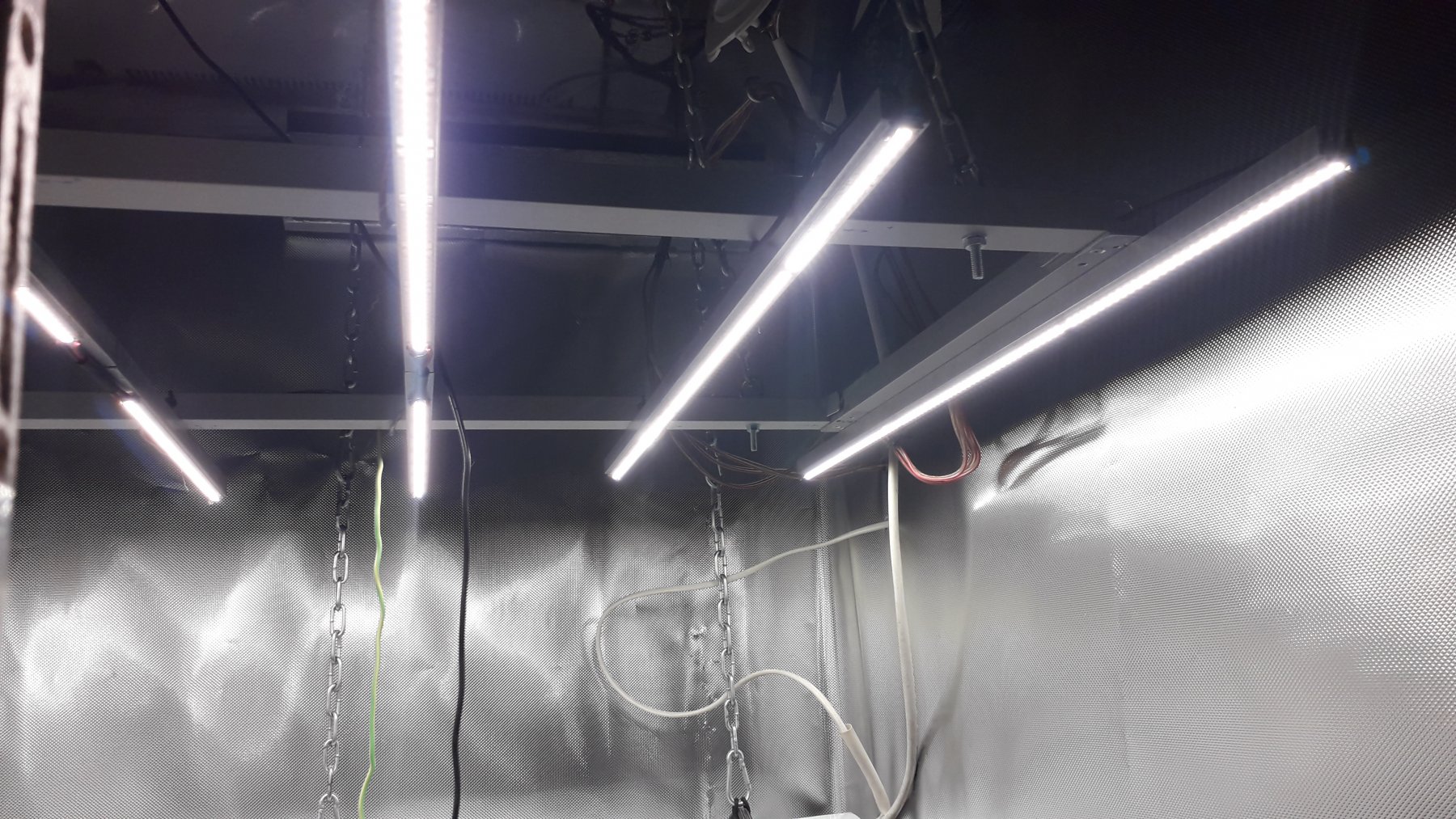

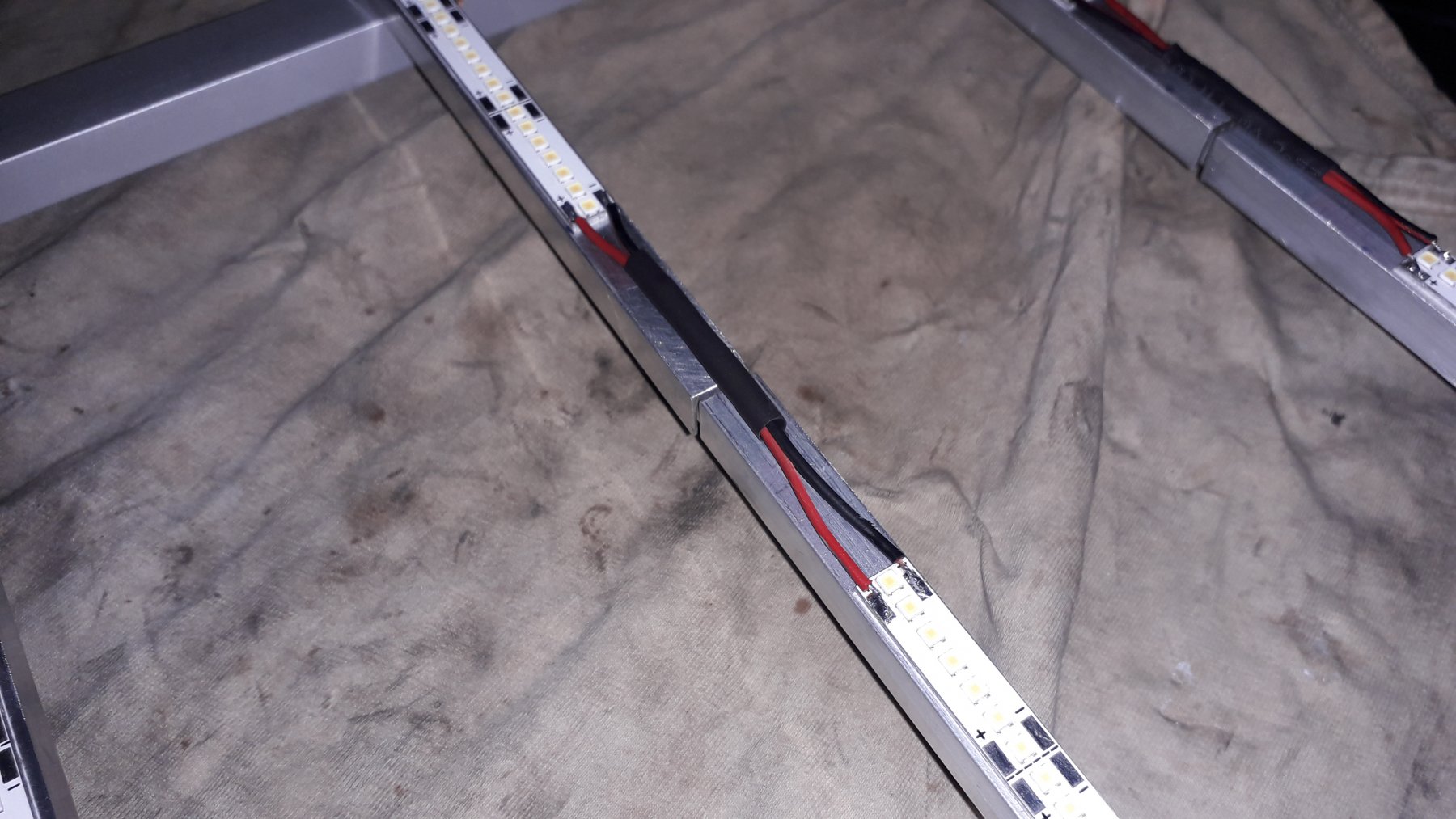

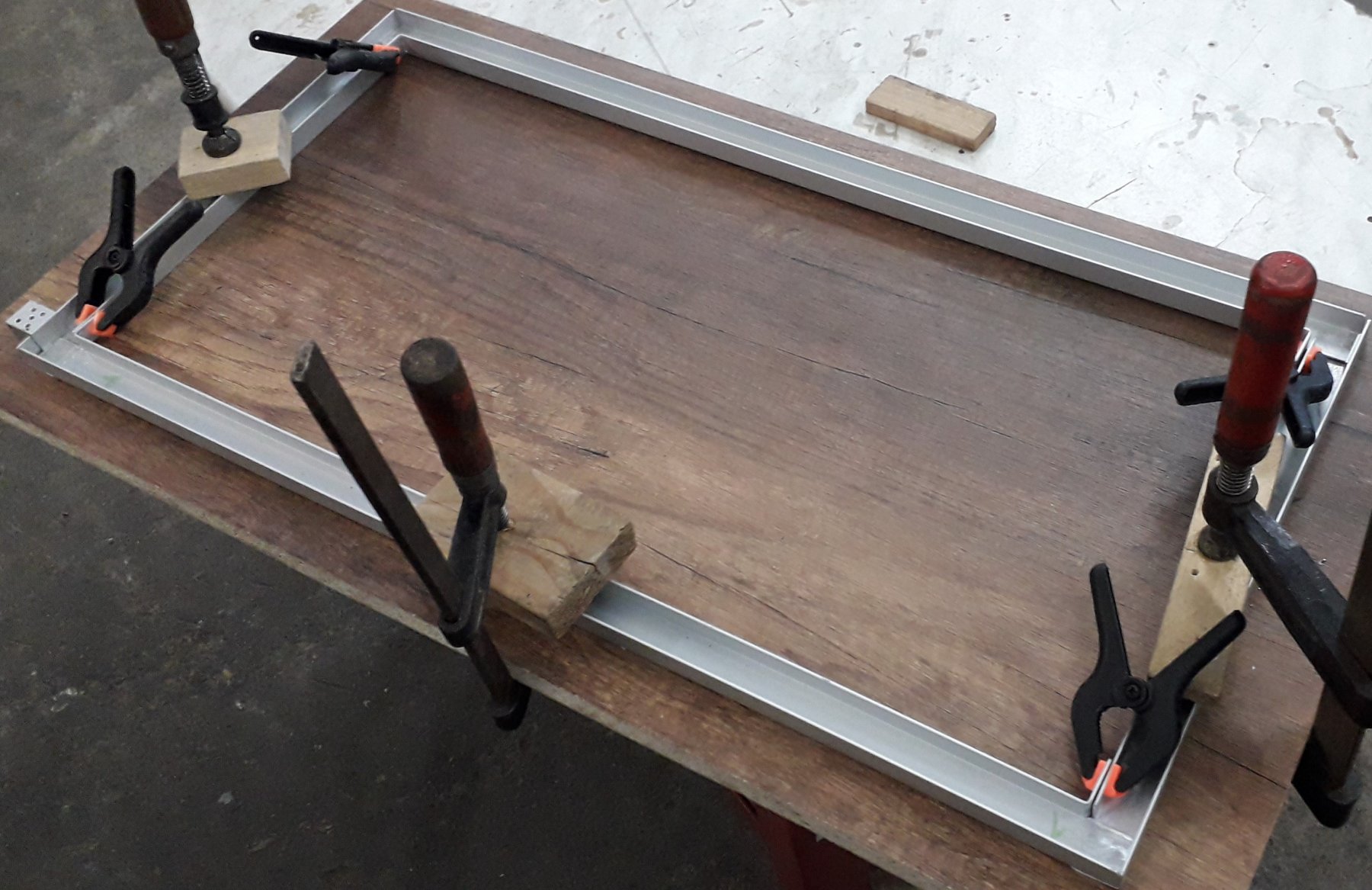

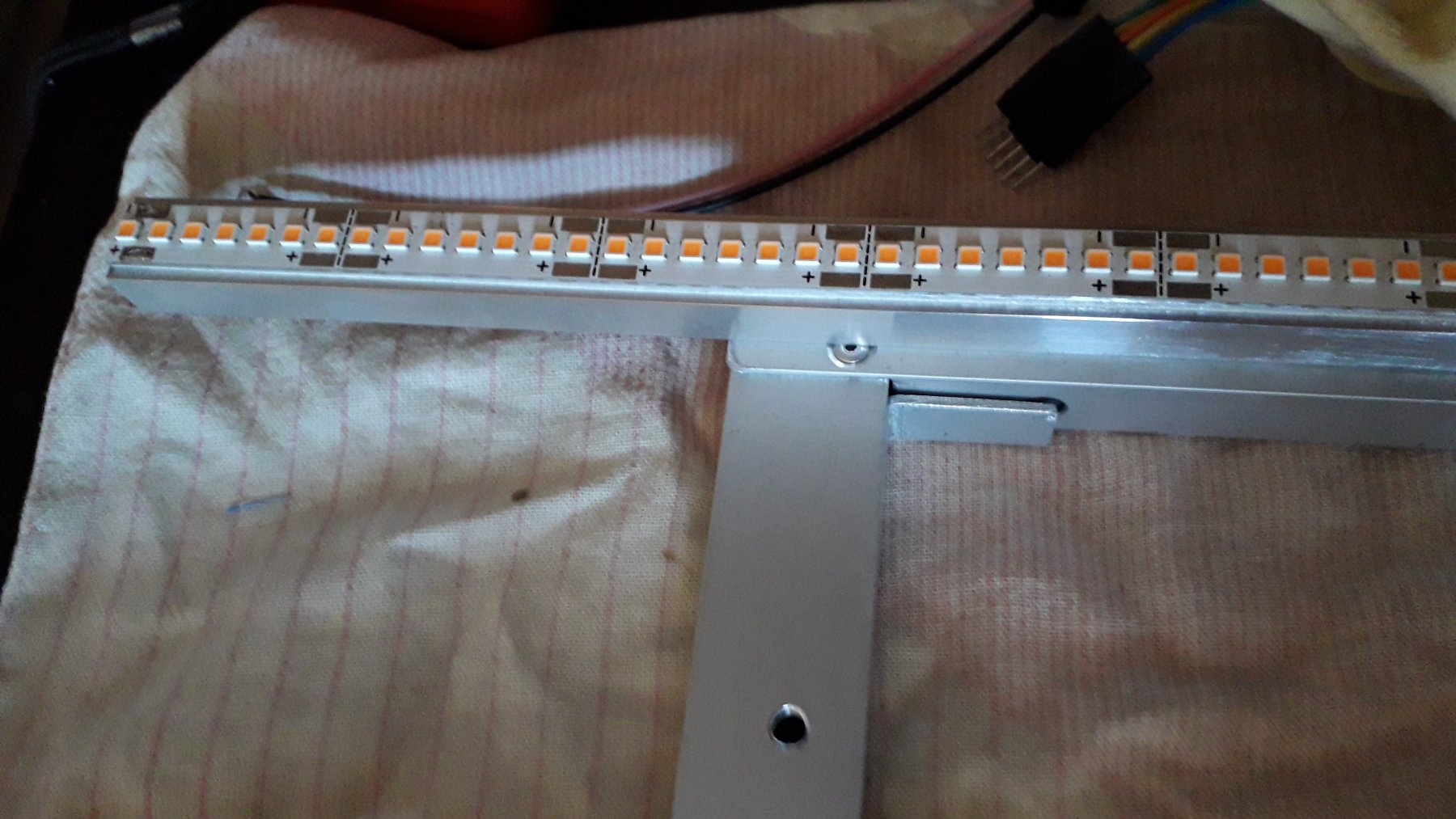

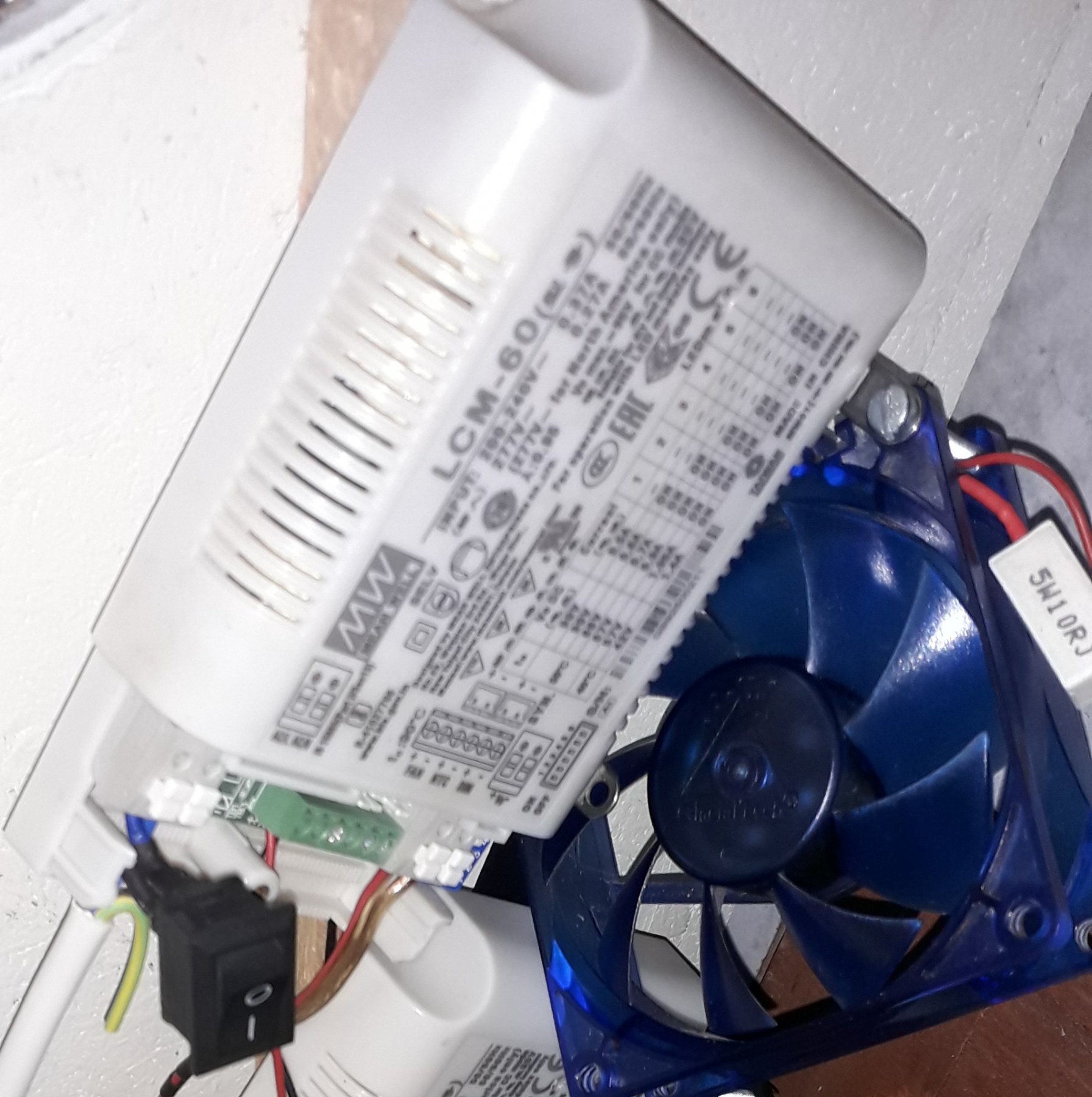

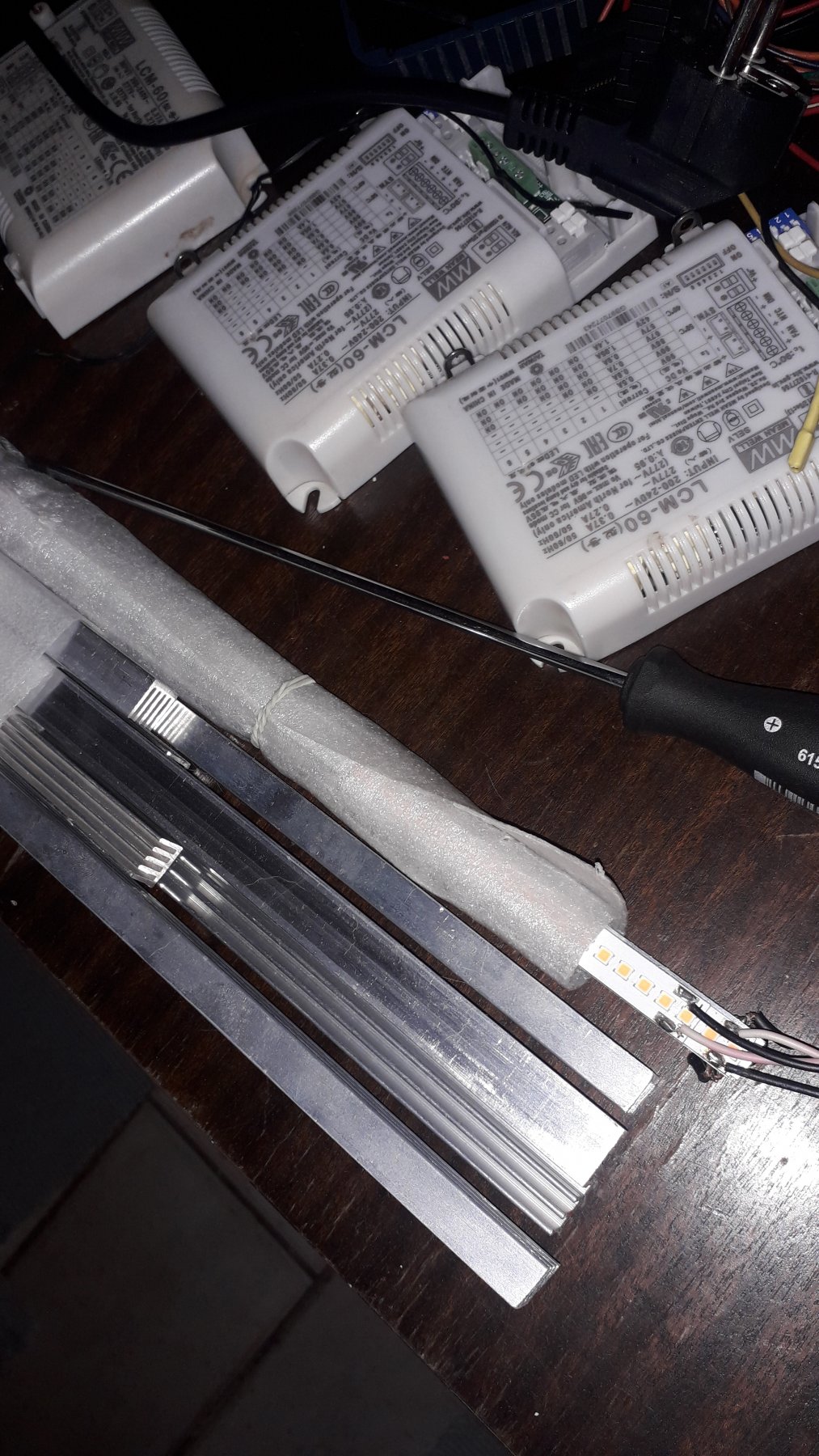

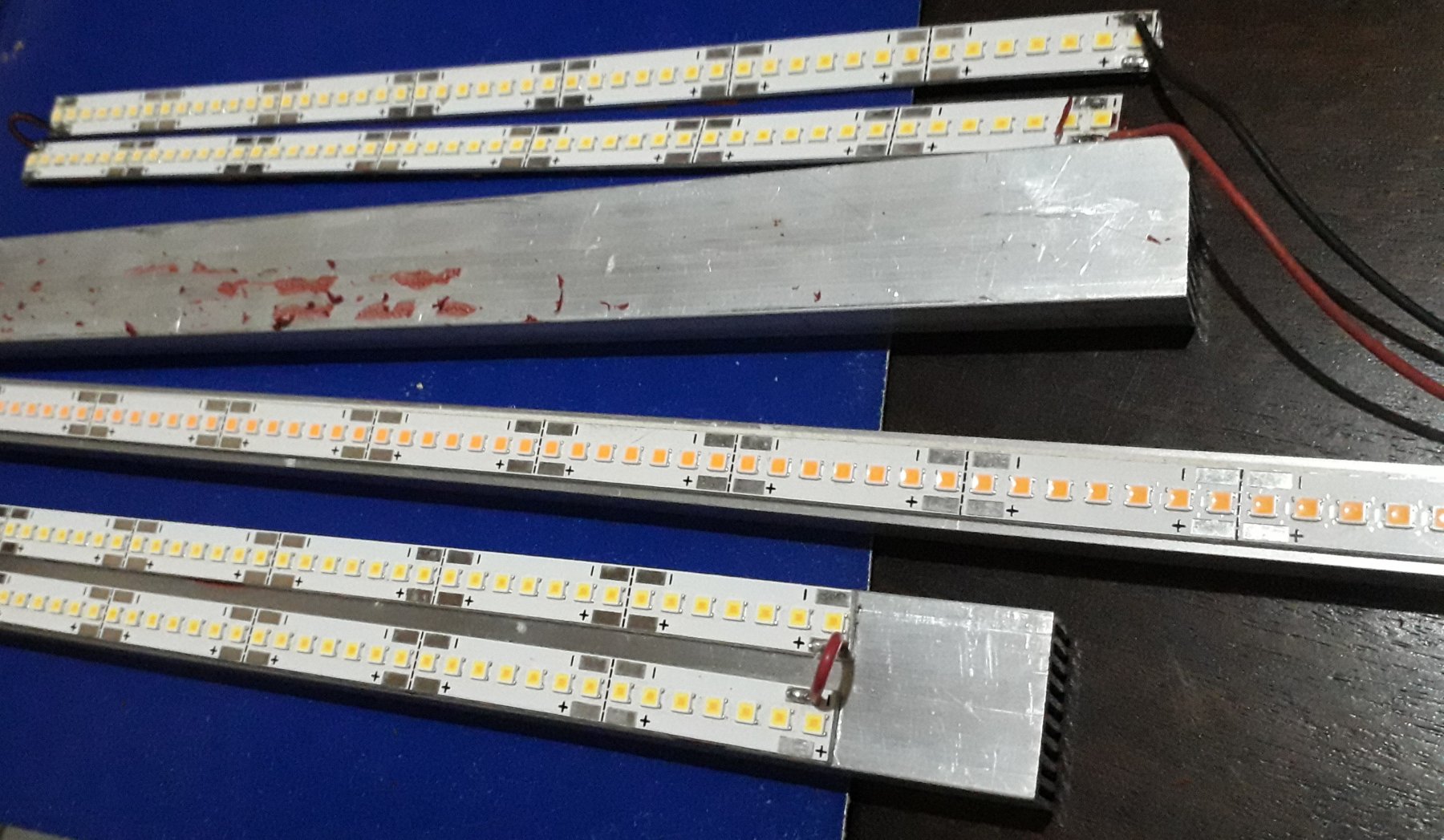

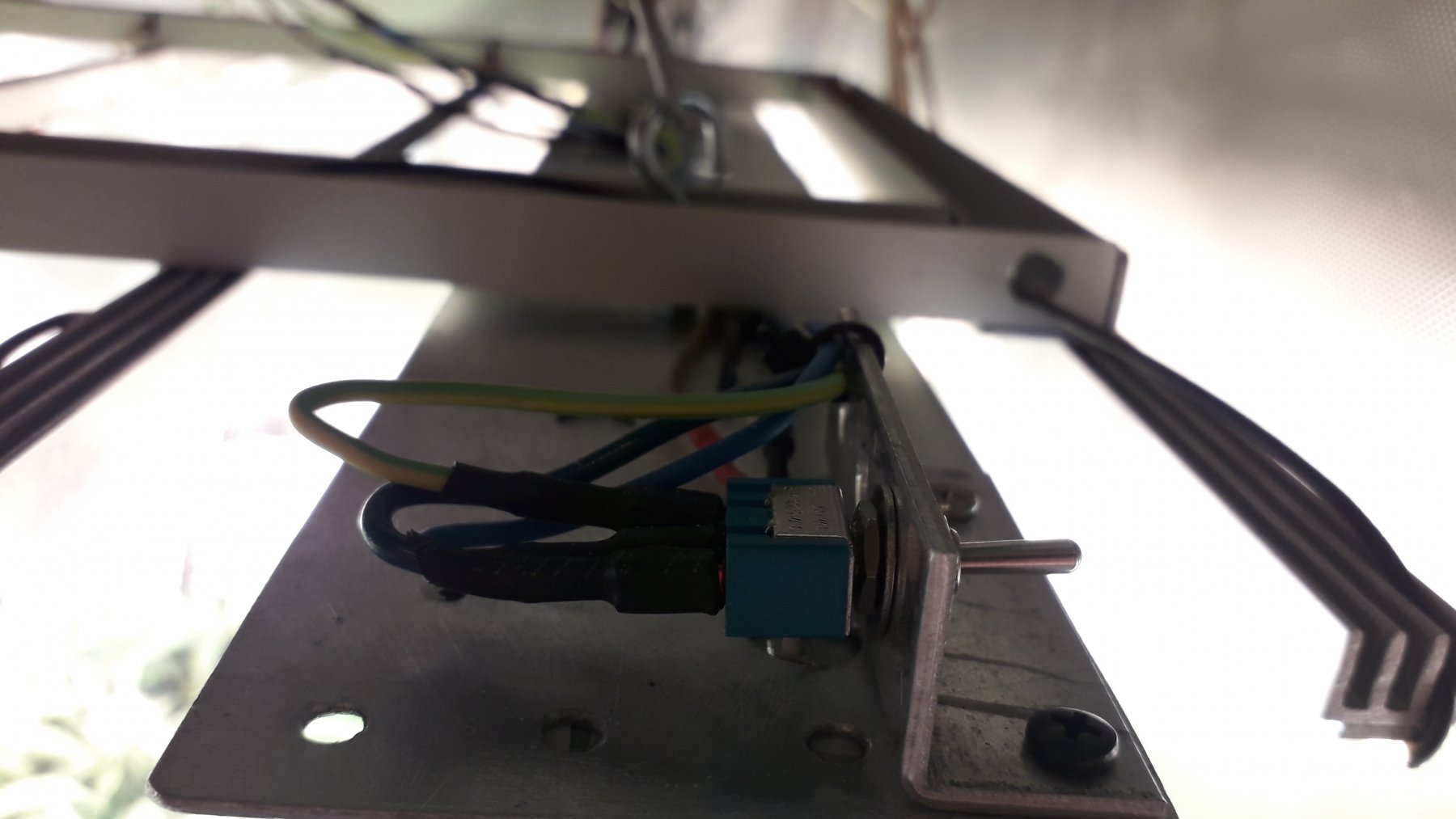

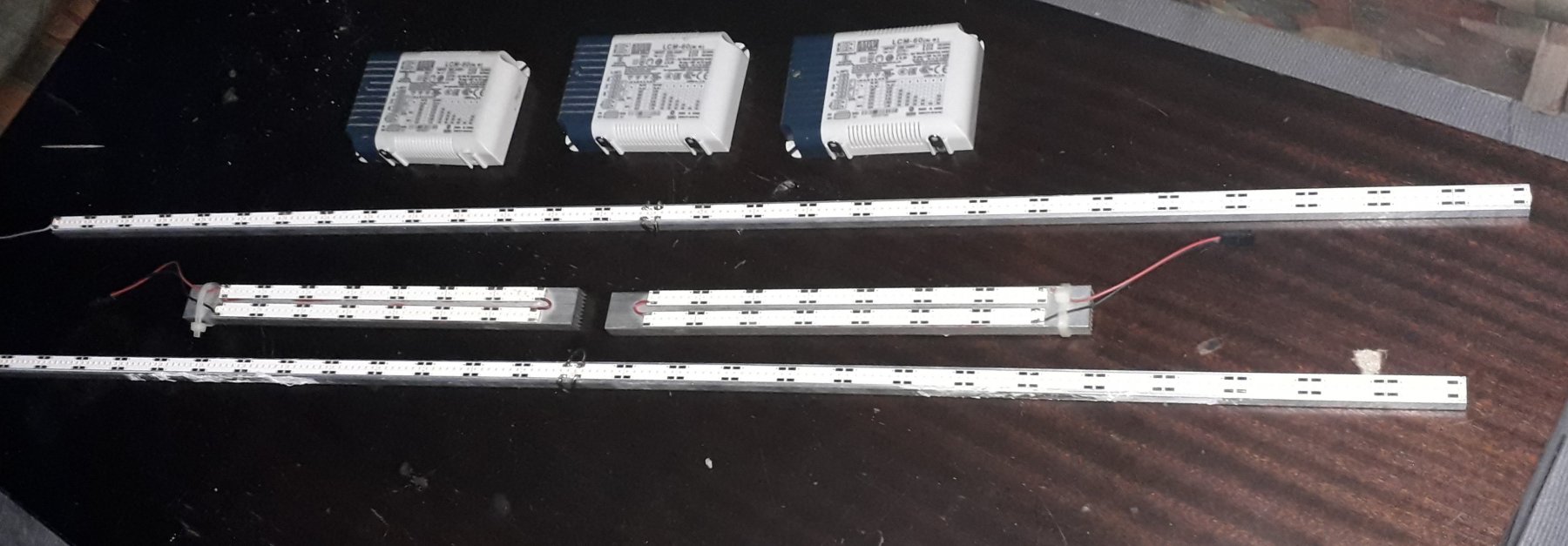

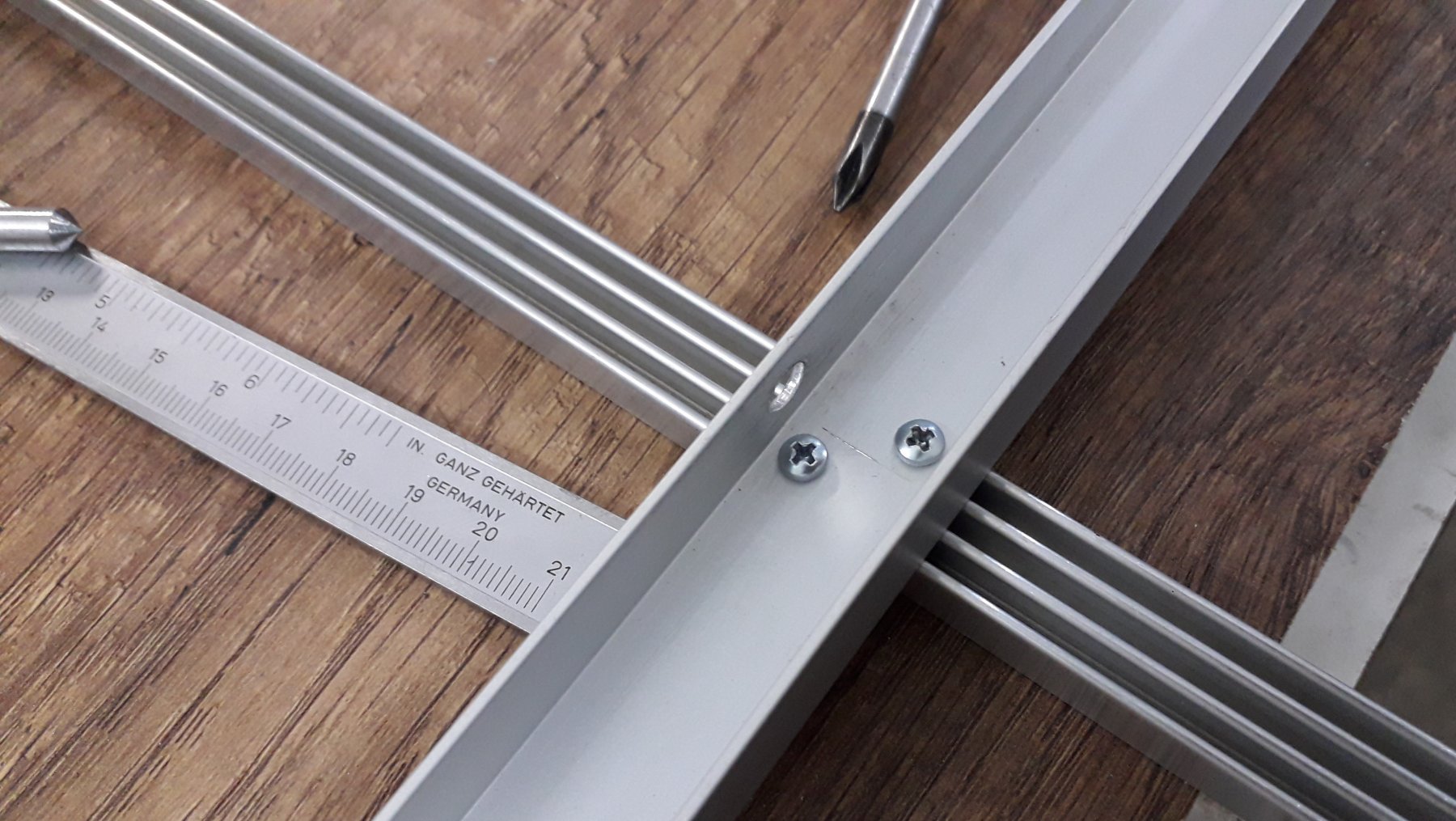

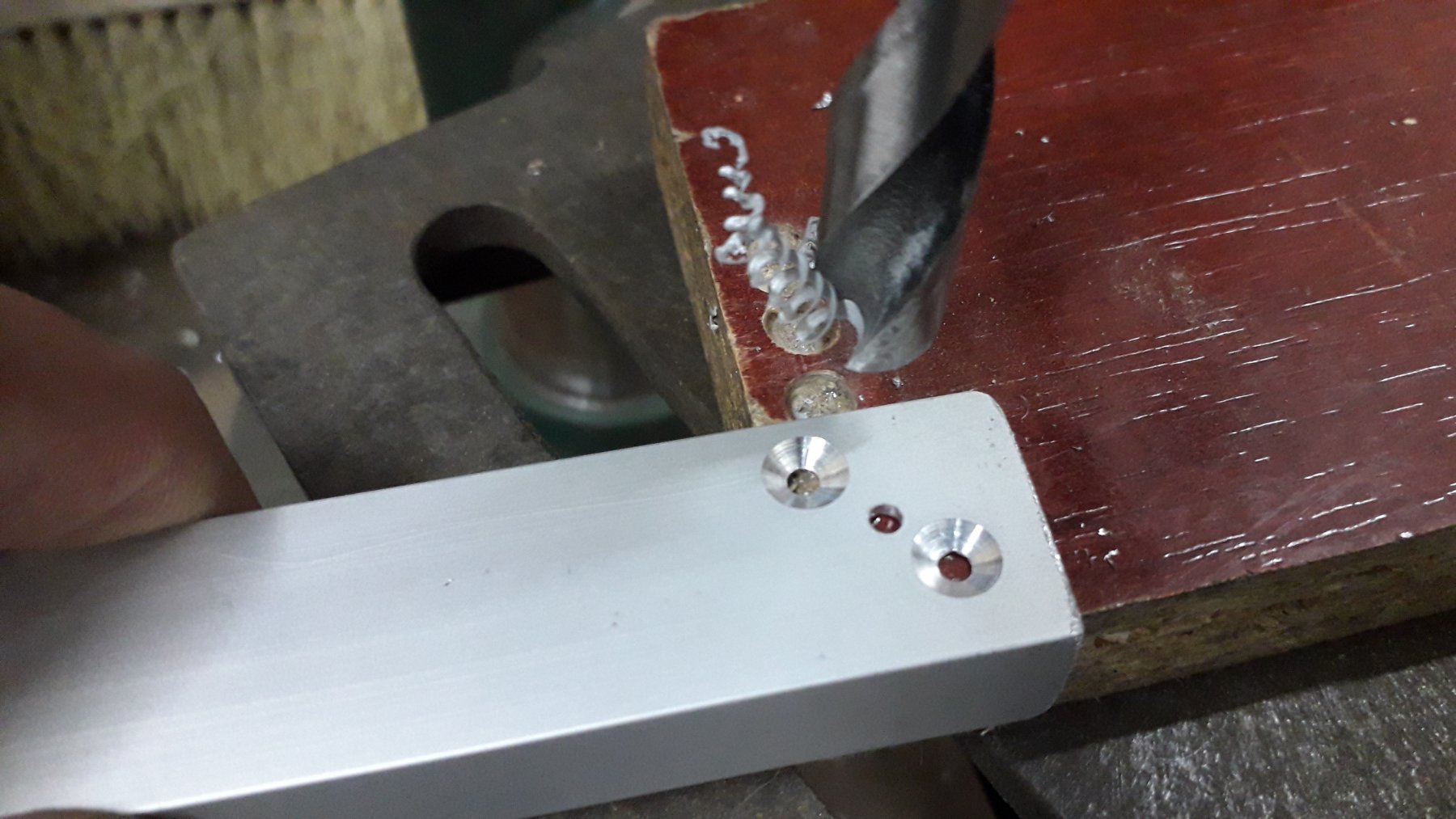

Pozdrav :vutra:i svima koji planiraju slicno i upuste se u neku avanturu, mogu da pokusam da pomognem :) Nezavisno od toga kakav ste DIY guy or girl, trebace vam osnovno Samsung LM301B strip MeanWell LCM-60 Nekakva termalna traka Trebace i neki profil za nosac, kao npr alu lajsna za drvo, nije tesko da se nadje Ostalo je DIY, lemilicu, kablove i koje kakav alat i potrosan materijal ne racunam, valda je vecini pod ruku ;) sto se tice hladnjaka u svojoj okolini jos nisam uspeo da nadjem slicne, a ovi su ovako stigli Uglavnom svasta sam ja tu sekao i rezao, pa ko se oproba to na vama ostavljam, a i u skladu sa vasim dimenzijama i potrebama Uglavnom 4kom od 50cm(14x10mm) i 4kom od 30cm (12x12mm) pa se sastave 2 od 60cm Nosac je dimenzija 65x~32, a razmak izmedju stripova je 12.5cm Posto je 6 stripova, a 3 drajvera, spojeni su po 2 u seriji na drajver, te tako na max power bude 39.2V na 1400mA sto je 55W u paru, ili ti oko 165w ukupno 500mA, 700mA, 1400mA gde su na max topli na dodir da kazem, malo hladnije od sijalice, ali ujedno to je ekvivalent potrosnje i generisanju toplote i efikasnosti, sto se jos ceka :) Drajveri su napolju i ventilatori odvlace sa njih toplotu koja jedva i da se oseca na dodir :) mozda odu unutra kad stegne zima, ne bi li - hoce li pomoci u "dogrevanju" Sledeci korak bi bio ELG od 240W na 1700mA mislim da bi dopustili ovi hladnjaci do 40W, a za preko vec nisam siguran, mislim da je potrebno nesto masivnije od 12 i 14mm Od i za :vutra::love2::ljubav: za vas najdrazi kutak zdravlja u kom je najbitnije da zdravo bilje raste i sto bolje doprinese individualnoj terapiji :sun2::wave: Mozda je stidljiv smiley9934 pa sam za kraj ostavio, a i ove sto ne citaju sve, jedno OGROMNO HVALA za kolegu @0Marac0 :) na ustupljenom materijalu :respect:i :vutra: bez kog ovo ne bi bilo moguce :respect: ako neko treba bilo kakav LED savet to je covek za pitanje i pomoc :thumb: :)
BizzzoZMAJ

okt 2023.

#2
Level up panel. :rasta: skidam kapu i stavljam sticky! :rasta:
PerooooooZMAJ

okt 2023.

#3
bravo :clap:::clap::za obojicu majstora !!! :respect::clap:::sun2::sun2::sun2:
beštijaZMAJ

okt 2023.

#4
Svaka cast, lijepo konstruirano i slozeno. Driver moze umutra ili van ovisno o temp, odlican plan! Sretno sa panelom i da zakuca.
Captain FantasticZMAJ

okt 2023.

#5
Sone bome imaa nose za ispravljanje stidnih dla ica i kose :respect:tvoji paneli su se ubili za nas sirotinju jer kako ide ona nismo dovoljno bogati da bi kupovali skupo }iv i zdrav bio majstore :thumb:
sone1ZMAJ

jan 2024.

#6

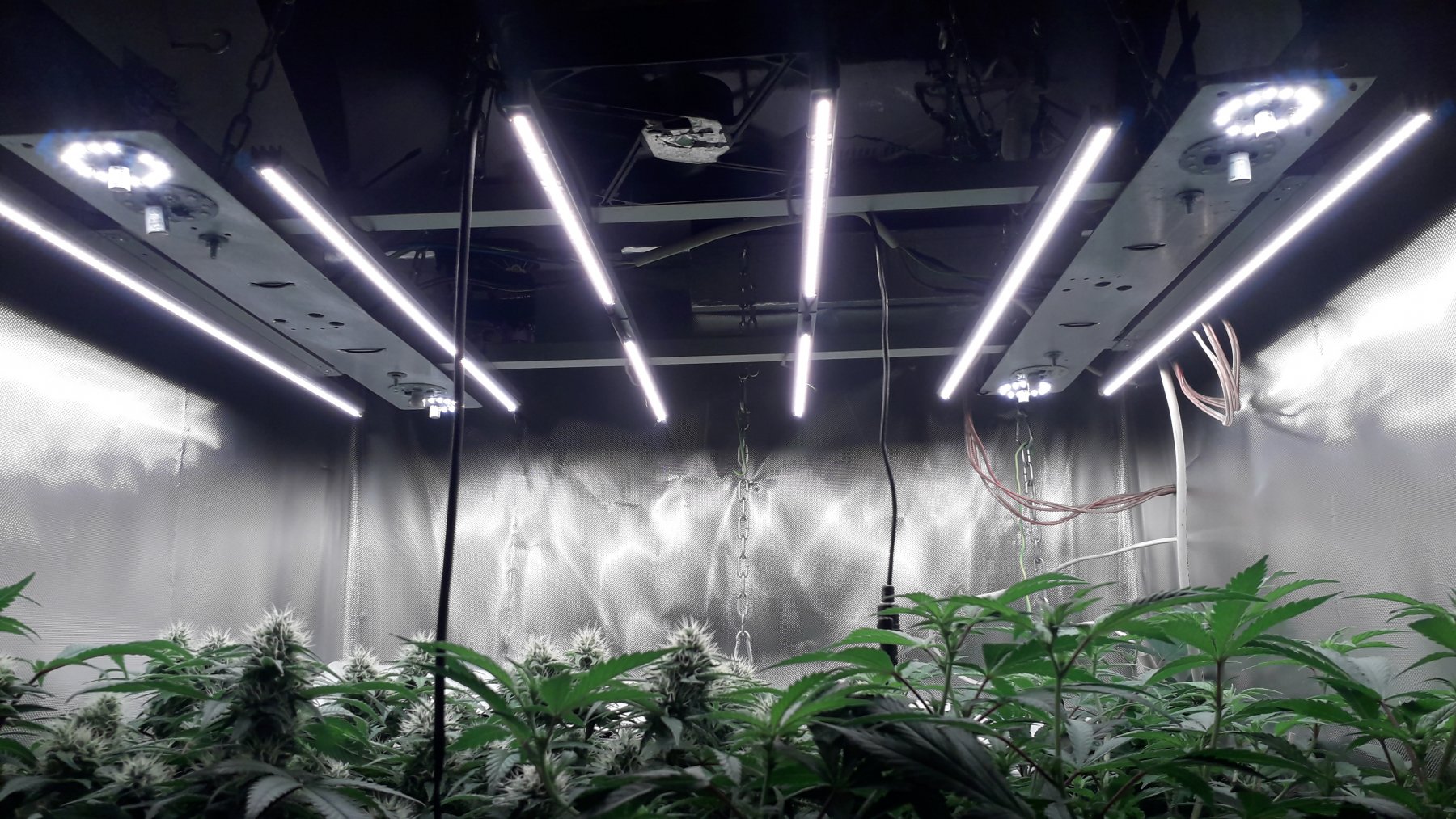

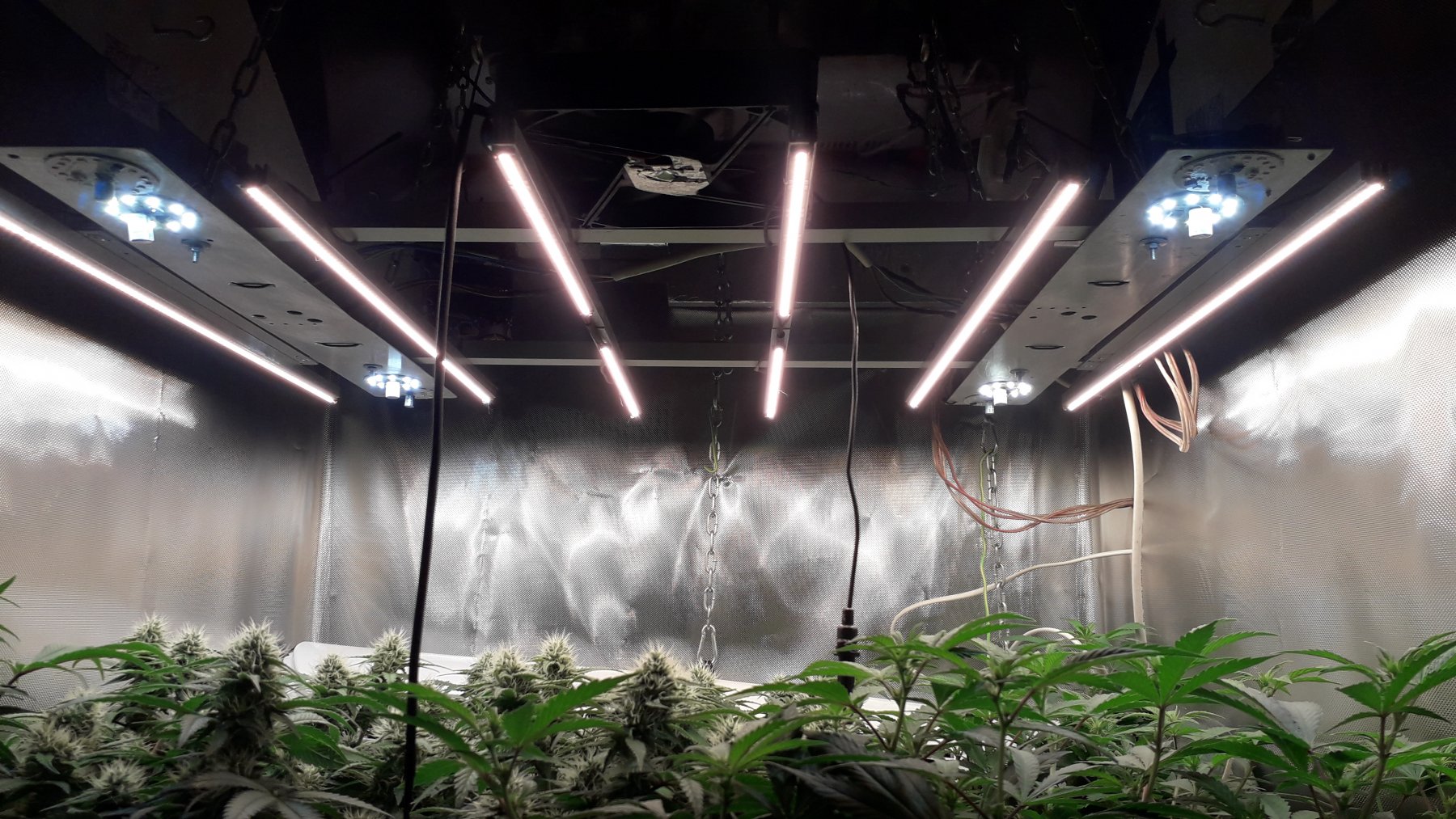

V2 (6500k + 3500k)
sone1ZMAJ

mar 2024.

#7

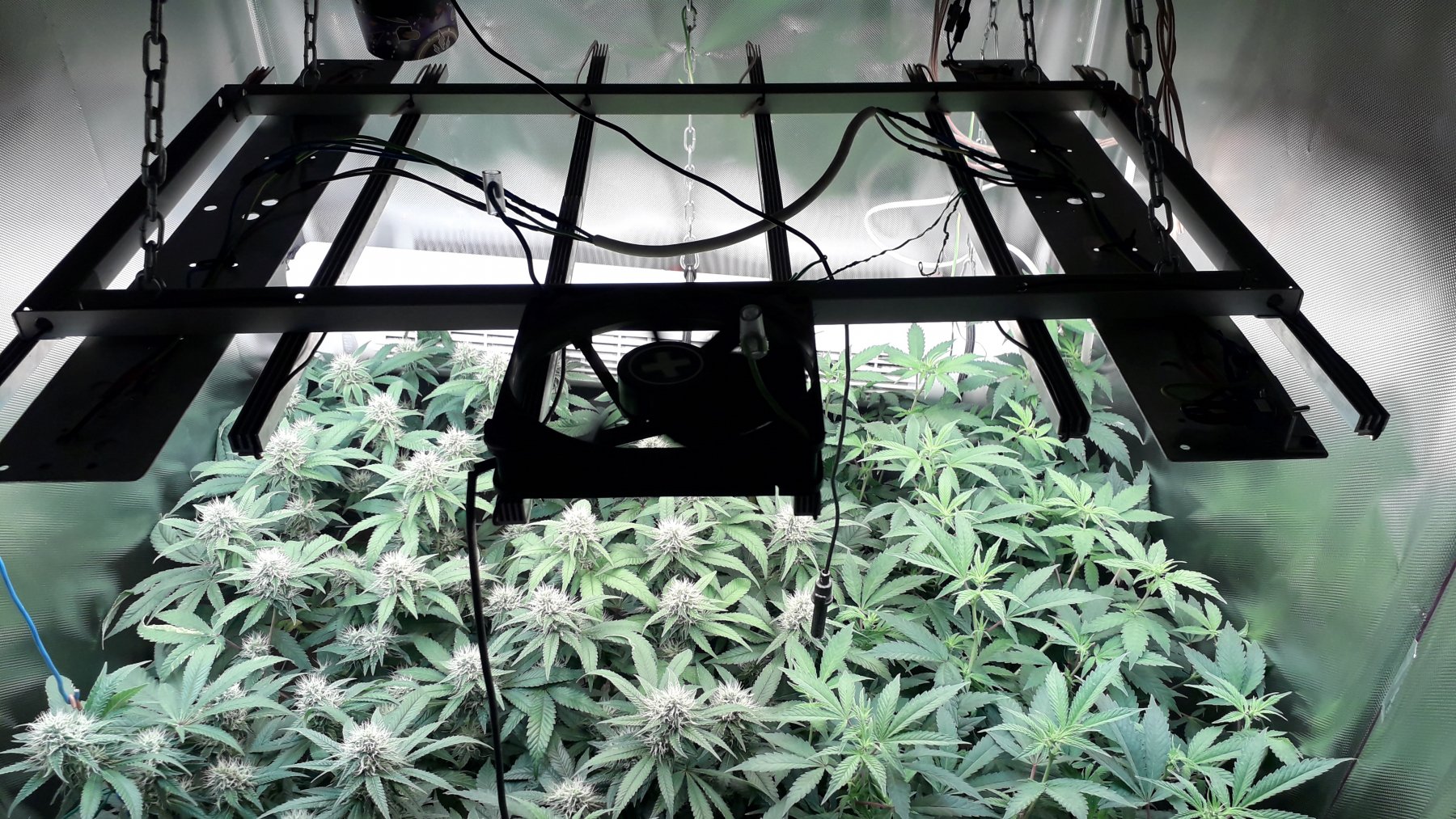

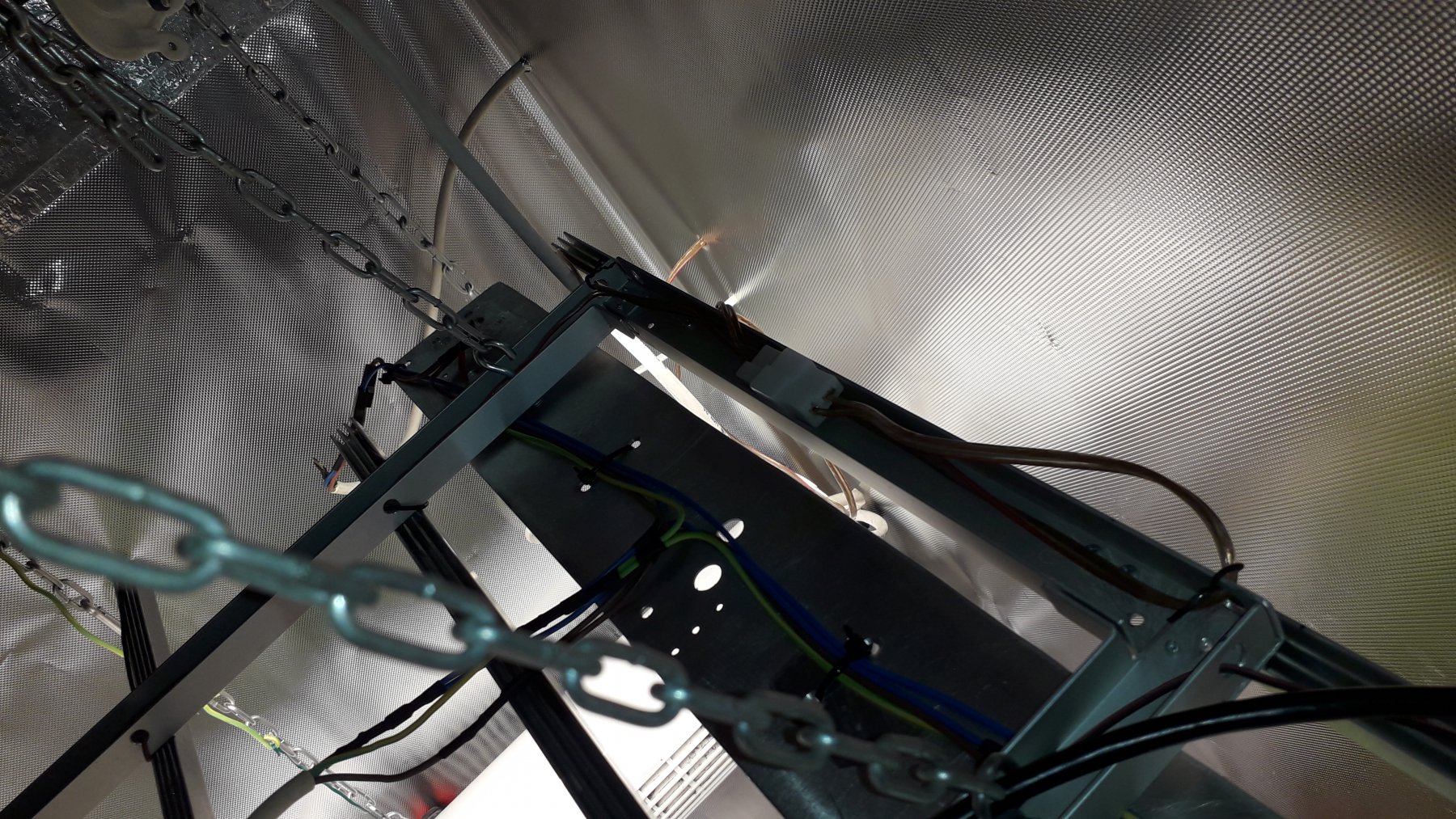

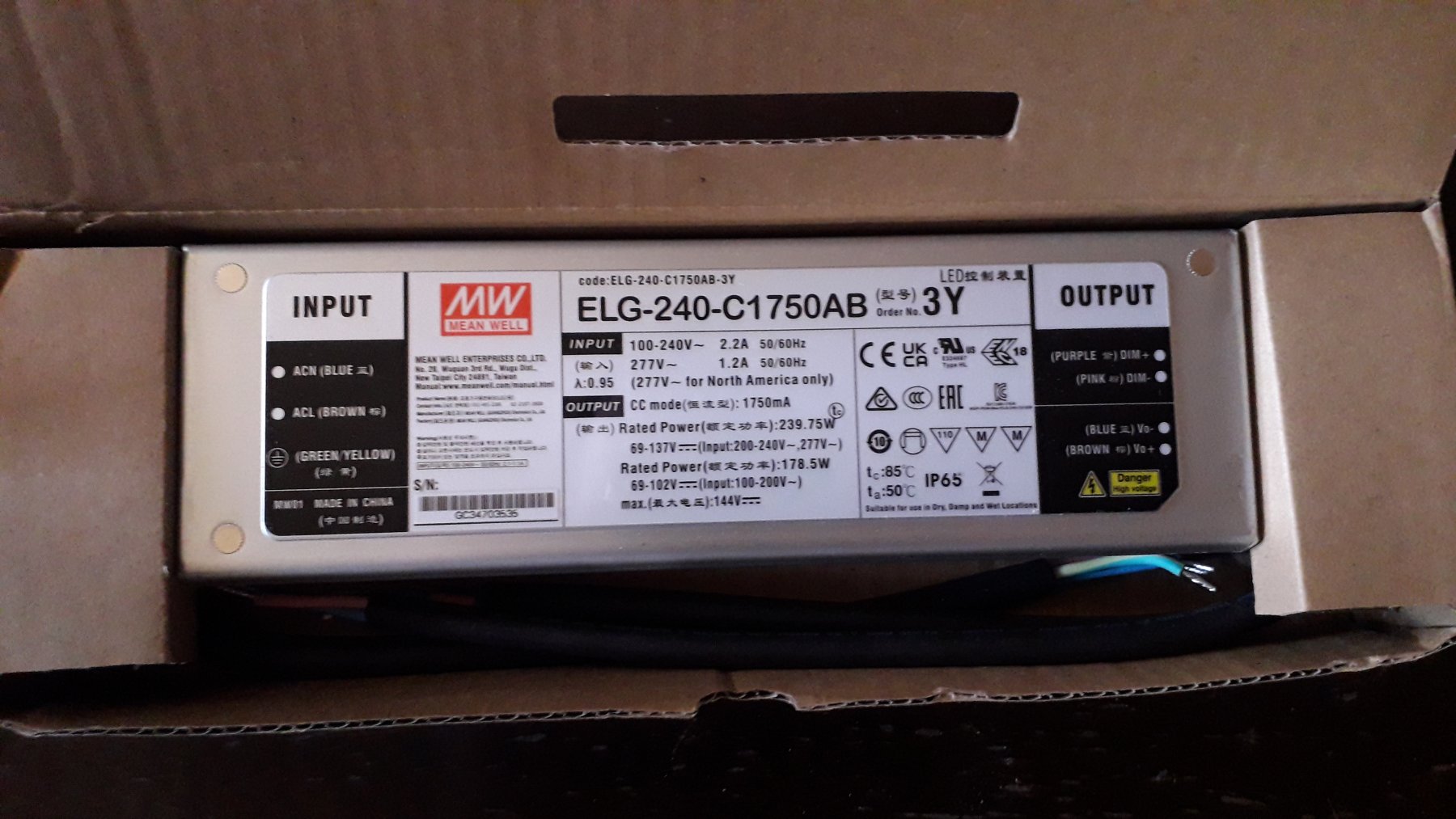

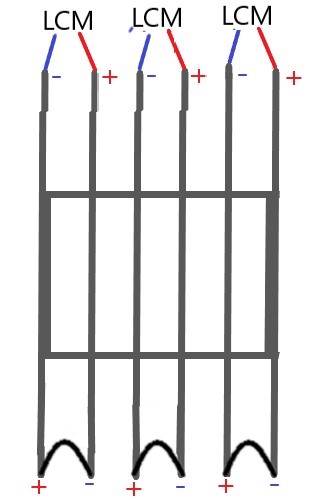

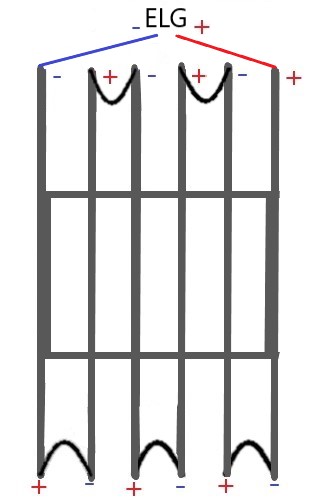

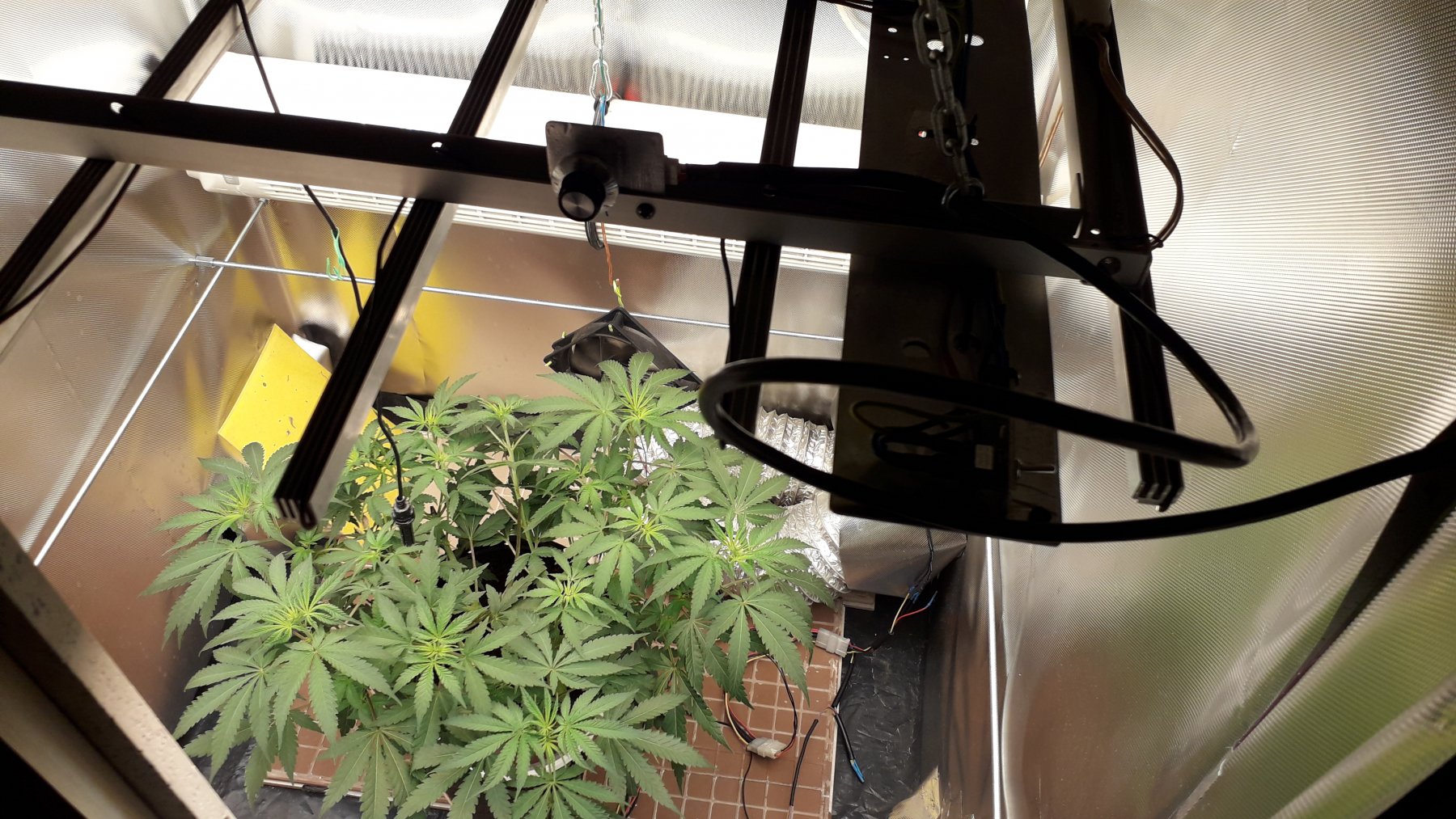

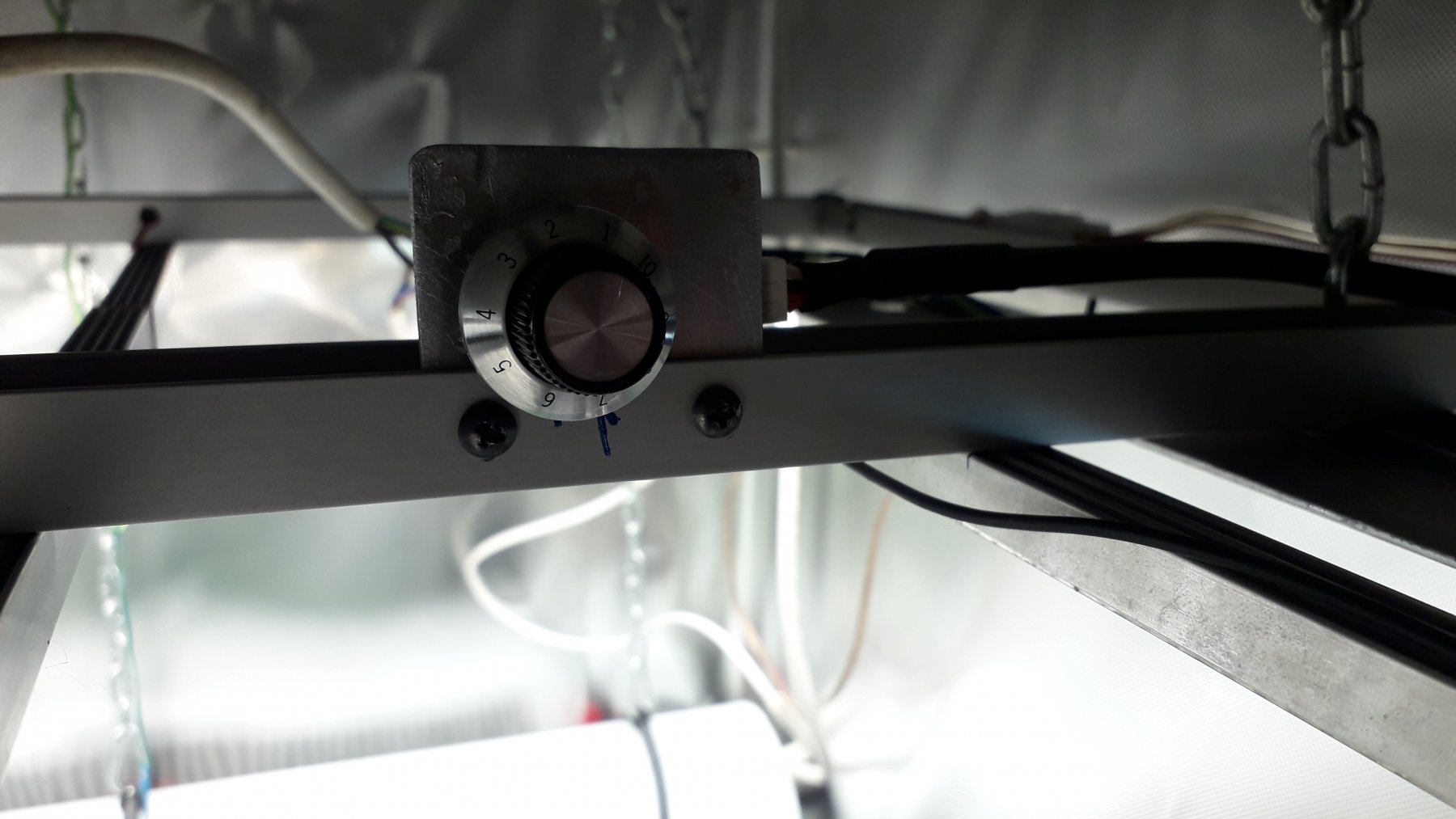

V2.1 :) Stigao ELG 240 C1750 AB Sada tek vidim da sam ostao duzan seme za povezivanje, 2 stripa u seriji na jedan drajver x3 Posto su vec bili u seriji ostalo je samo medjusobno povezati ostale stripove, tj parove i napraviti krug :) Posto je AB verzija drajvera, ima spoljni dimmer koji podesava volte, na max pokazuje 118.4V, i ugradjeni dimer podesava Ampere, stim da ga jos nisam dirao jer moj unimer nema opciju merenja Ampera, pa dok ne dodjem do alata vozi trenutno ovako :) Nisam bio mnogo pedantan u avanturi, bilo je brze-bolje, pa ce se sminkati otom-potom :) Bitno da sam dao 5eur za 3metra kabla 0.35mm2 troduplo izolovan zbog dimera smiley9934 Usput dodao i brzi konektor posto su sada samo dve kabla u pitanju Kad je zabljestalo mislim da sam uskratio sebi vid za nezz kolko smiley9934 znaci flashbang kad se ugasi panel, ne vidim prst pred okom bar 10 sekundi smile9934 Inace sam panel je ultra lagan, moz ga drzati malim prstom leve ruke :) kolko to sad znaci tezinskom opisu :D Sledece u planu je jos da razdvojim i okolne stripove kao u sredini, jer ipak pravi hot spot tu negde na 20-30cm. PS Sijalice su postavljene, jer su stripovi 2.7k i vrhunski su u cvetanju, oko 2.0 su na poslednjem testu ;) i nemam rec losu da kazem, ali samo . . . malo fali plave prilikom tranzicije :) Btw ako pot od 100k ohm pokazuje 97, da li to znaci da nemam max ili min ? Budu upaljene diode na minimumu, ne gasi skroz, pa :confused: Anyway :wave::vutra::sun2::ljubav::mario::::listomahanje:::wave:
ŠtekoAMBASADOR

dec 2024.

#8
@sone1 dru~e kako ti se pokazao ovaj panel u usporedbi sa ranijim od E27 sijalica, jel rastu ata bolje i br~e biljke pod njime? Imam DIY E27 panel, ali po eo sam malo razmialjati o nadogradnji u neko skorije vrijeme pa gledam jel se isplati praviti sam ili bolje skupiti lovu i kupiti neki kupovni.
sone1ZMAJ

dec 2024.

#9
Eee vidis i ja sam imao slicno pitanje, tj bio sam malo skeptican oko upgradea i bas to kolko se isplati $/g itd, a nisam nasao tada odgovor :) Recimo 10-15% brze, pa racunaj u danima to, mozda na papiru malo, al po meni to je sasvim ok :) 20-30% zdravije, lepse, prirodnije :) Prvo je @opa cupa to spominjao, a kasnije sam i sam primetio da sijalice traze vise CalMag, nije idealan spektar i tu nema price, samim tim ti je odgovor da rastu i zdravije i brze, jer uzimaju vise sto im je potrebno, nego neophodno (il je obrnuto :D ), veci fokus u rastu, nego prezivljavanju, sto im kao jos jedan + gratis dodje = manje stresa ;) = otpornije u cvetu i biljke se mogu dodatno stresirati kasnije sa manje brige :) *dok sam tu, da bacim i hint, Fe je zaboravljeni element, pogotovo kada forsiramo i priblizavamo svetlo i cedimo poslednju kap iz njih :) mrva vise i pegla ono sto calmag nece ili nemoze, *hint 2 :D idealan tajming je tranzicija za boostati Fe ;) :) hint 3 samo plantela ga ima na pretek, dok joj fali Ca i Mg :D Druga stvar bi bila potrosnja, efikasnost i g/w. Meni je prostor ostao isti, smanjio sam potrosnju skoro za duplo, a izbacuje oko +-20% vise :) E27 sam nabio na skoro 350W, a max bio 1.2g/w, ovog nisam jos presao 95% jednom prilikom u dve nedelje, uglavnom 85% snage je radio ili radi, sto od 210W dodje na nekih 180-190W, gde bi sa lakocom presao 2.0g/w, uz malo dodatnog truda 2.2 :) mada ovaj broj zapravo raste kada se smanji snaga, to je ono sto se @0Marac0 trudi da objasni, 180 vs 220 lm/w Odma tim te dovodi do i neefikasne energije, tj ovo sto ide u toplotu, i to se smanji i ako postoji problema sa prostorom i visokim temperaturama, moze se provuci i leti growati, dok se pod sijalicama ja znojim i menjam boje :D Poslednje je izbor korisnika, ili ti njegovo umece sa DIY, ovde ima lufta da se moze zabaviti i dodati npr far red i/ili uv nekoliko slabijih modula, takodje mogu se stripovi zasebno menjati, spectar, drajver, itd itd, dok kupovno je plug and play, pa sad ko sta voli :) Cenim da je uz rame sa Marsom, SF, Vipar i sl modelima, al i tu me uzmite sa rezervom, zbog hibrid-hidro moda growa :) Mozda sam propustio nesto, pustite slobodu na volju :)
ŠtekoAMBASADOR

dec 2024.

#10
Hvala puno za odgovor i hintove. Mislim onda da emo ii na DIY opciju kada doe vrijeme za to, privla i me baa to ato lako mo~e da se mijenja, prilagoava i eventualno popravi kada doe do kvara. Za lumatek nemam love,a itav box mi je DIY, tako da mislim da emo i panel sami napravit po drugi put. Ja sam ovo ljeto ak uspio da uzgojim 4 automata pod e27 sijalicama, ali pod konstantnom klimom i otvorenim vratima boxa, a naravno nije neki kvalitet jer je bilo baa vrue pa su trepeni isparili, ali ono ato me iznenadilo je da sam dobio cca. 1.5 g/w, ako ovo ide do 2 g/w uz manju potroanju, to je onda odli no rekao bih.
0Marac0ZMAJ

dec 2024.

#11
@Šteko ,na Googleu si pogledaj U profili i treba ti 5 metara,narezani na metar,to možeš sam....i tih 5 spojiš sa dvije šipke,onda samo na njih poljepiš stripove i to je to... Što se profila tiče,gledaj da je što više čelika,aluminij je dobar ali skuplji i ne odnosi temperaturu sa dioda kao jači metal. A ovi heatsincovi su preskupi,dok u Bauhausu sve složiš,a stripovi su oko 15€ komad,ovisi jel sa konektorom,jel lm281b ili lm301b diode,čak ima i sa Bridelux nešto sitno jeftinije. Uglavnom,za 200€ si složiš svjetlo,ali si računaj ostavit mjesta,pa ga samo dorađuješ kako financije dopuštaju! A g/w ovisi o prostoru i jačini svjetla. Ne može se gledat recimo čyrin setup (600w u 4m²)sa mojim,jer ja imam 150w više u 3× manjem boxu(750w u 1.44m²) i g/w je točan samo ako su prostor i svjetlo iste snage i dimenzije. Poanta je imat barem 25% više/jače dioda nego li je driver i tako daju najbolji output. Ja sam išao na 50% snage,jer su mi stripovi služili samo da bude biljke,jer odprilike kad se svjetla upale,tek za sat,dva biljke krene vuči hranjiva. Prvih pola sata se pale samo stripovi niže kelvinaže(više crvene 1800k-2700k ),nakon pola sata pale se sva svjetla,a biljku ne šokira,jer ju postepeno probude. Imitacija sumraka i zore... Na 75% snage če davat isti L/w kao i na 100% jer diode što su toplije,daju manji output. To je i razlog zašto se kod LEDa ne mjeri lumenima, Zato se mjerenja vrše na 50% snage i recimo da na 50% dobijaš 500umola,na 100% češ dobit najviše 750umola. Znači neče dat duplo više svjetla,samo jači intezitet,ali onda i opada njena efikasnost. Ako te zanima više,javi se u pp,sad se mogu nabavit jeftino svjetla. Recimo COBovi su nekako otišli u zaborav,ali su među boljim svjetlima,samo ih se ne smije držat preblizu. COB ima stotine malih dioda,pa tako daje jači intezitet i kad ih je više,treba pazit na onaj dio gdje se svjetla preklapaju.
ŠtekoAMBASADOR

dec 2024.

#12
@0Marac0 hvala ti puno drug, javim ti se skorije u pp da malo popri amo o tome, iu u definitivno na izradu panela sam. Malo sam se sada istroaio za ovaj grow, mislim da u joa ovaj izgurati sa ovim e27 sijalicama, pa emo onda raditi novi panel, a mo~da i novi box. Javim se skorije svakako da te pitam par savjeta za Super Lemon Haze jer sam vidio da si ga sadio i pisao report ;)
PoPiC@ENTUZIJASTA

14. jan 2026.

#13
pozdrav ekipo,moze li ovde jedno pitanje za znalce.planiram da napravim panel za 1m² i planiram ove komponente sa DigiKey-a. Budžet za delove je oko 280€. Šta kupujem: [*]22 kom x Bridgelux 4000K (BXEB-L0280Z-40S1000-C-C3) – 97 € [*]19 kom x Bridgelux 3000K (BXEB-L0280Z-30S1000-C-C3) – 84 € [*]1 kom x Mean Well ELG-240-24B (za 4000K trake) – 49 € [*]1 kom x Mean Well ELG-200-24B (za 3000K trake) – 44 € [*]Plan povezivanja i logika: [*]Konstrukcija: 13 alu-profila, na svakom po 3 trake u nizu (ukupno 39 traka). [*]Veza: Sve trake idu paralelno (drajveri su 24V, trake rade na ~20V). [*]Spektar: Dva drajvera koristim da bih palio odvojeno 4000K (vege) i 3000K (cvet). [*]Snaga: Ukupno oko 440W na 1m². [*]Pitanja: [*]Valjaju li ovi drajveri za paralelnu vezu sa ovim trakama? [*]Da li je 440W previše ili taman za 1m² sa ovoliko tačaka svetla (39 kom)? [*]Šta mislite o ovoj kombinaciji? Svaki savet je dobrodošao. unapred se radujem i zahvalan sam na svakom odgovoru pozz
