Pozdrav, nisam naišao na dovoljno jasan opis kako spojiti led driver i ledice pa ako ima koji električar da mi pojasni bio bih mu jako zahvalan. Naime buni me spajanje da li ide + na + ili - na - ili + na - kad povezujem ledice. Kupio sam led driver 150 w IP67 a kako imam 50x3w full spectrum htio bi za vikend upogoniti nekakav led panel. Buni me to serijsko i paralelno spajanje. Kako nemam nekog povjerljivog elektičara moram to napraviti sam pa mi ne preostaje drugo nego da zamolim nekog od v

baobab

LEGENDA

14.229 REP92%

→ Zmaj

baobabLEGENDA

mar 2016.

mar 2016.#2

mozda ti ovo pomogne: https://www.vutra.org/threads/diy-270w-led-panel-30w-led-chips-50w-drivers-cpu-coolers-alu-panel.15021/

hiddenrussianbear

ENTUZIJASTA

293 REP23%

→ Poznavalac

hiddenrussianbearENTUZIJASTA

mar 2016.

mar 2016.#3

gledao sam taj tutorial ali mi svejedno nije jasno spaja li se u krugu + na - između ledica ili + na + i - na - ostalo mi je jasno.

baobab

LEGENDA

14.229 REP92%

→ Zmaj

baobabLEGENDA

mar 2016.

mar 2016.#4

E tu ti nebi mogao pomoc, pitaj nekog ko je na "ti" sa LED panelima i strujom.

sbcjeceo

LEGENDA

5.962 REP10%

→ Zmaj

sbcjeceoLEGENDA

mar 2016.

mar 2016.#5

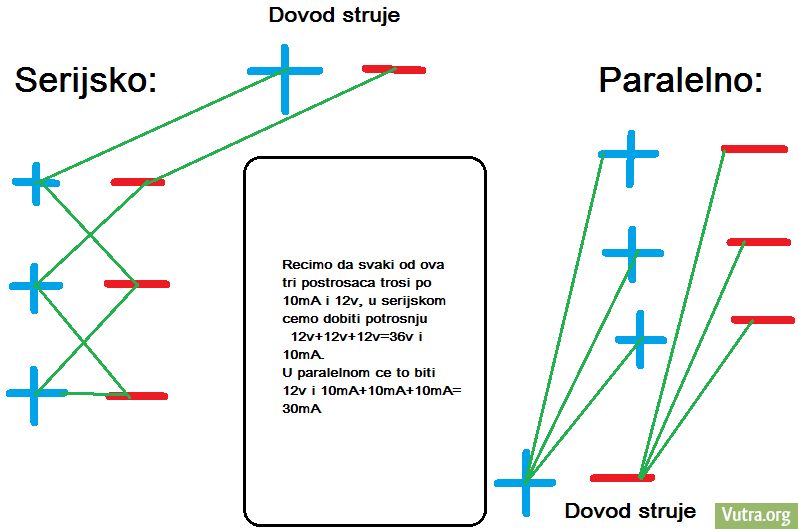

Evo nacrtao sam jedno simpleks objasnjenje :joint:

hiddenrussianbear

ENTUZIJASTA

293 REP23%

→ Poznavalac

hiddenrussianbearENTUZIJASTA

mar 2016.

mar 2016.#6

znaći može se spajati i serijski i paralelno. Koji je sistem bolji? Primjerice ako jedna ledica crkne. Buni me još jedna stvar sad ću ti postati driver čisto da znam ćemu služe 2 DC kabla. zaboravio sam evo i slike ledica koje sam uzeo. 3w full spectrum.

Stipe

ZMAJ

157.112 REP

StipeZMAJ

mar 2016.

mar 2016.#7

Serija !

sbcjeceo

LEGENDA

5.962 REP10%

→ Zmaj

sbcjeceoLEGENDA

mar 2016.

mar 2016.#8

Ne razumem stvarno dva kabla, mozda su stavili na svaki po 75w? :D Ja nisam radio sa led do sada, nego sam samo hteo da ti razjasnim sta je serijsko a sta paralelno...

mtran

AMBASADOR

1.636 REP4%

→ Legenda

mtranAMBASADOR

mar 2016.

mar 2016.#9

Malo si preterao sa drv,pre kup je bolje pitat a i malo procitat forum. Drv je samo dva izlaza po 6.25A ali 12V je malo. Max za te led je 3.5V i 0.7A ali,moje misljenje da ih treba vezati na max 3V i 0.5A po led,manjak svetla nadomestis kolicinom zbog dugotrajnosti. Paralelna veza nevalja ali ako oces da zdrzis taj drv,a verovatno hoces znaci 4 leda na seriju pa onda takih X

hiddenrussianbear

ENTUZIJASTA

293 REP23%

→ Poznavalac

hiddenrussianbearENTUZIJASTA

mar 2016.

#10

mar 2016.#10

kad nisam električar a i imam jako malo iskustva sa strujom. Vrhunac mi je spajanje HPS kompleta p&p :) . Znaći koliko bi onda ovaj driver mogao podnjeti tih ledica po 3 w ovako spojenih kako si mi sugerirao? imam ih 50 na lageru sada trenutno ali mogu naručiti još ako treba pa dobiti veći (i jaći) panel E da. I ćemu služe 2 kabla? spaja li se to nekako posebno?

mtran

AMBASADOR

1.636 REP4%

→ Legenda

mtranAMBASADOR

mar 2016.

#11

mar 2016.#11

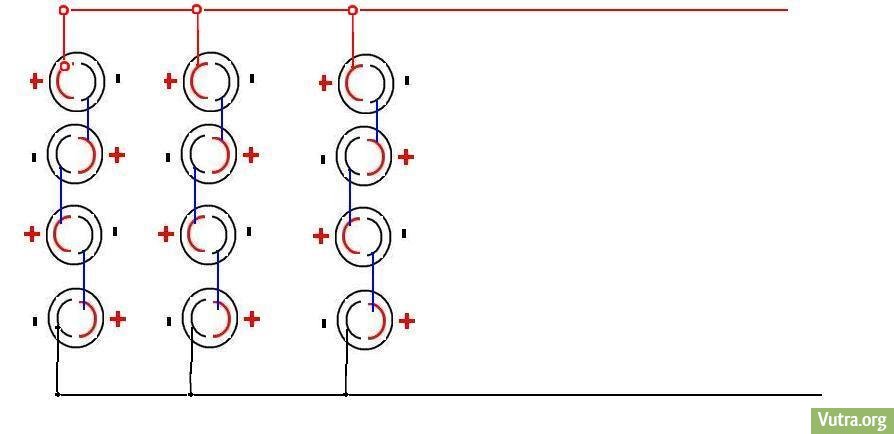

Dva kabla(VALJDA posto ovakve nisam gledao) su za takve dve indenticne grupe,posto ti je max po kablu 6.25A onda 9 paralela po 4 u seriju ako hoces na max ili 12 paralela za 0.5A. Ja bi ga probao na kratko probao preko instrumenta al u tvom slucaju osigurac brzi 6A ili staklenac. Ja sam prestao da koristim drv ali to ocigledno nije za tebe. Ostaje ti jedan prob a to je hladjenje,bez toga nema ukljucenja,imas ovde dosta dnevnika sa led pa se upoznaj.

Djuni

AMBASADOR

1.687 REP5%

→ Legenda

DjuniAMBASADOR

mar 2016.

#12

mar 2016.#12

Da nije jedan na ledice, drugi potenciometar. Ustekaj ga i izmjeri kaj daje van A i V
