Vent Bar by Beštija

80 odgovora3,362 pregleda
beštijaZMAJ

nov 2023.

#1

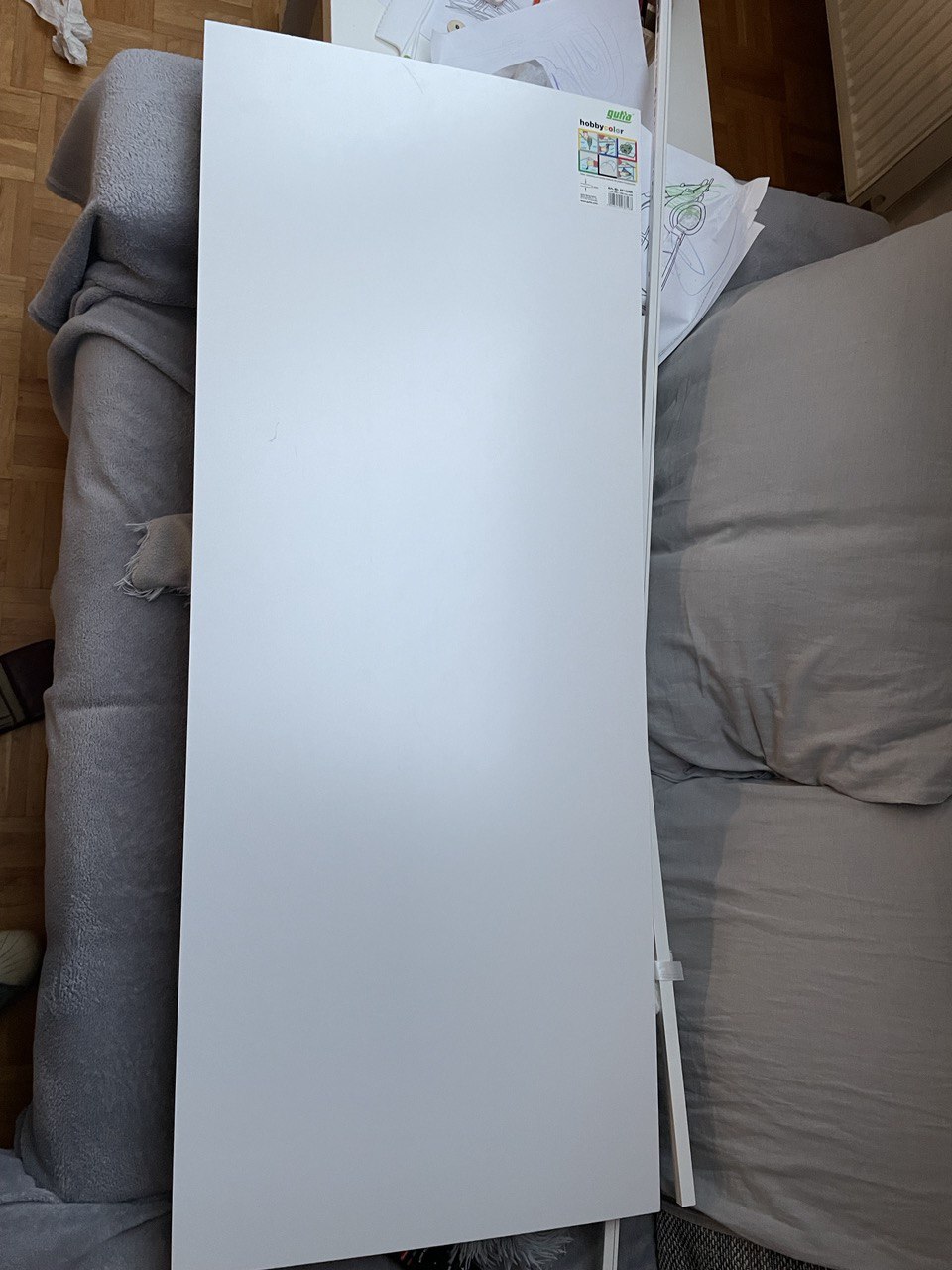

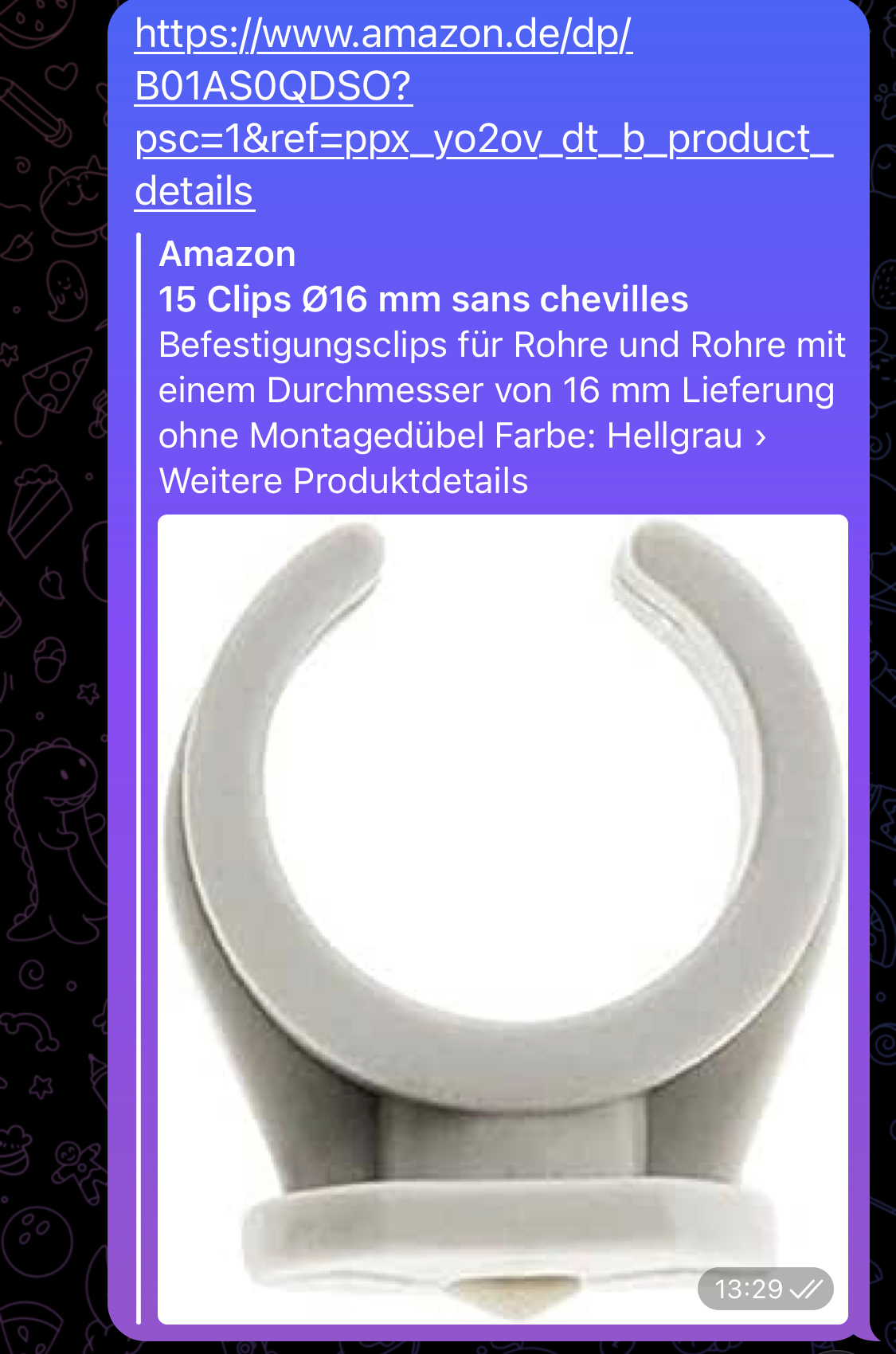

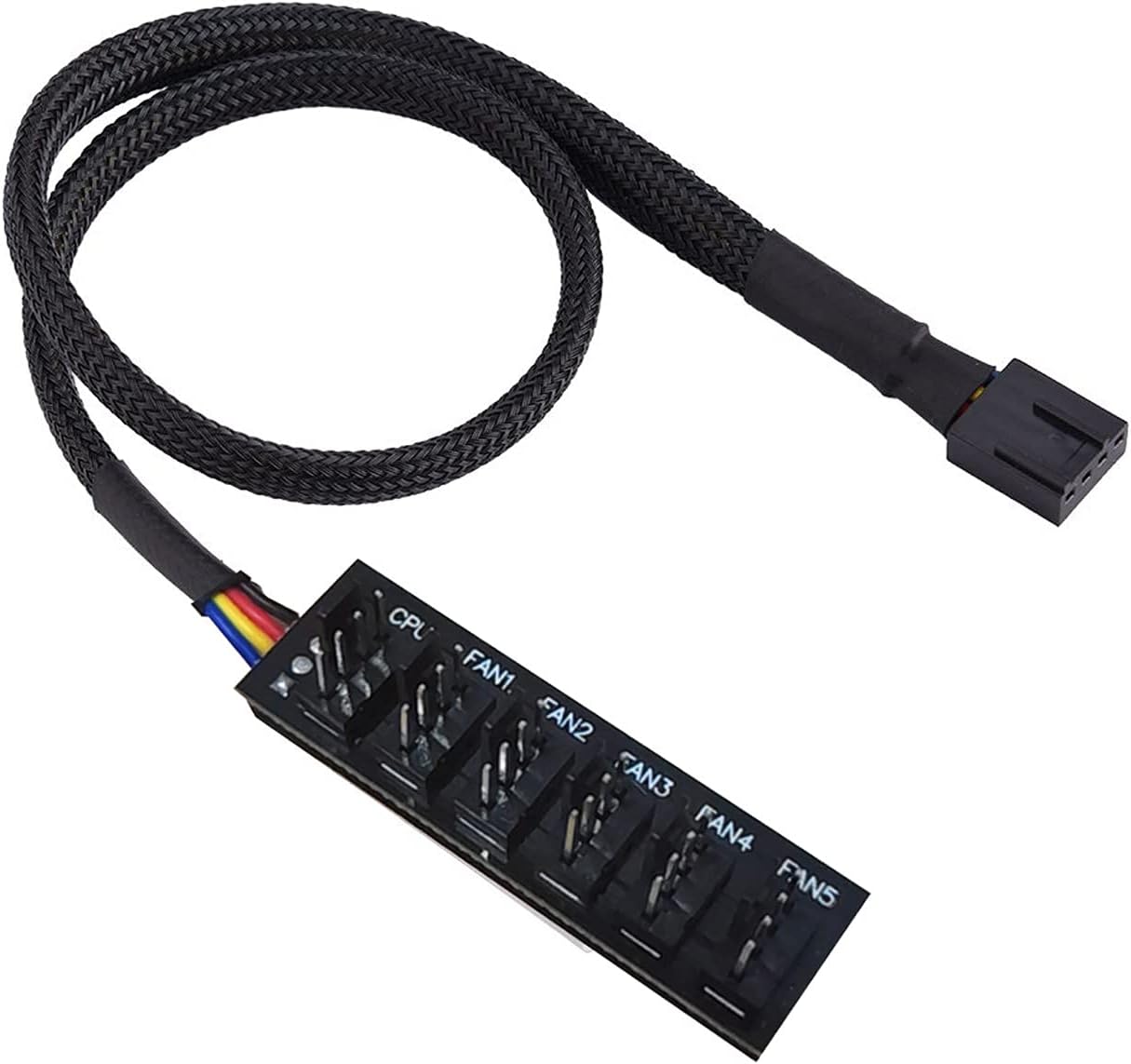

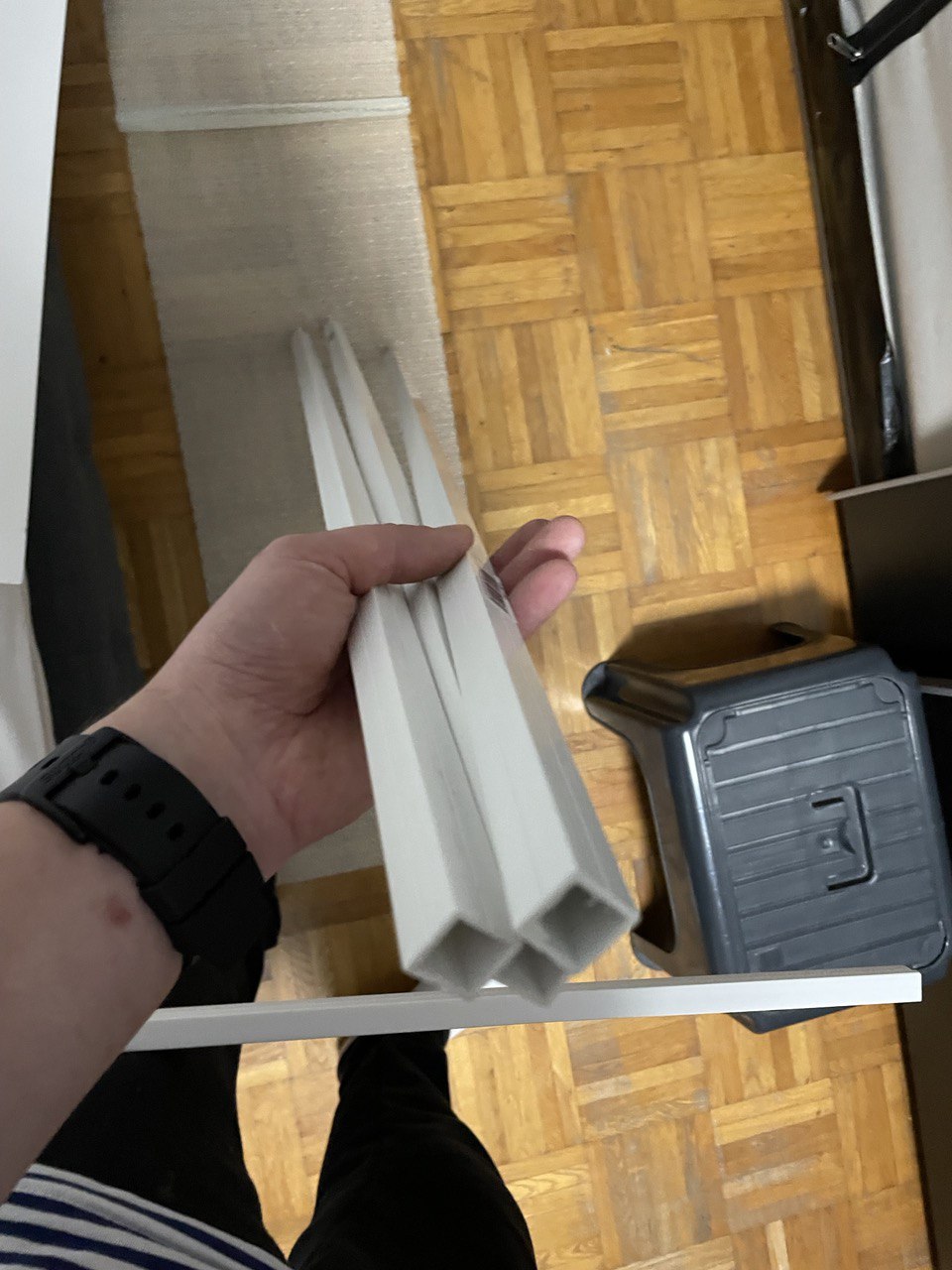

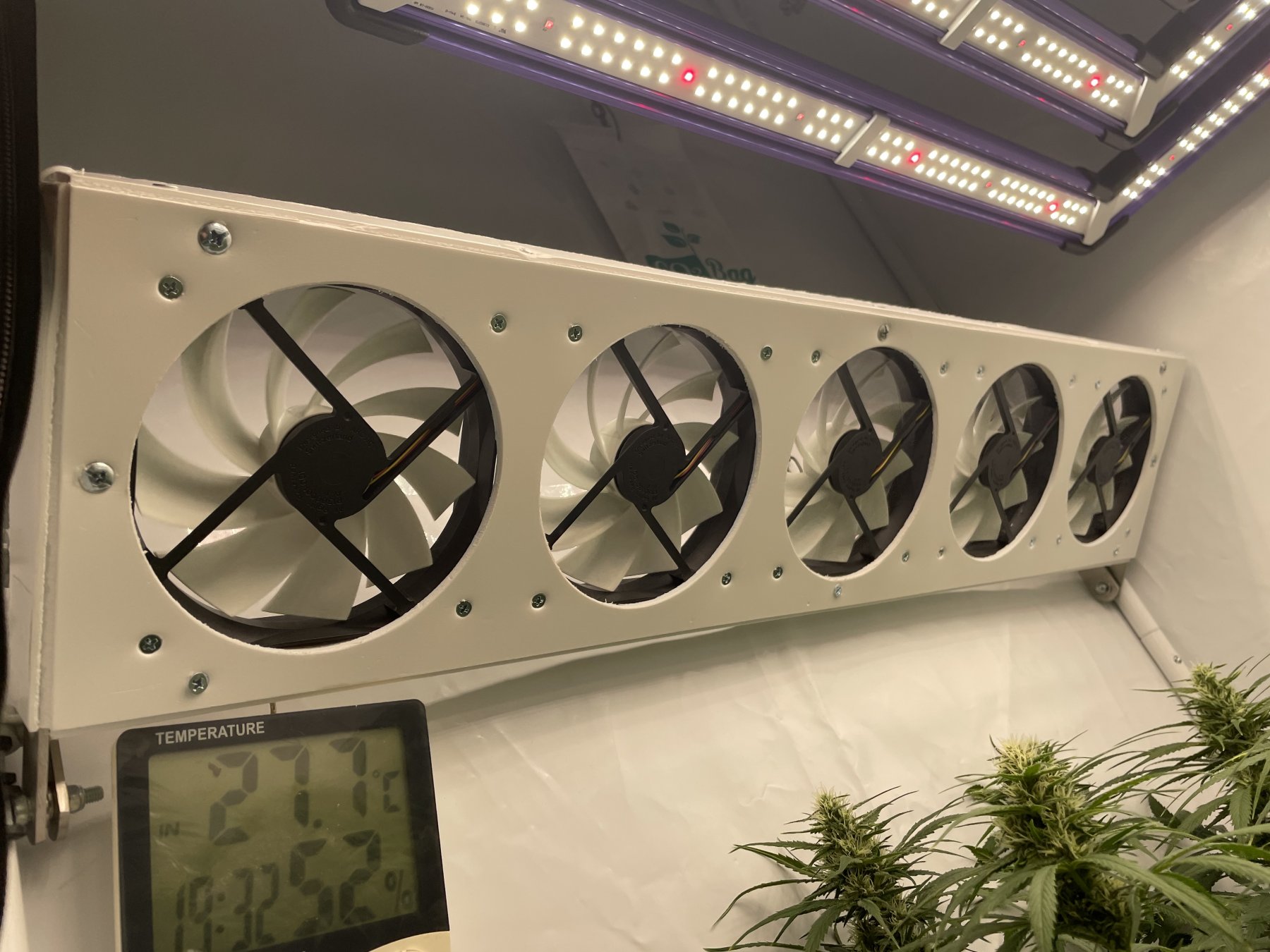

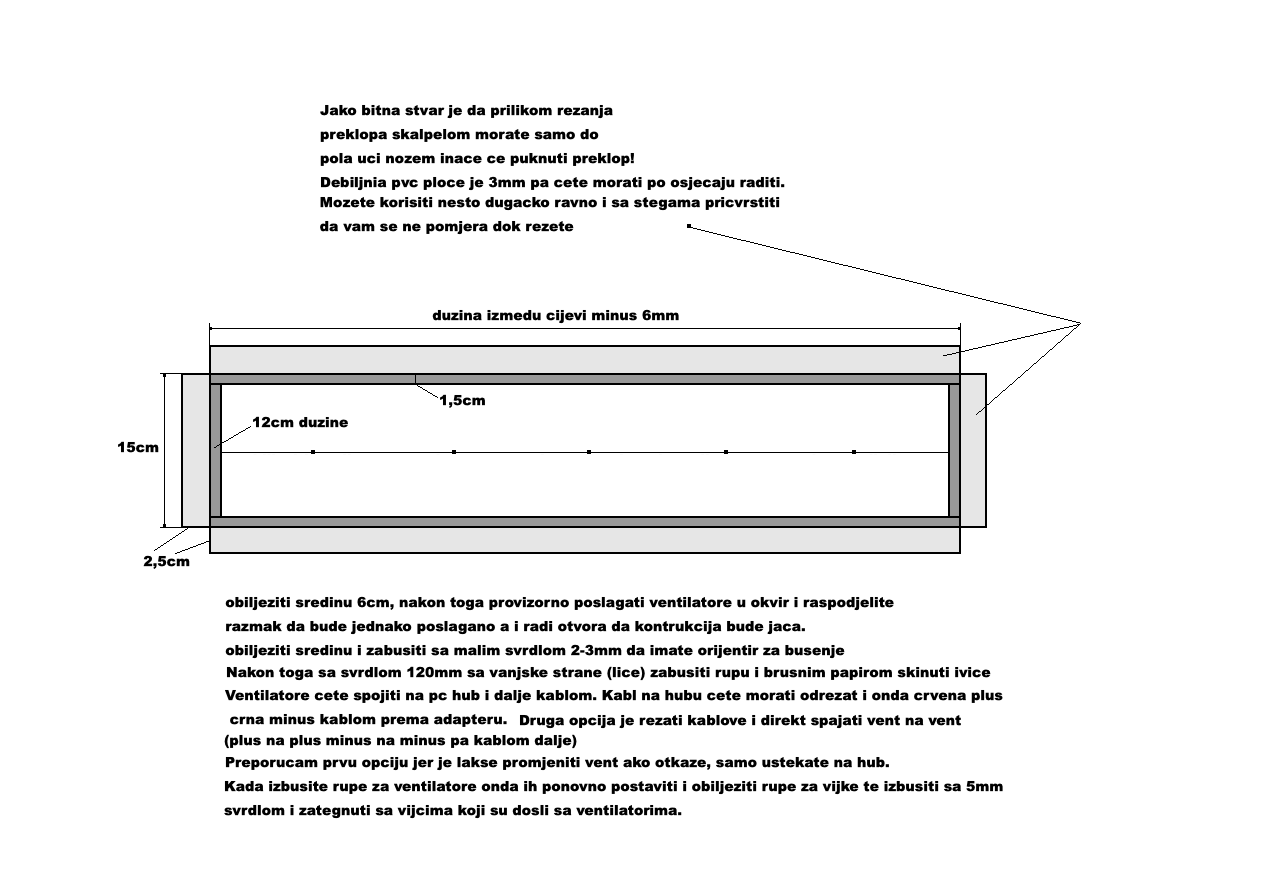

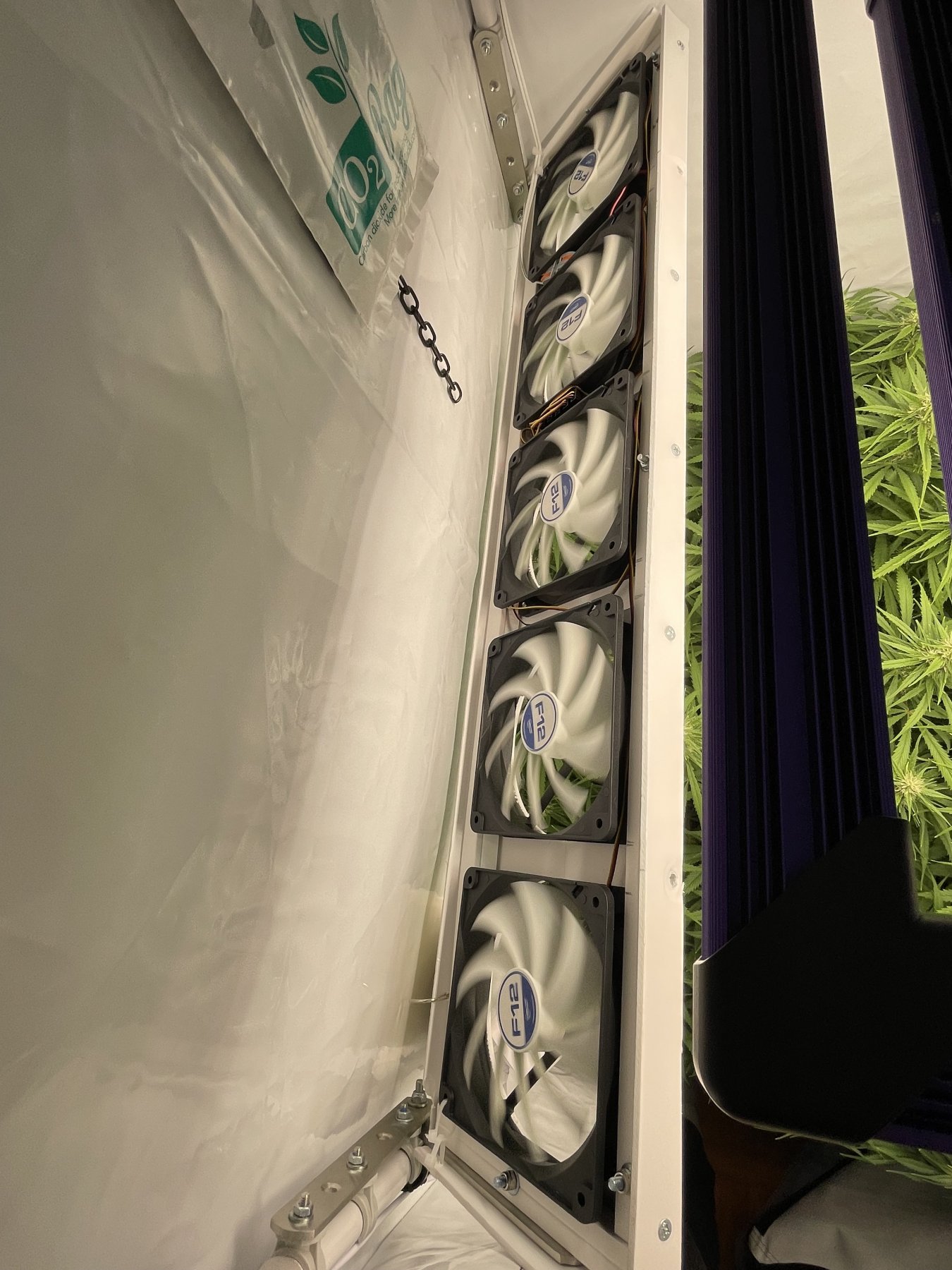

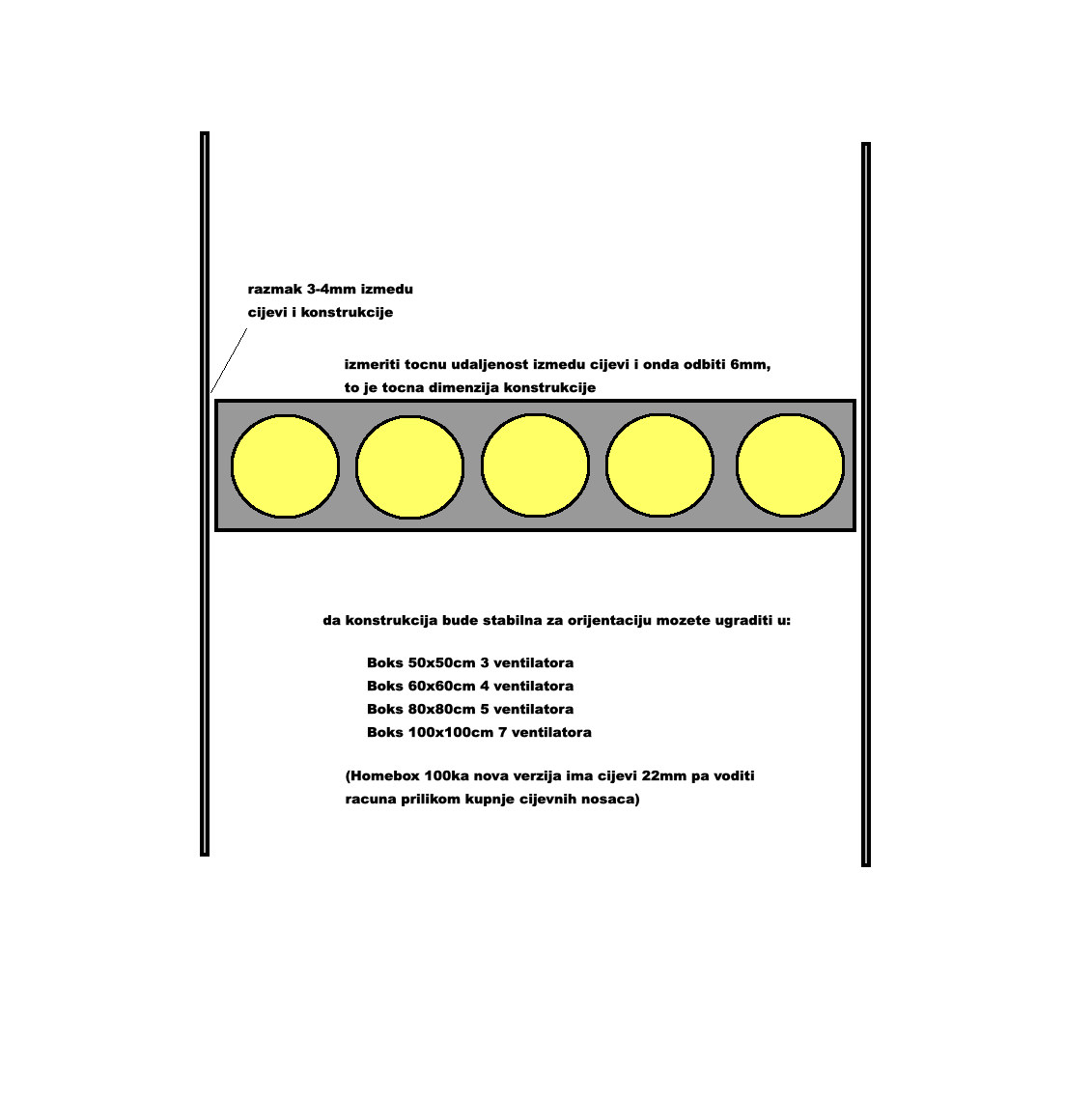

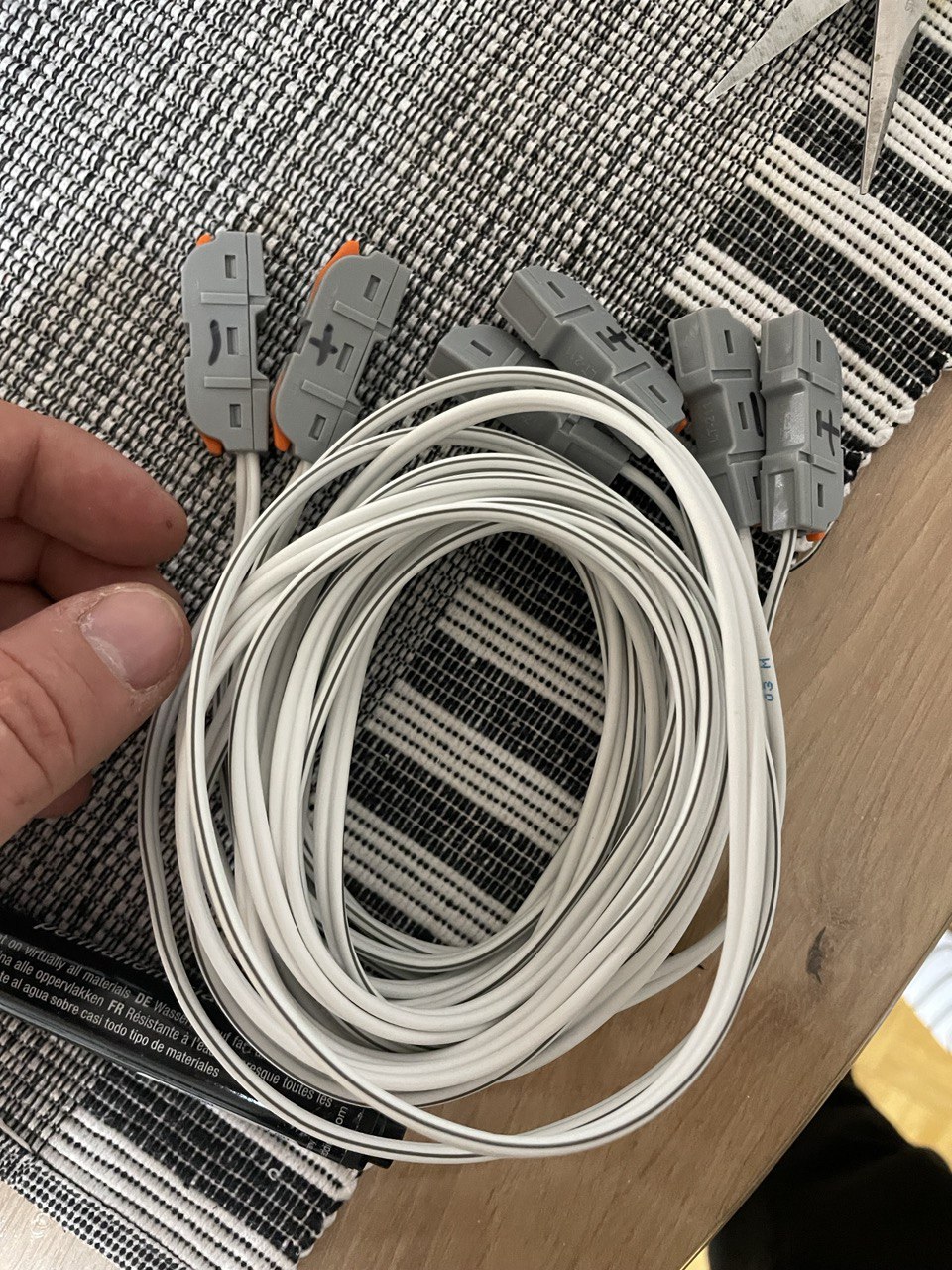

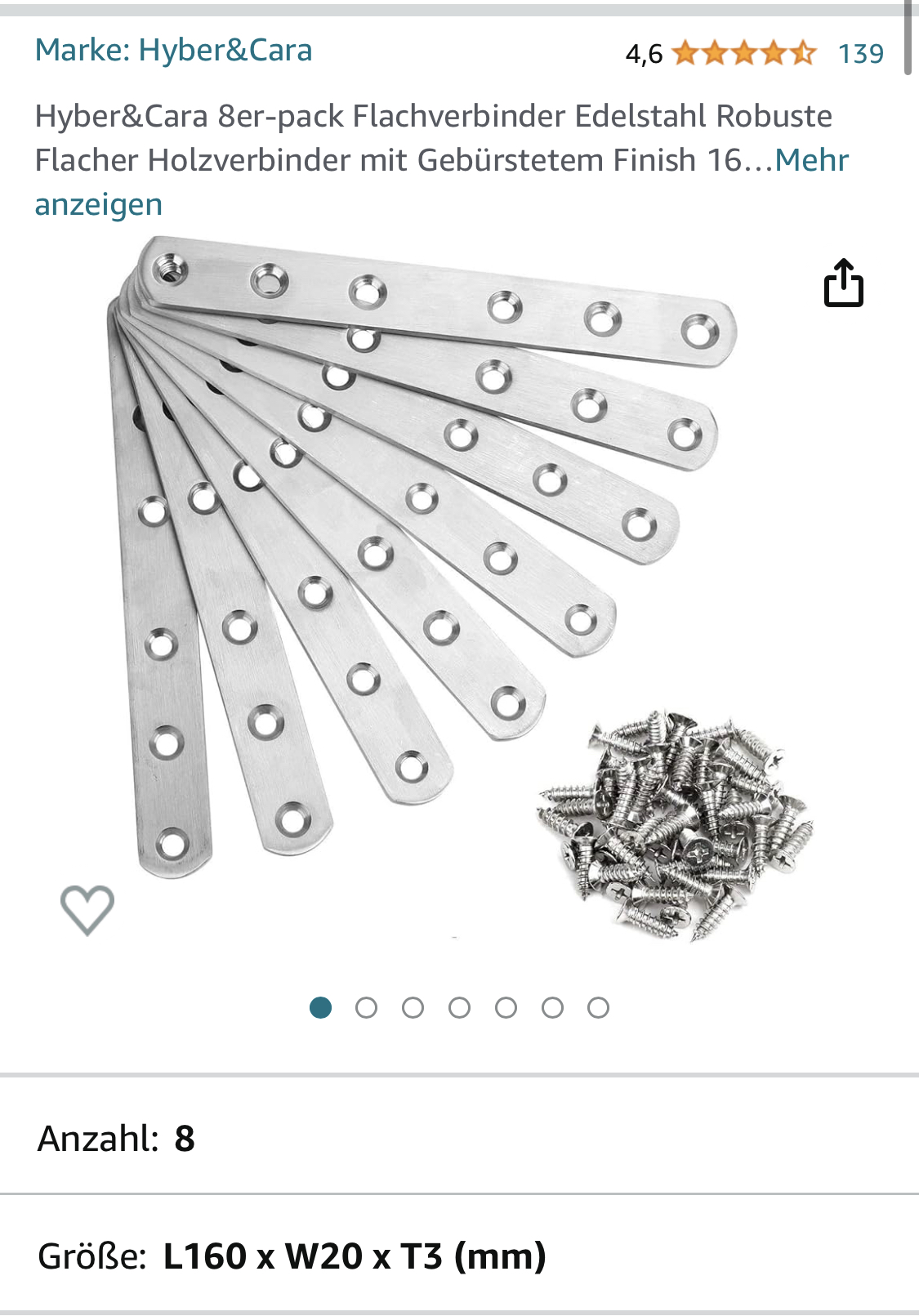

Posto sam dobio nekoliko upita o tome kako sam slozio svoju ventilaciju odlucio sam da napravim mali tutorijal za sve koji ce se interesirati. Prije svega bice vam potrebno iskustvo sa raznim alatima i mirna ruka. Pa da krenem redom sto vam treba od materijala. - pvc ploca za diy razne namjene, ja sam nasao 125x50cm i ima ih u bau centrima za uzet (obi, bauhaus i sl.), jedna je dovoljna za dvije konstrukcije - plasticna kockasta cijev 15x15mm obicno su 1m dugacke - 12cm ventilatori, izbor je stvarno velik a ja sam koristio arctic F12 obicni 1350 okretaja u minuti i protoka nekih 90m3/h (vijci su u pakovanju) - adapter za regulaciju volta (5A ili 60W) jedan vent je oko 3W snage da se mozete orijentirati - 16mm kopce za cijevi (3 komada po strani total 12 komada) - kleme za spajanje kablova - kabl 0,5m2 (korisitio sam obicni bakreni za zvucnike) 5m dovoljno za projekt 80x80x180 - 150 ili 160mm metalne nosace 8 komada - vijaka m4 30mm duzine sa sigurnosnim maticama (guma u matici), podloske (nisam brojao ali recimo 30ak za dvije konstrukcije) - male zip vezice - pc fan hub za 5-6 prikljucaka (kabl se reze pa nije bitno da li je 3 ili 4 pin kabl) od alata je potrebno sljedece: - ostar noz ili skalpel - busilica - svrdla raznih velicina 2mm ,5mm te 120mm za rupe - stege - vece ravnalo - kljucevi za stezanje spoj konstrukcije na cijev izmedu dva nosaca idu dvije sajbice da se moze pokretati gore dolje a i da bude razmak tocan. zategnuti poprilicno jako, gotovo koliko ide da vam ne bude labavo i da se spoj ne odvrce.
BizzzoZMAJ

nov 2023.

#2
Ja bi promjenio naziv teme. Ovo je Vent Bar by Beatija. Nemoj se uditi ako se uskoro kinezare ili ac pojavi s slu~benom verzijom. Hvala ti za tutorijal, meni treba za 4 boxa po 2 komada. Hihi. e da bude manufaktura uskoro pa se javim opet kad zapnem :rasta:
beštijaZMAJ

nov 2023.

#3

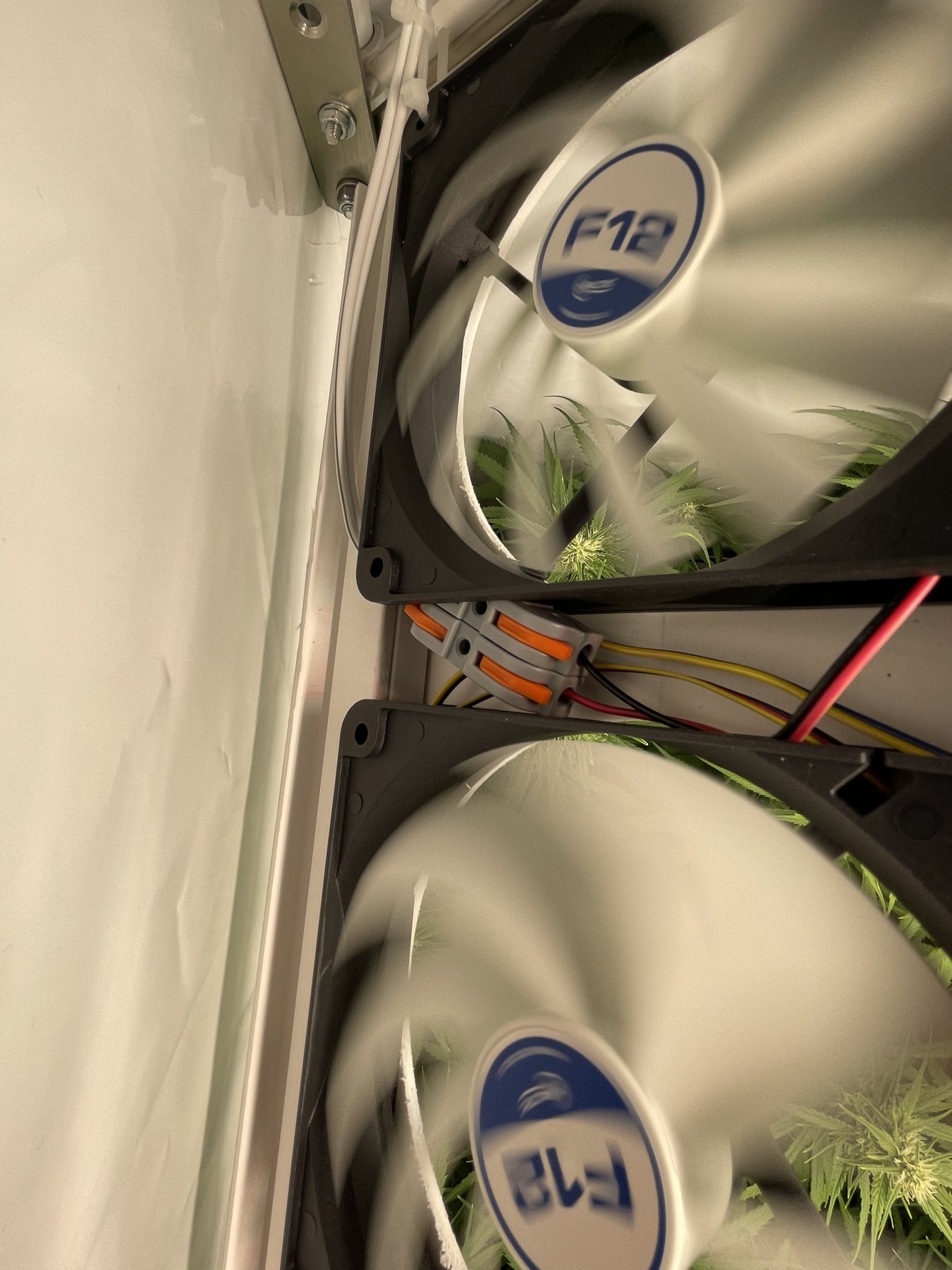

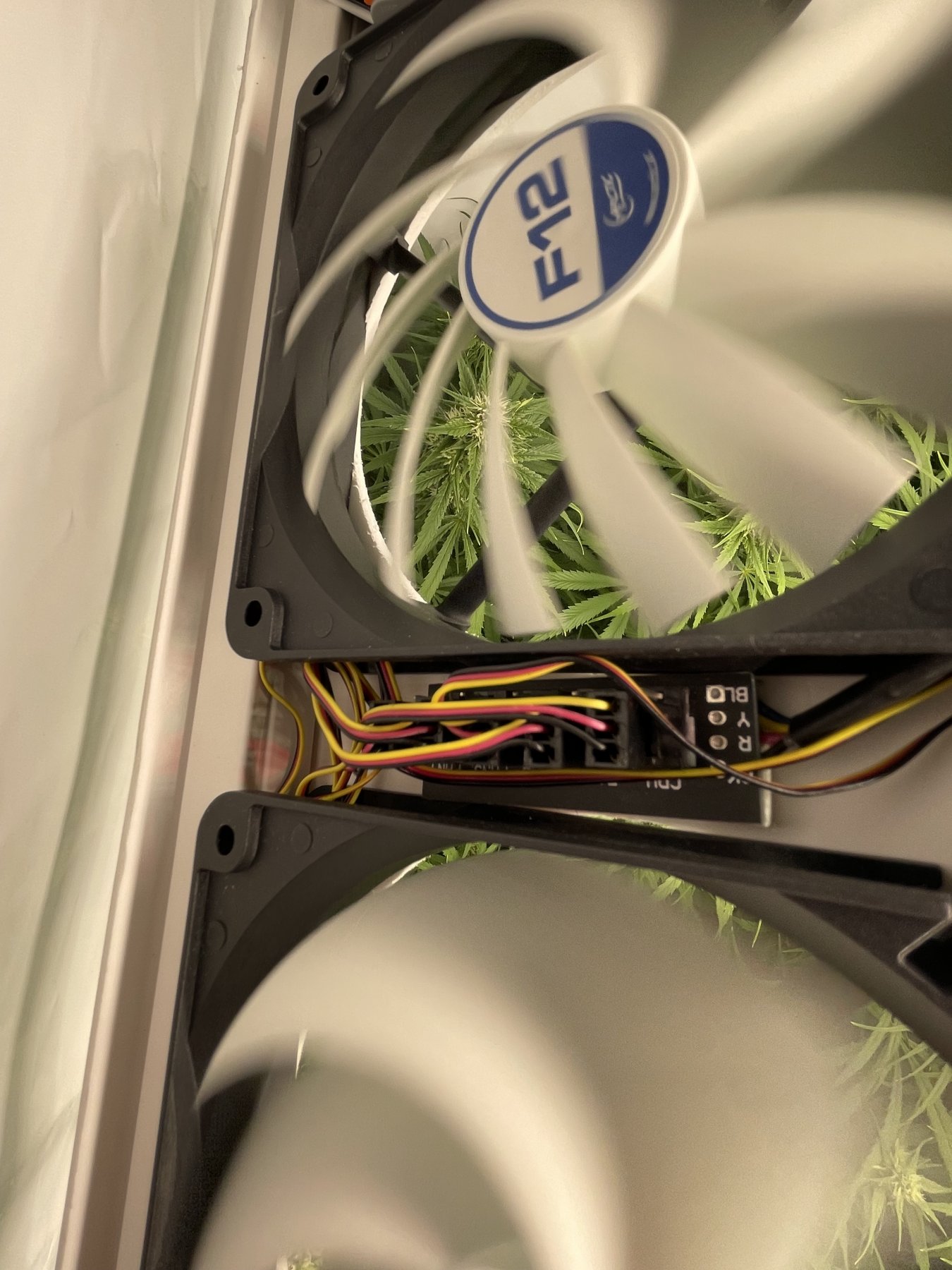

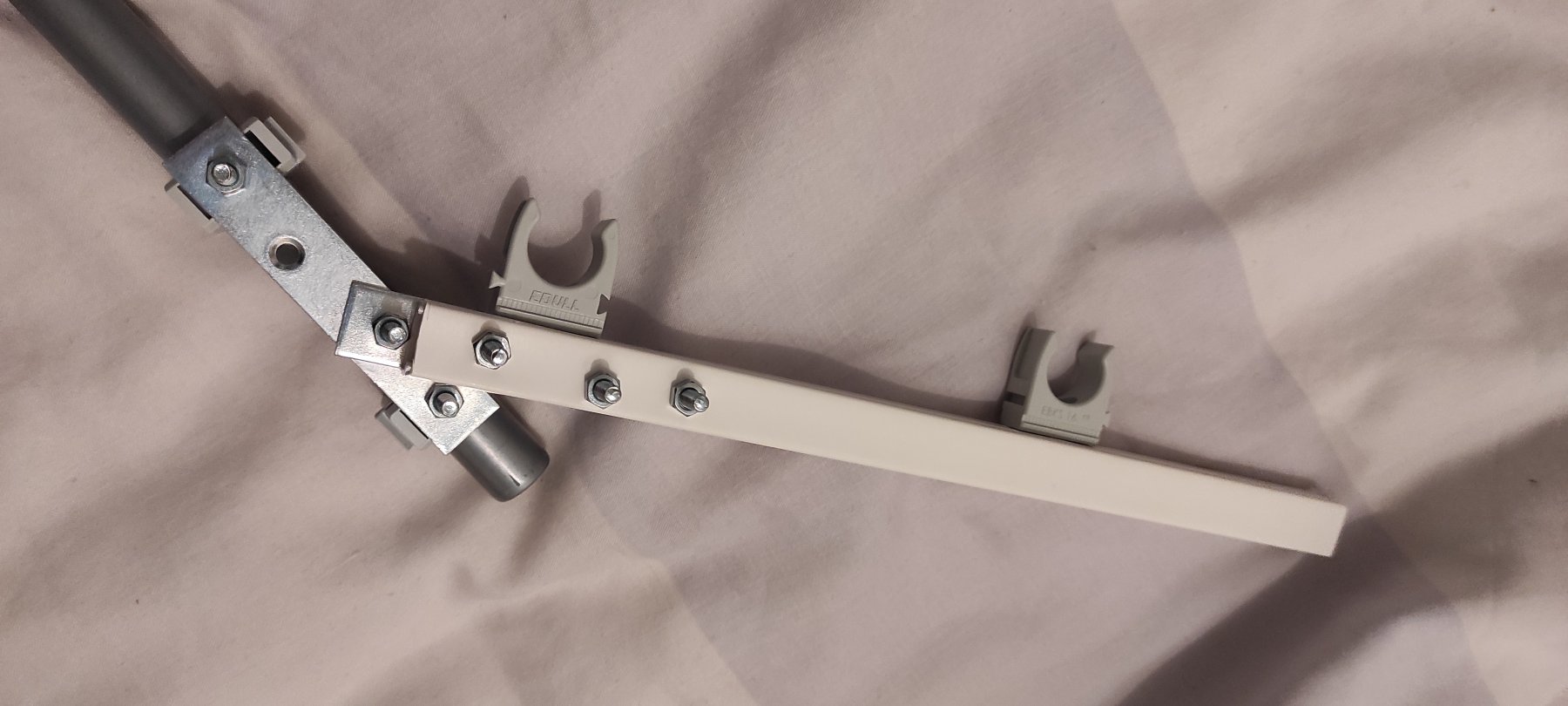

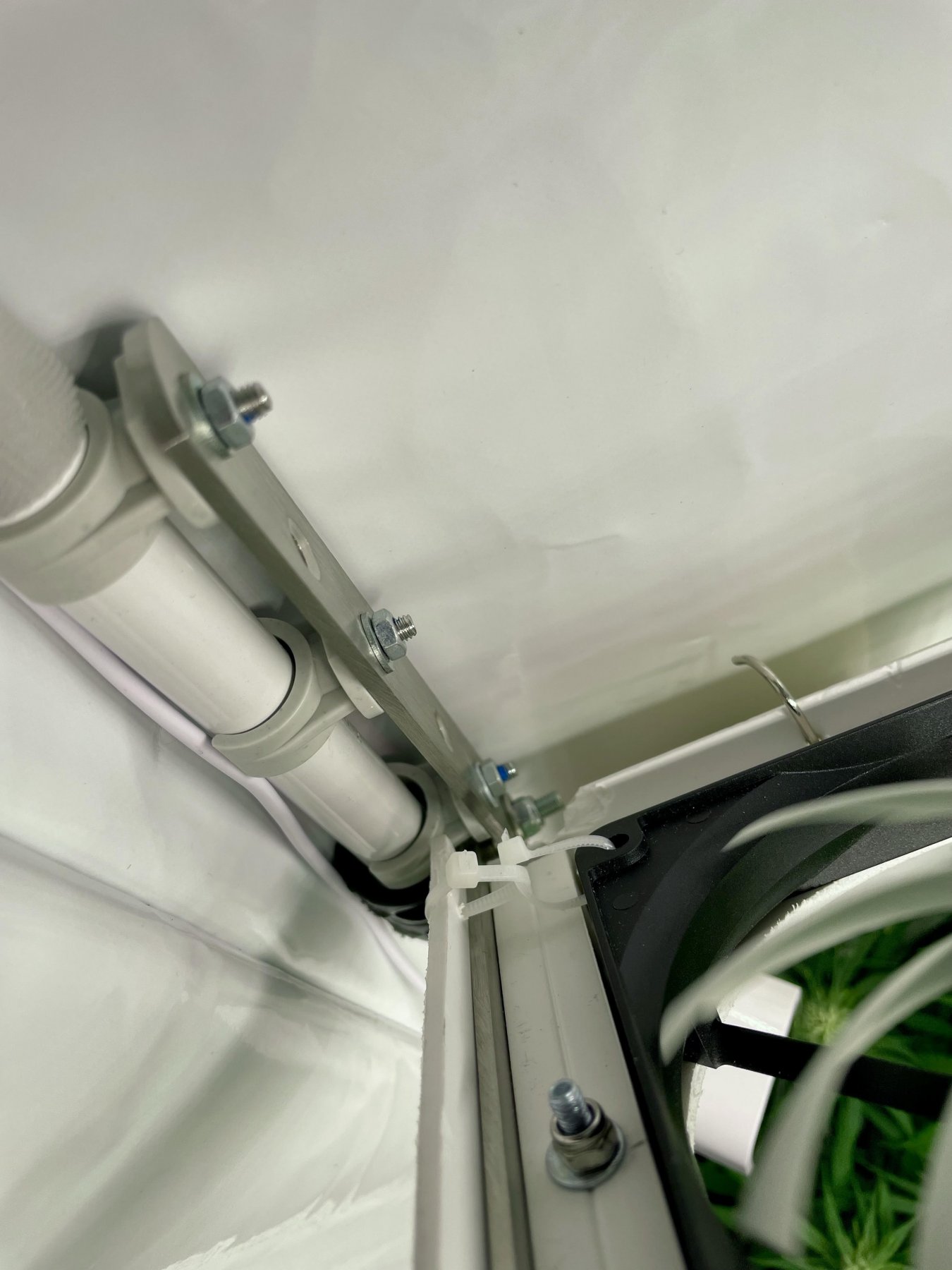

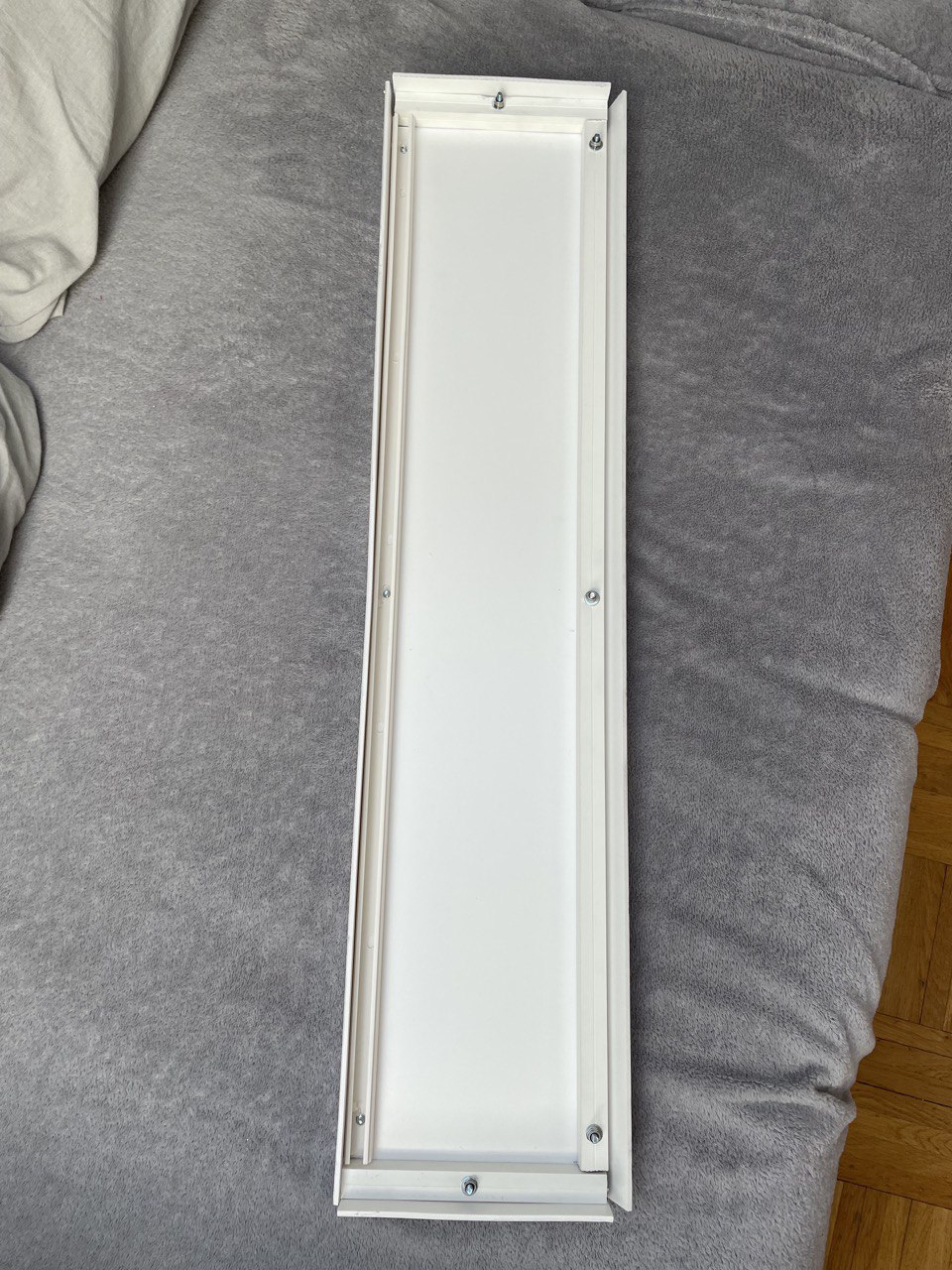

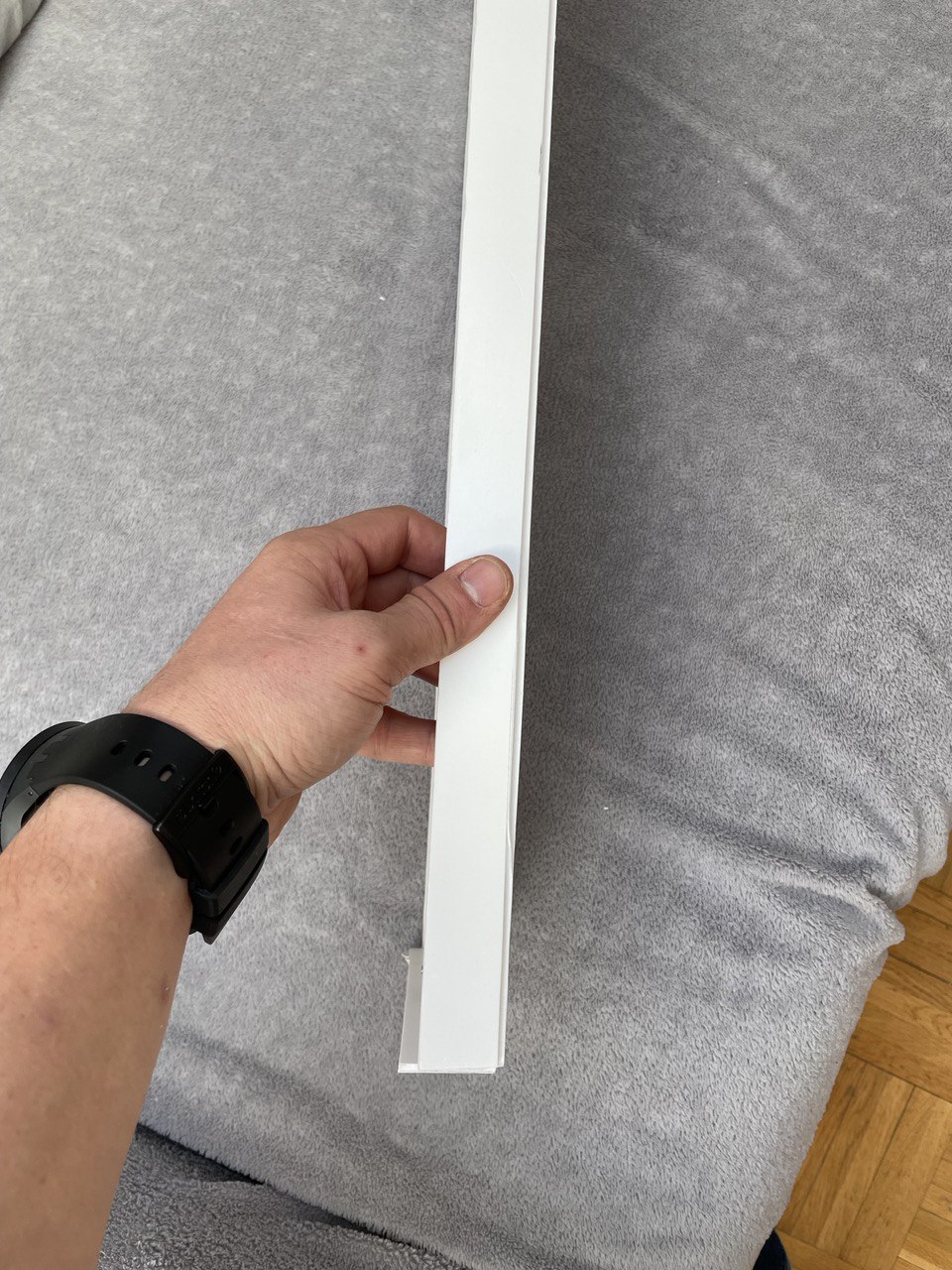

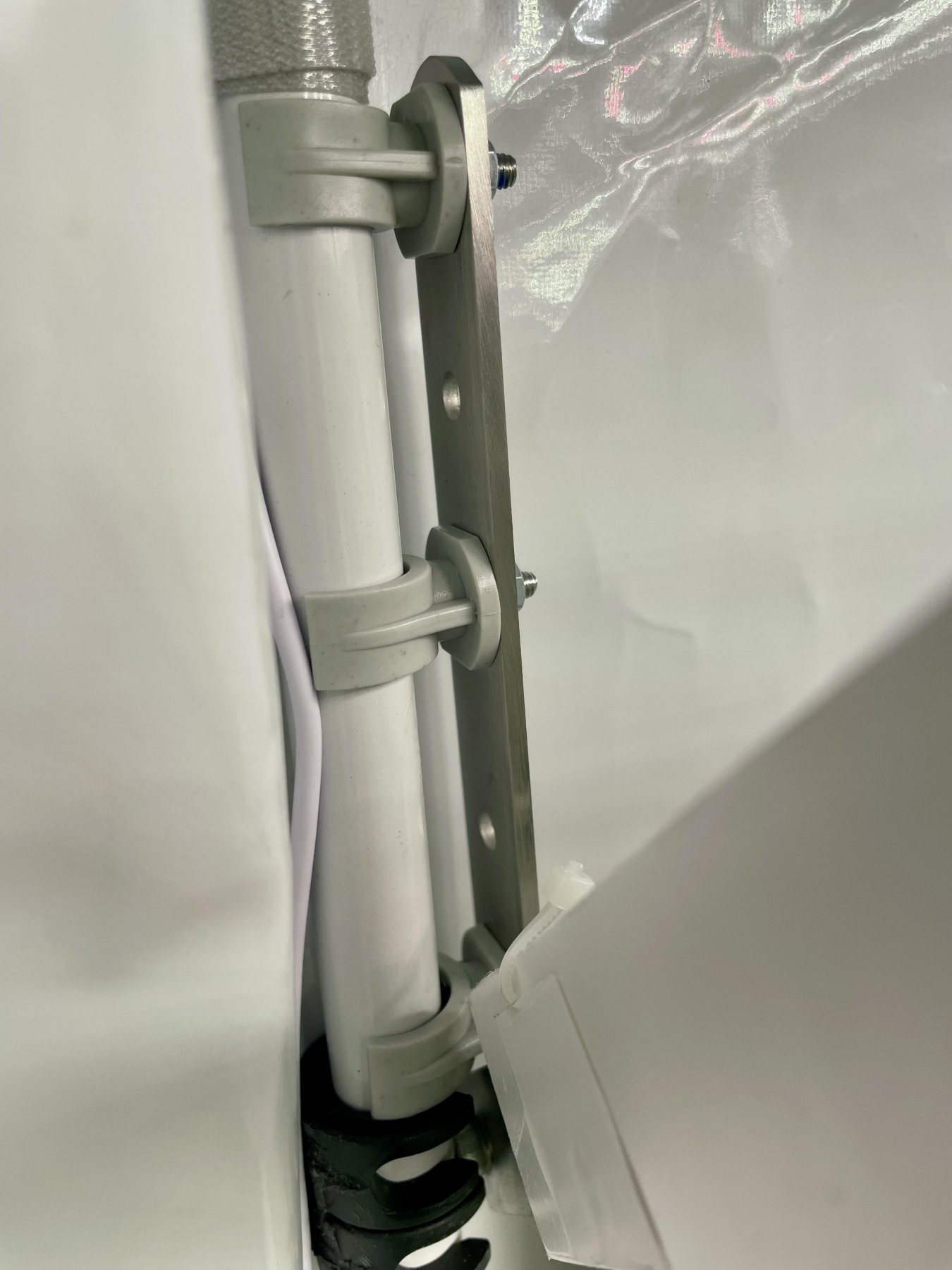

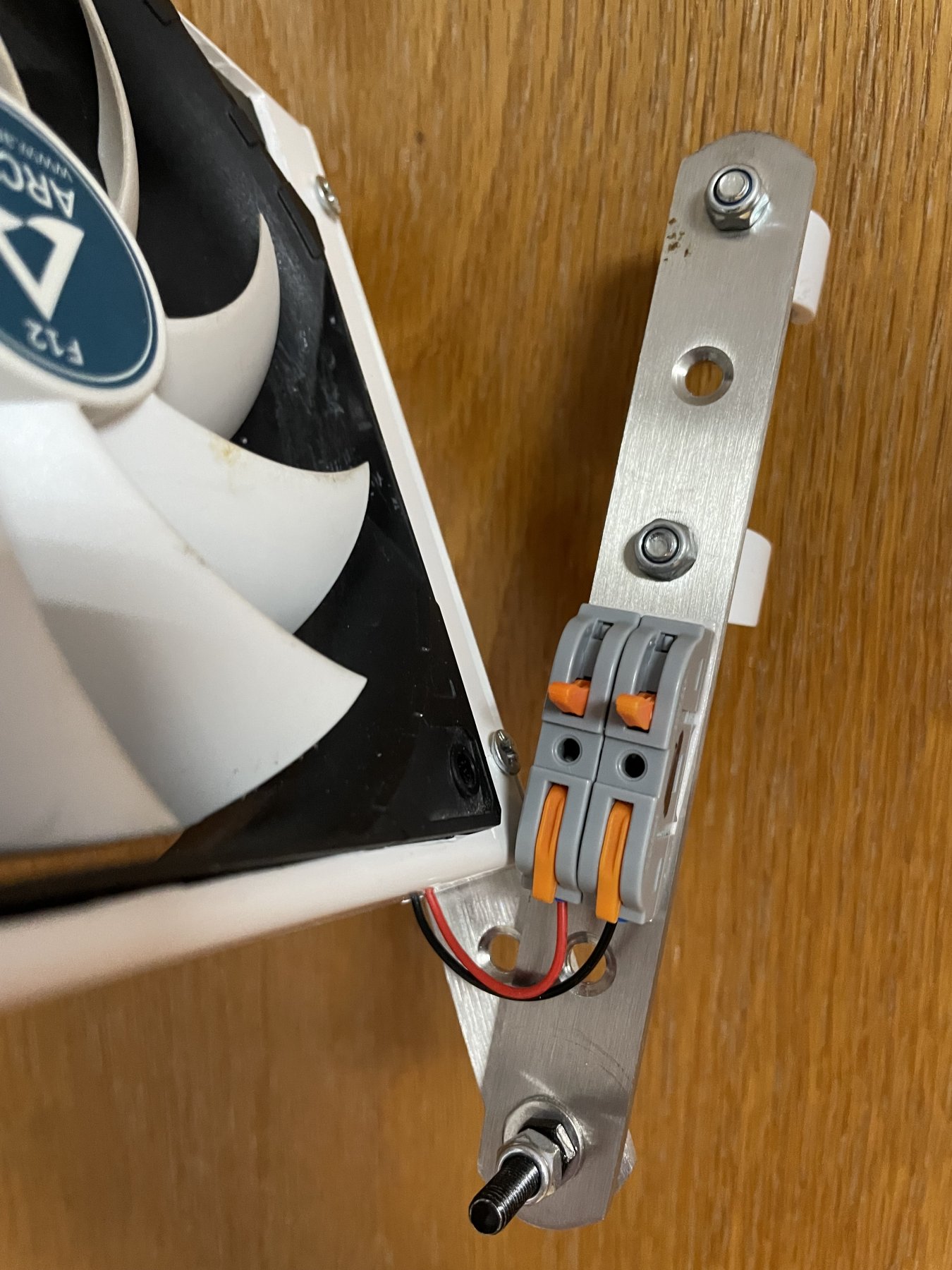

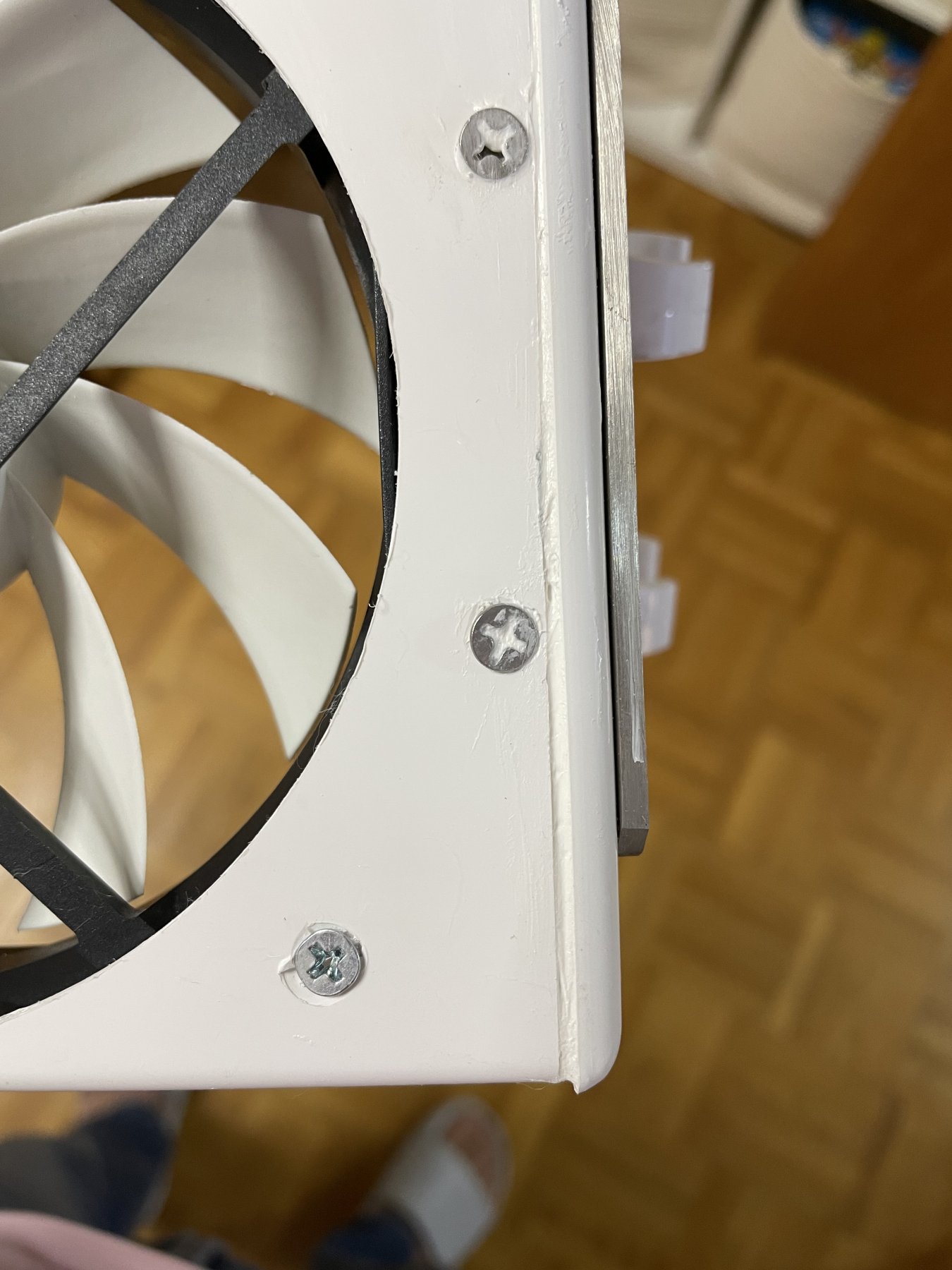

Mozes preimenovati temu, nije problem. Tko bude imao bilo kakvih pitanja u vezi izrade tu sam. A gle to je tako, ne planiram raditi neku proizvodnju pa mi je tako svejedno. Meni je dovoljno da sam se ja uspio snaci sam kad vec nisam mogao kupiti. To i je najveca car uzgoja, konstantno poboljsanje i kemijanje. Kinezi iskopiraju mercedesa da nece moje ventilatore, tako da svakako tu nemam sanse. Jos malo fotki oko strateskih dijelova, spojevi sa vijcima i tako. Tko zeli moze iza ventova postaviti sitnu mrezicu da ne bi nesto upalo u ventove. Ja sam osjetio na svojim prstima :D
Milic355AMBASADOR

nov 2023.

#4

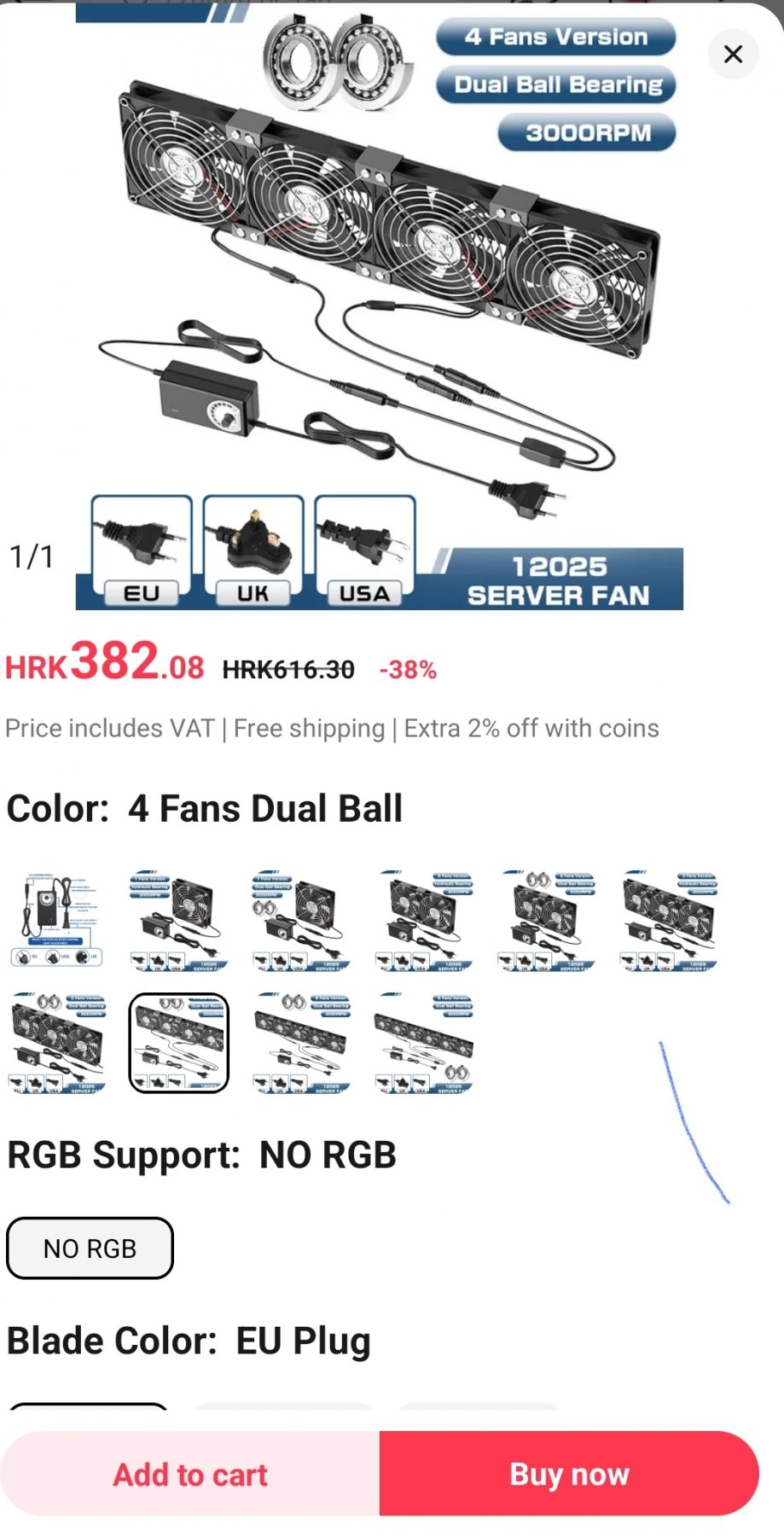

Haha svidio mi se tvoj sistem ventilacije pa sam se dao u potragu ata da iskemijam,pa evo kinezare sto ka~e bizo Haha -5w ventilator koji bas bas jako roka svi su se udili -I USB kabal koji ima 5 istih jackova Sve se to spoji na adapter i deri ,samo jos moram cijev ili neato stavit kao stalak Ventilator koata 50kn i fale mi joa 4 Haha Sori ak je ovo isklju ivo tvoja tema al eto imo sam potrebu napisat posto bi vrijeme i mo~da novac uatedio
S m a kZMAJ

nov 2023.

#5
zakon :thumb: a joa je zanimljivije kako si rijeaio ventilaciju na ispuhu sa regulacijom vrtnje sa onim potenciometrom
beštijaZMAJ

nov 2023.

#6
@Milic355 imao sam te vetove prije 6-7 godina. Bucni su jako i ne pusu nista jace od pc ventova. Poanta ovoga bara je da ne zauzima puno mjesta nego minimlno. Takoder bitno je pozicioniranje da ne smeta svjetlu i sl. @Smak von Lubenica ventilator je spojen na trafo sa 5 brzina, potenciometar stvara zujanje motora.
showtekISTRAŽIVAČ

nov 2023.

#7
Koliko je te to koatalo cca? Izbacilo mi neato :)
beštijaZMAJ

nov 2023.

#8

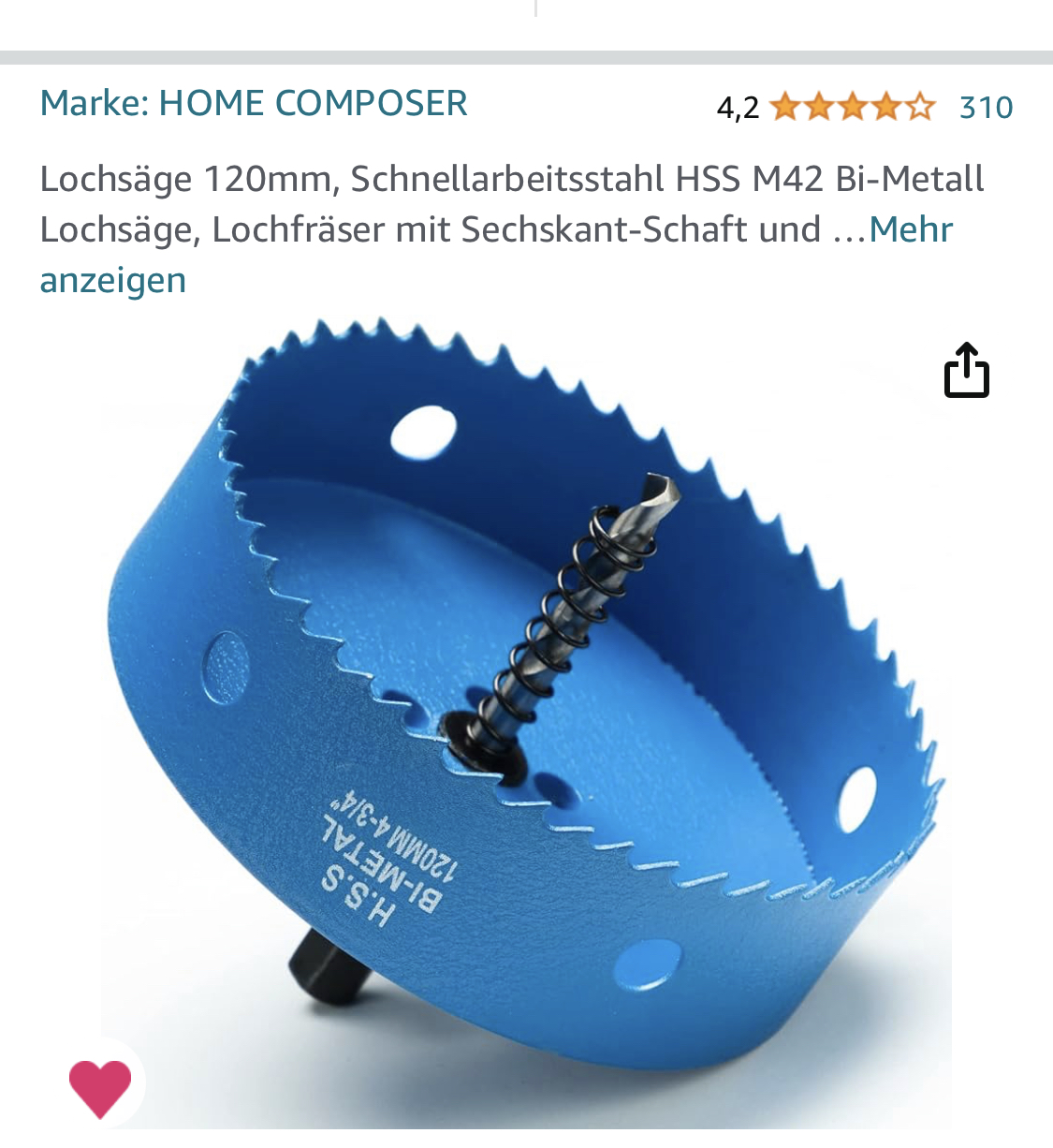

Oko 100€ za dva boksa, veliki i mali Ventilatori 5kom pakovanje 20€, ostale sam imao vec od prije. Ploca 20€, svrdlo 120mm 13€, adapter 13€, kabl 5€, kleme 7€, sarafici imam svoje ali nek bude 10€, nosaci 14€, drzaci za cijev 3€ . Ovo gore izgleda isto dobro, ja sam svoje gledao tako da to i lijepo izgleda uz funkciju.
ReadycoolPOZNAVALAC

mar 2024.

#9

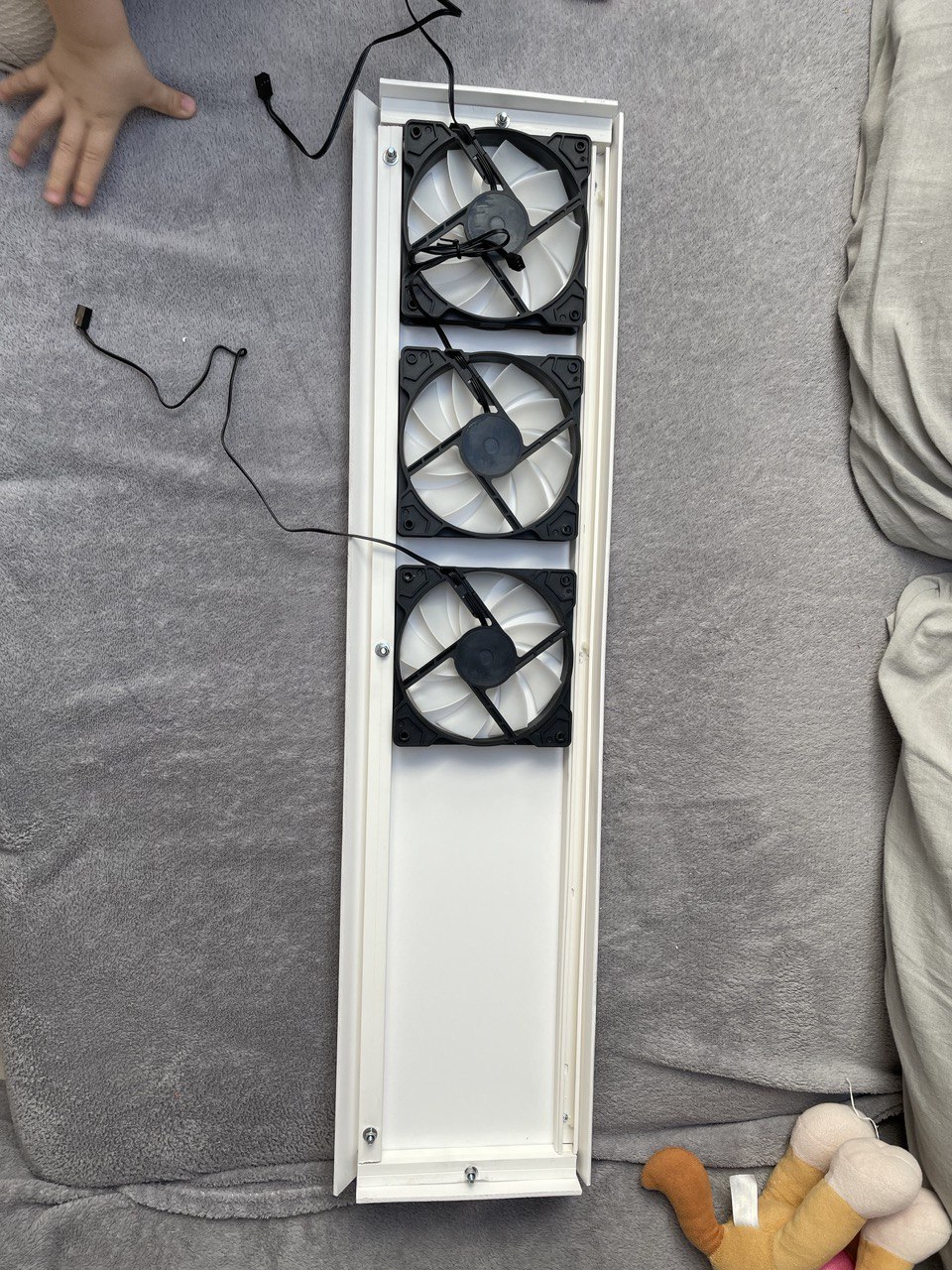

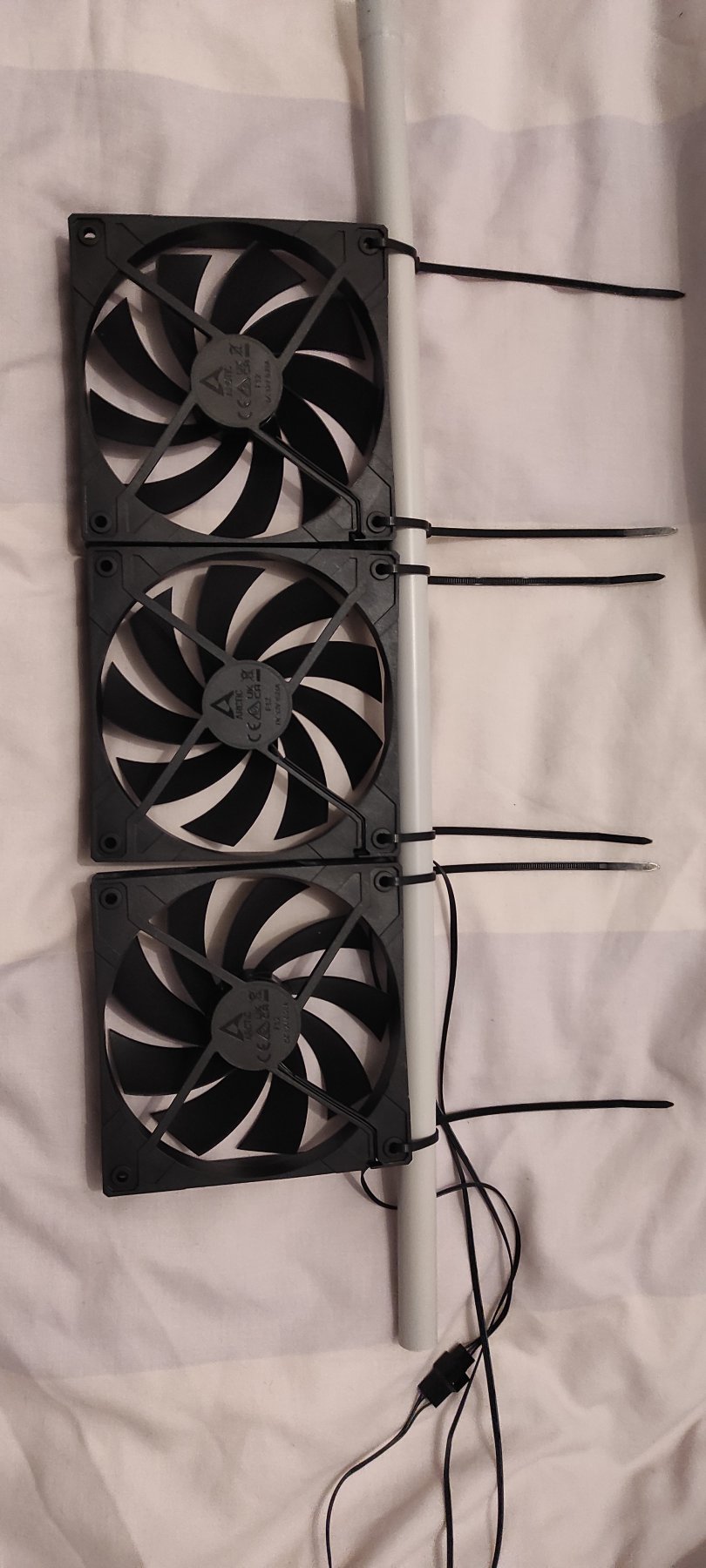

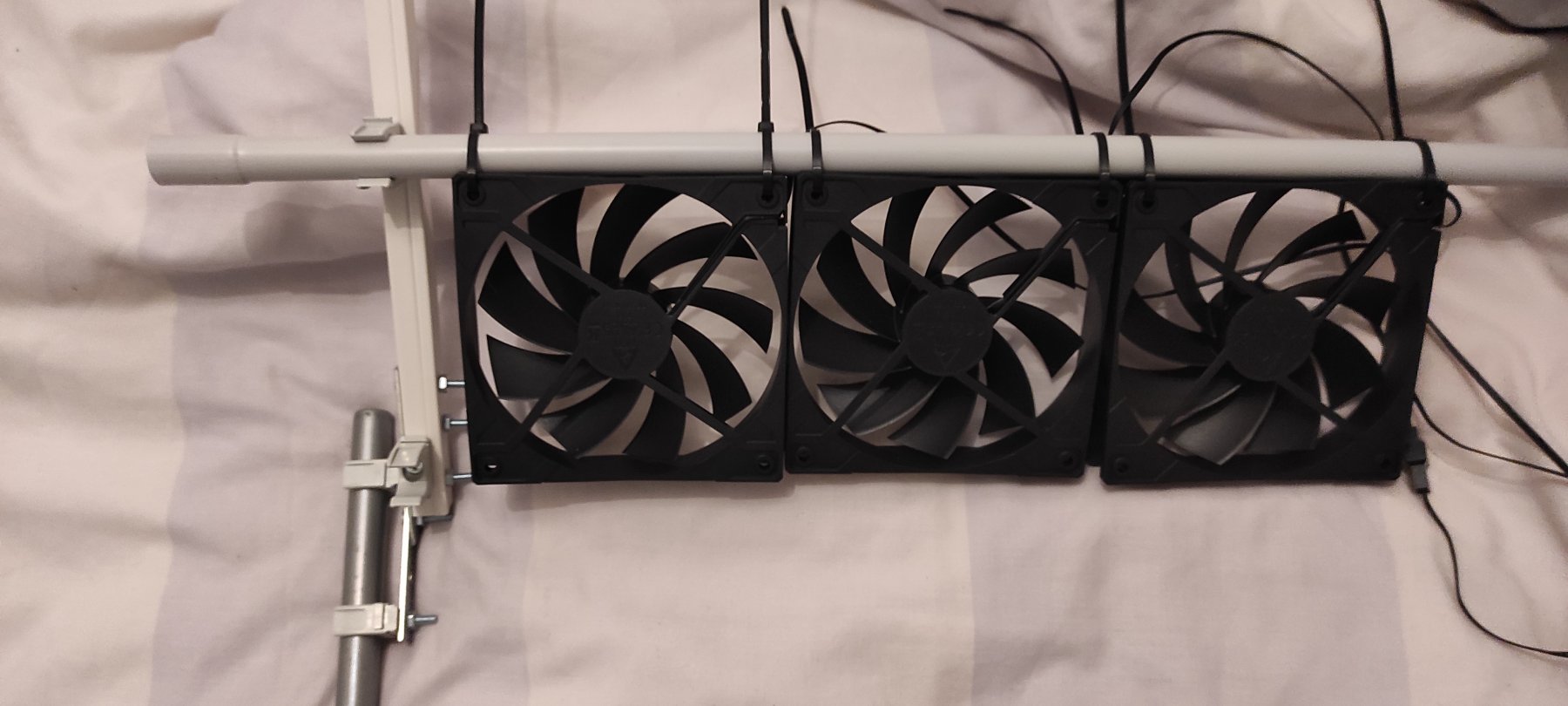

Evo da se i ja upiaem. Nakon viae razli itih opcija unutarnje ventilacije, zujanje i buka su prevagnule da i ja napravim Vent Bar by bestija. Nisam mogao nabaviti PVC plo u za montiranje ventilatora pa sam ih zakacio na 16mm plasticnu cijev. Na nosa e sam stavio dodatne kop e za tu cijev koju montiram na njih. Ovako sam dobio individualni pristup svakom ventilatoru u smislu kuta puhanja. Hvala bestija na super tutorialu i na odgovorima potrebnim za izradu.
beštijaZMAJ

mar 2024.

#10
Bravo, svida mi se izvedba. Neka te dobro sluzi.
sergio11AMBASADOR

sep 2024.

#11

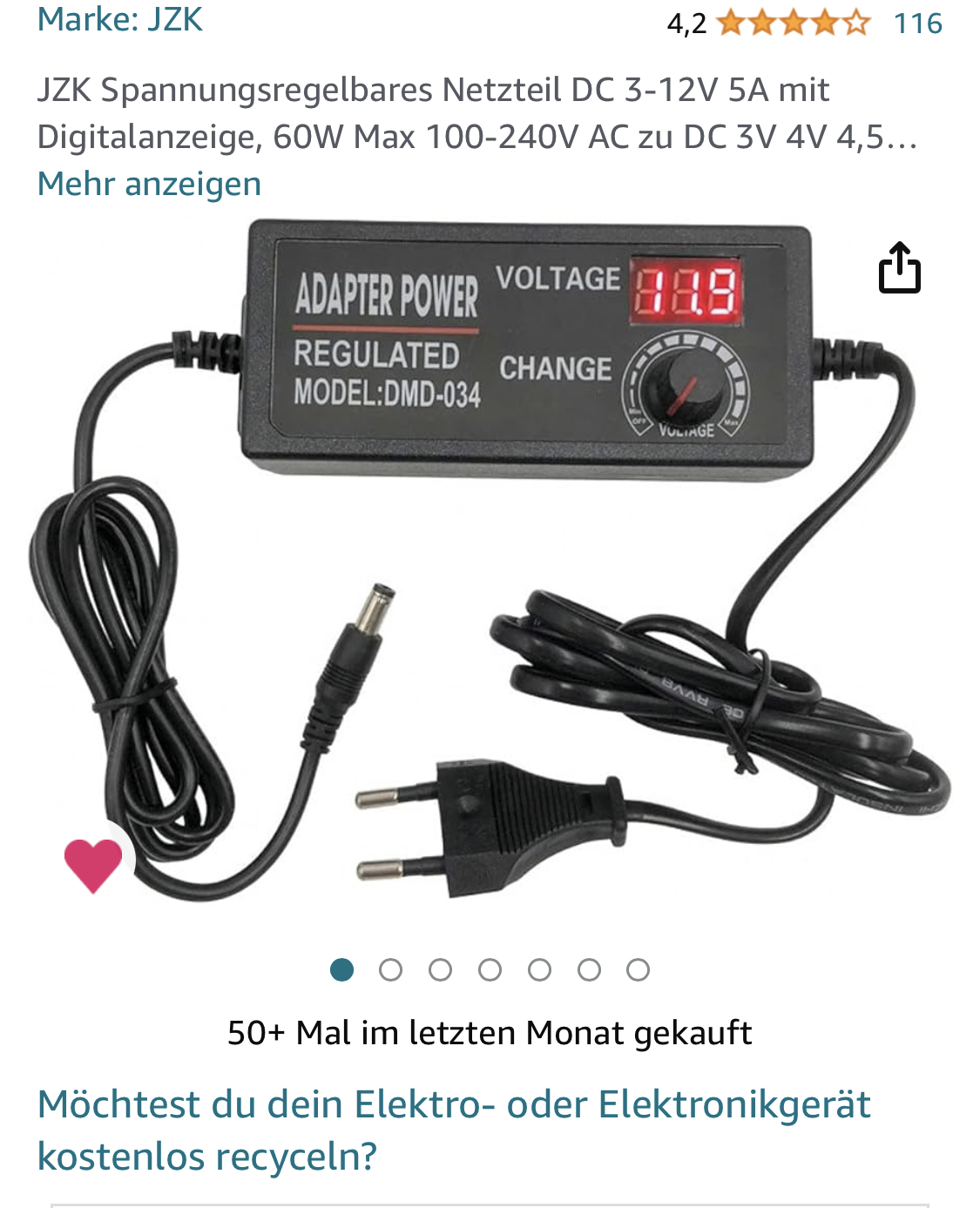

@beatija Kolega, izvini ako te ometam, ali jedno pitanjce, dok ekam da doe oprema, bacio sam se u izgradnju ventova kao sto si ti napravio :banana_rasta::banana_rasta: Mrak izgledaju, a poato ne mogu pronai ono ato ~elim to no, napravit u ovakve. Pitanje glasi, odrezem kraj kabla na PC FAN HUBU, kod jacka i isto to napravim i na adapteru, i samo spajam crvena- crvena, crna-crna? Napisao si to gore, ali sigurnije mi je provjerit. Jer smo ko klinci rezali te adaptere pa su unutra bile one obicne ~ice, nije bilo crvene i crne. Zato samo provjeravam. Ne znam gdje si naaao adapter 5V s regulacijom, ja sam nakon 2h googlanja, samo na Ali expressu pronaaao i poru io ::listomahanje::::listomahanje::
beštijaZMAJ

sep 2024.

#12

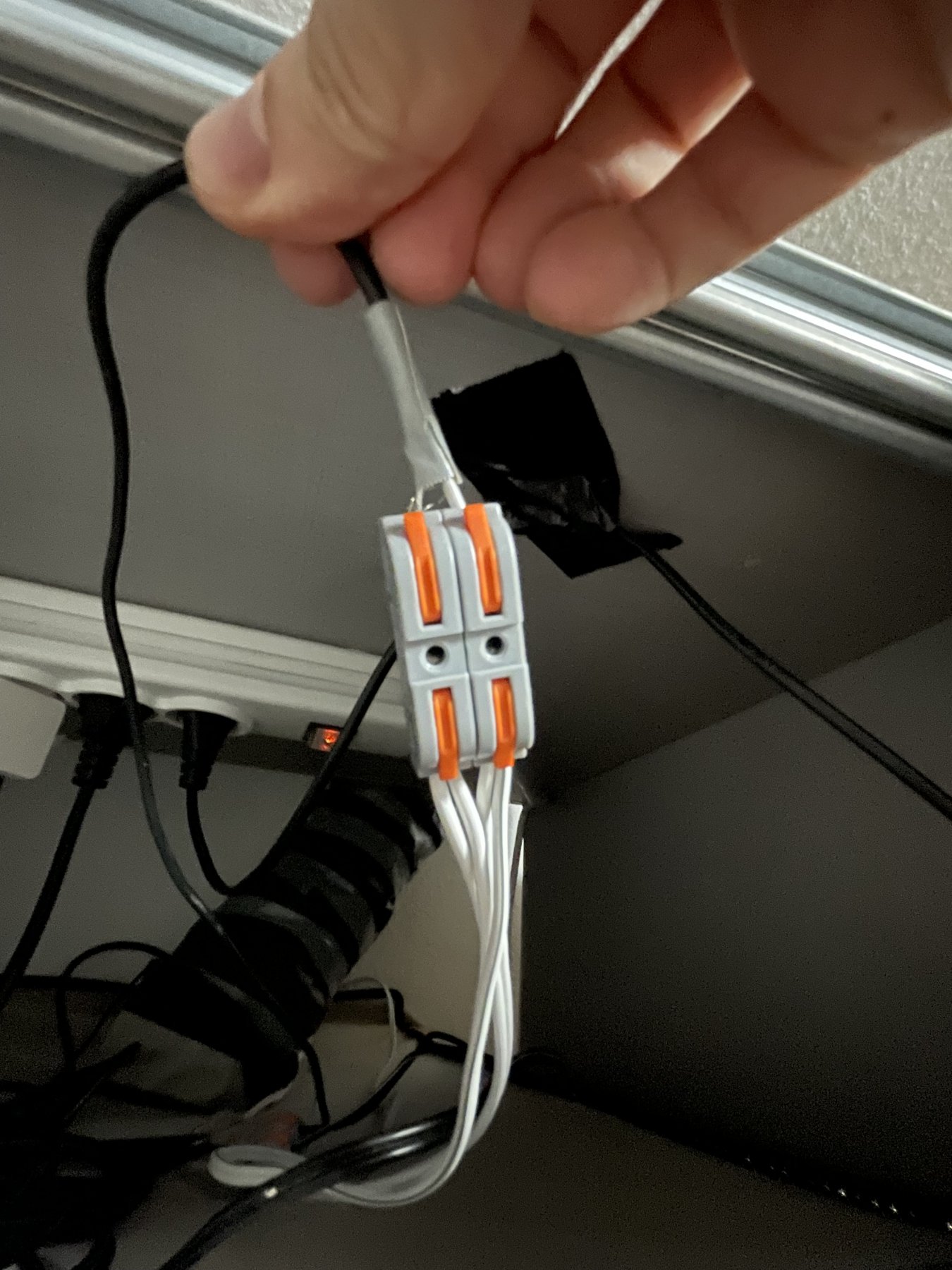

amazon, nema da nema! mozes odrezat kako si napisao i tim redosljedom pratis boje. Mozes zalemit vrhove kablova pa sa klemom nekom spojiti ili ako hoces dikret na zicu zamotat i izolirkom zalijepiti. tebi na volju ali ja bi ipak to urednije slozio bez obzira sto nije jaka struja. Ne vrijedi riskirat pozar ili nesto, nikad ne znas.
sergio11AMBASADOR

sep 2024.

#13
Hvala pajdo. Ma zalemit cu i stavit u termo bu~ire i to je to. :rasta:
sergio11AMBASADOR

okt 2024.

#14
@beatija pomagaj druze :) Stiglo mi je sve identicno kao tvoje, ali, uvijek ima ono ali, na fan hubu imam 4 identicne ~ice, nema u bojama kao kod tebe. Pokusavam spojit na sve nacine sa ovim adapterom sa voltazom, gledao sam tvoje zice i probao tako, i kak god spojio, ne pokrece mi ventilator:grrr::grrr: edit* - Krivo sam spojio, proradilo::ludak::
beštijaZMAJ

okt 2024.

#15
4 zice su nema puno kombinacija :D Drago mi je da fecera, samo gas!
beštijaZMAJ

nov 2024.

#16

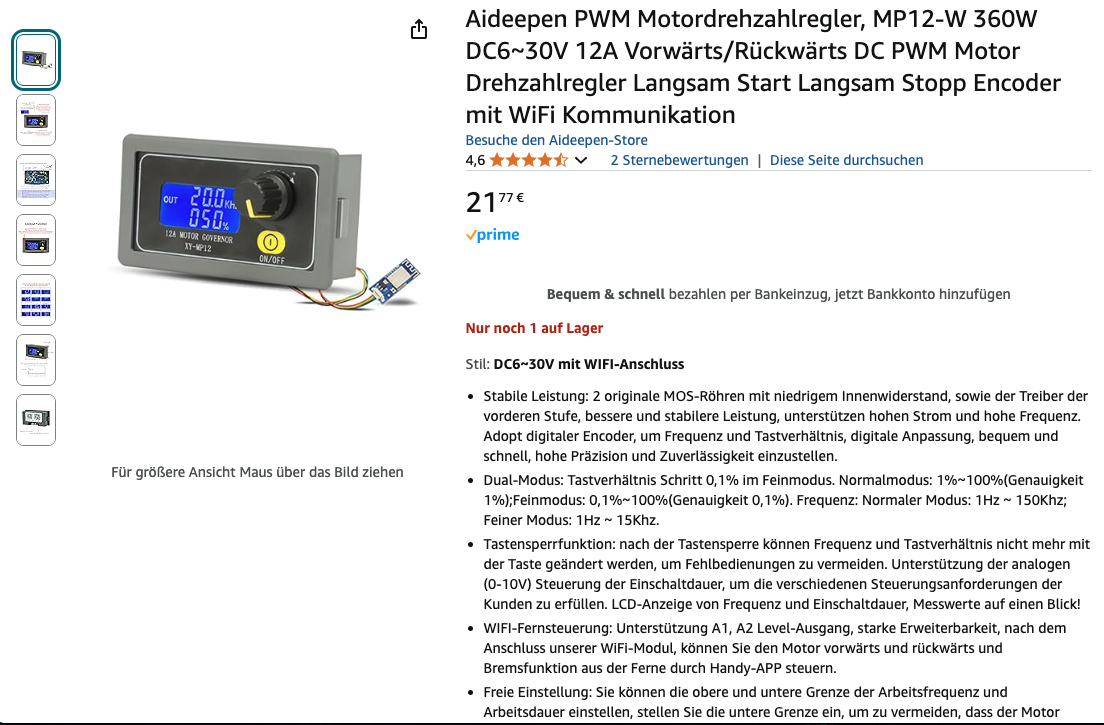

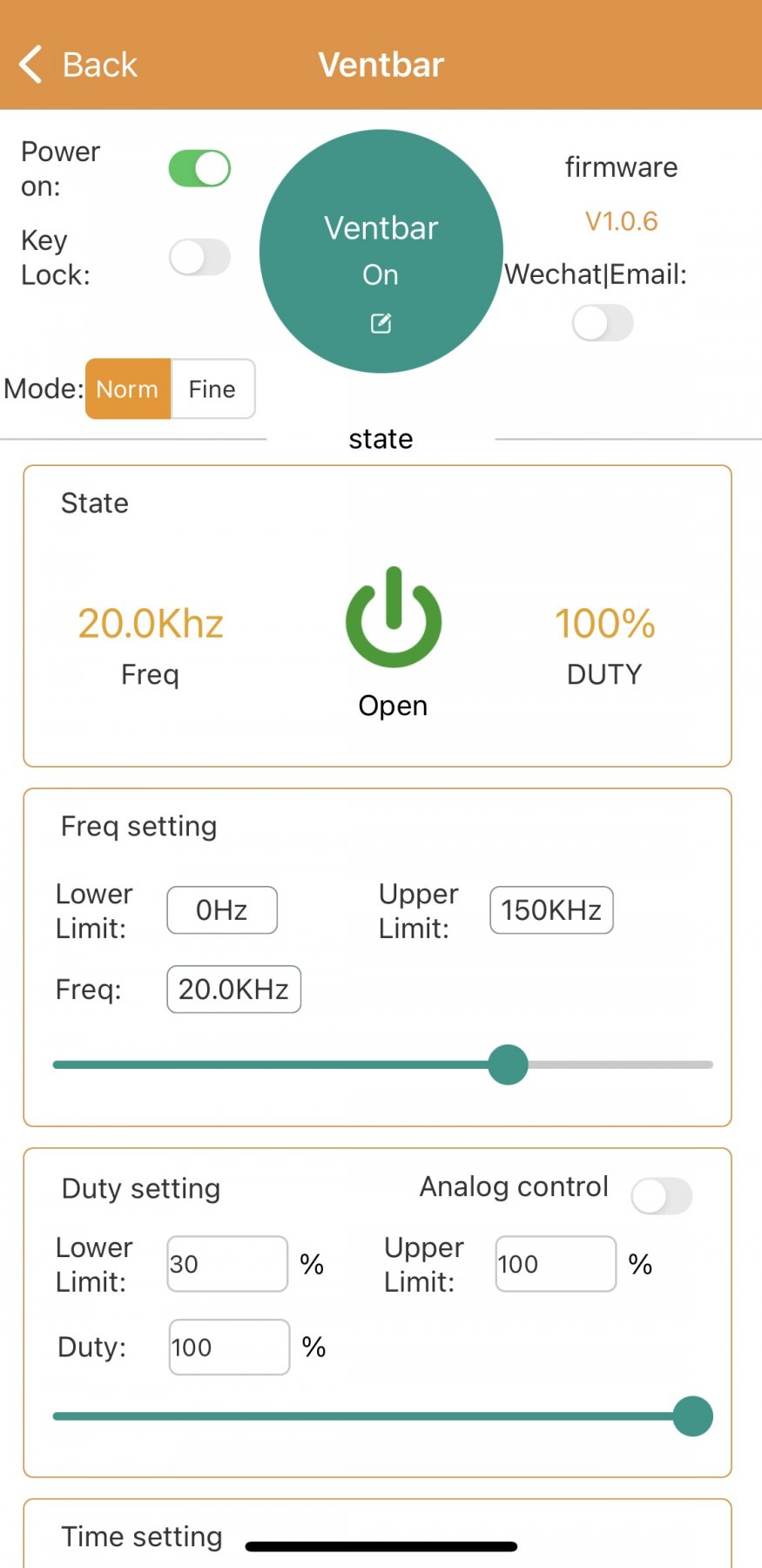

Sad imam i wifi kontrolu za vent bar preko aplikacije. Potreban je ovaj uredaj , ima ga na aliju pod drugim imenima. Jednostavno za spojiti ali prilikom uparivanja uredaja potrebno iskljuciti vpn i prici na pola metra od rutera.
BizzzoZMAJ

nov 2024.

#17
Odli no. Fercera li kako spada?
beštijaZMAJ

nov 2024.

#18
Naravno, sljaka sve perfektno.
beštijaZMAJ

jan 2025.

#19

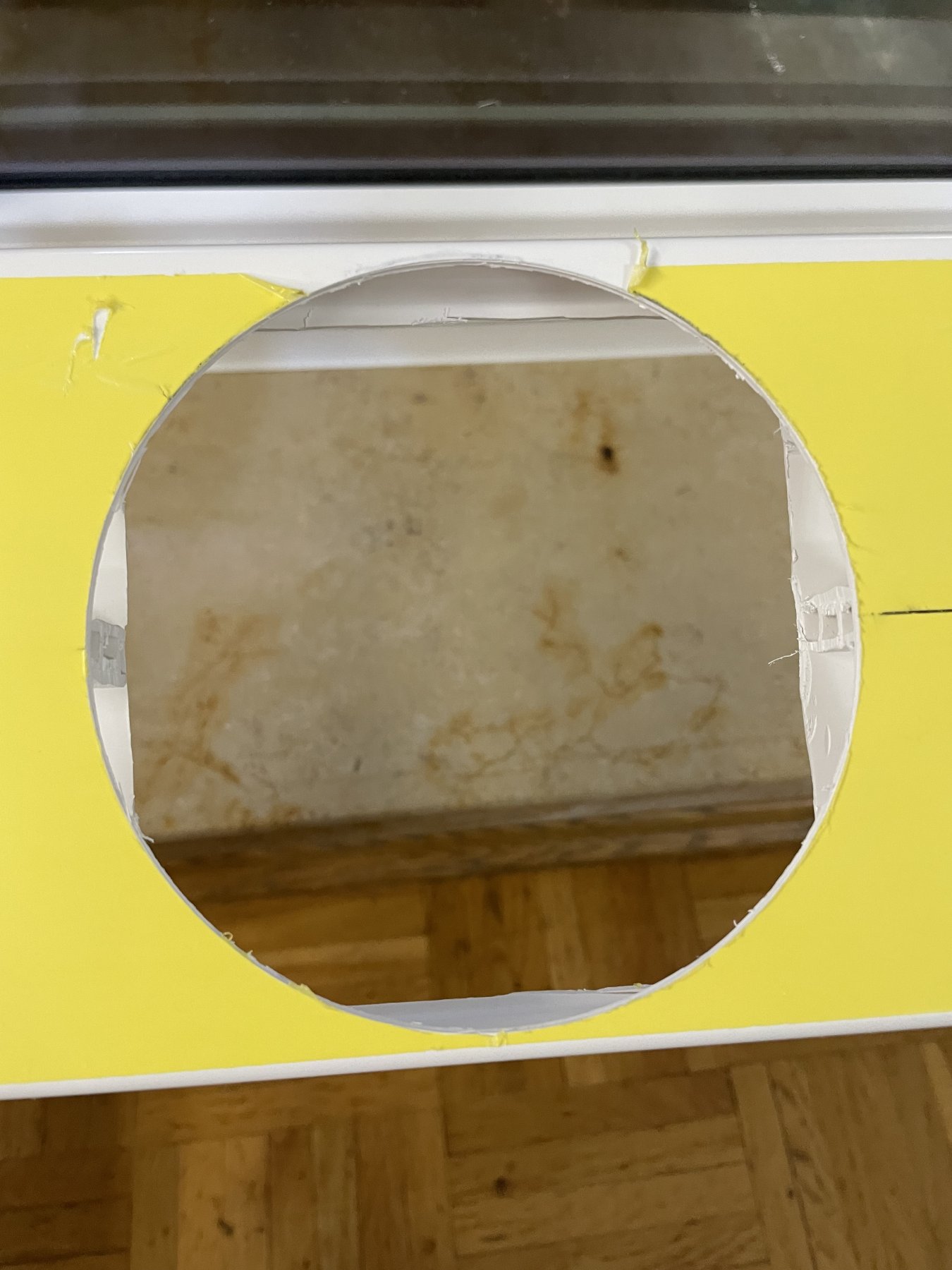

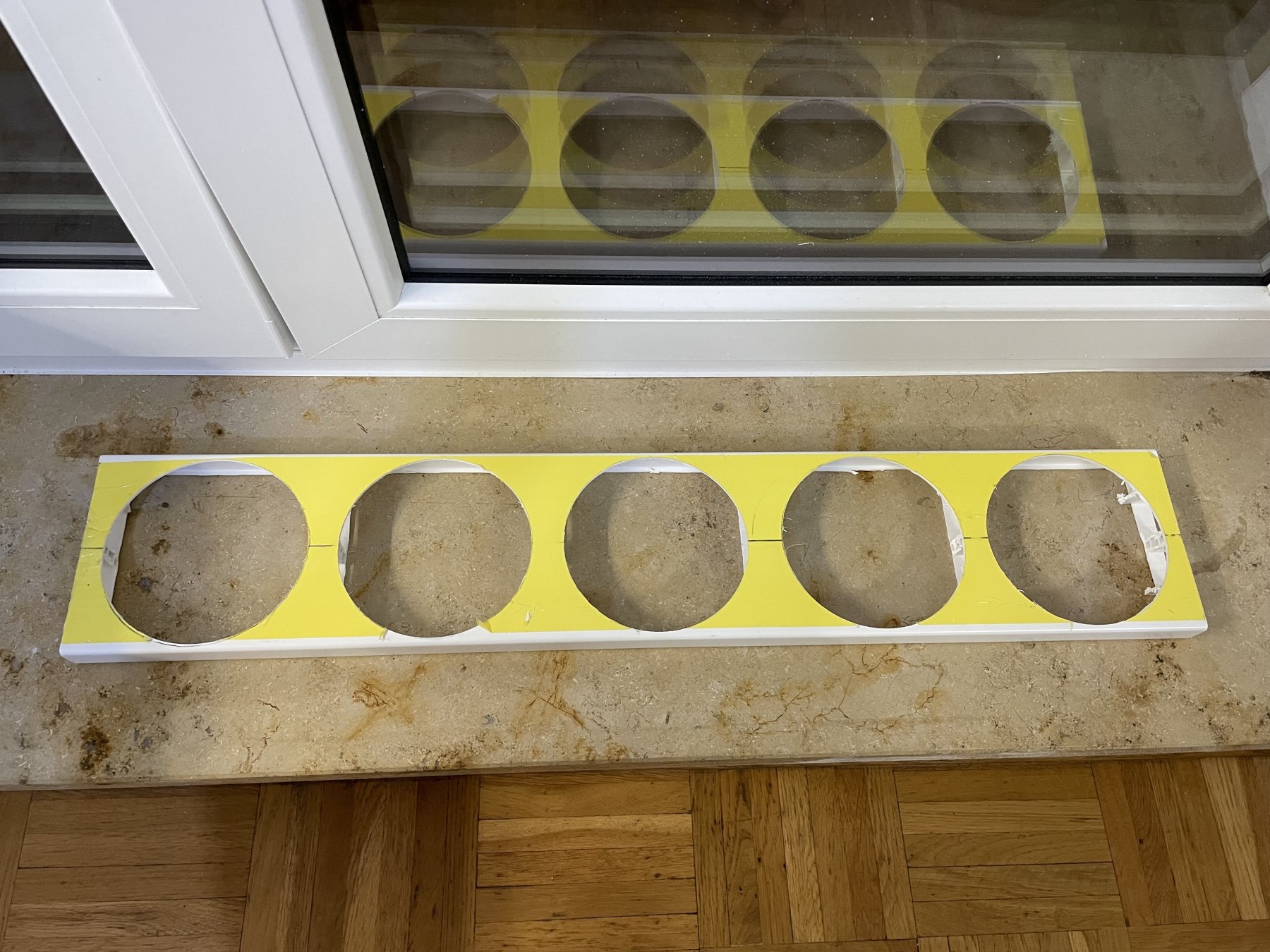

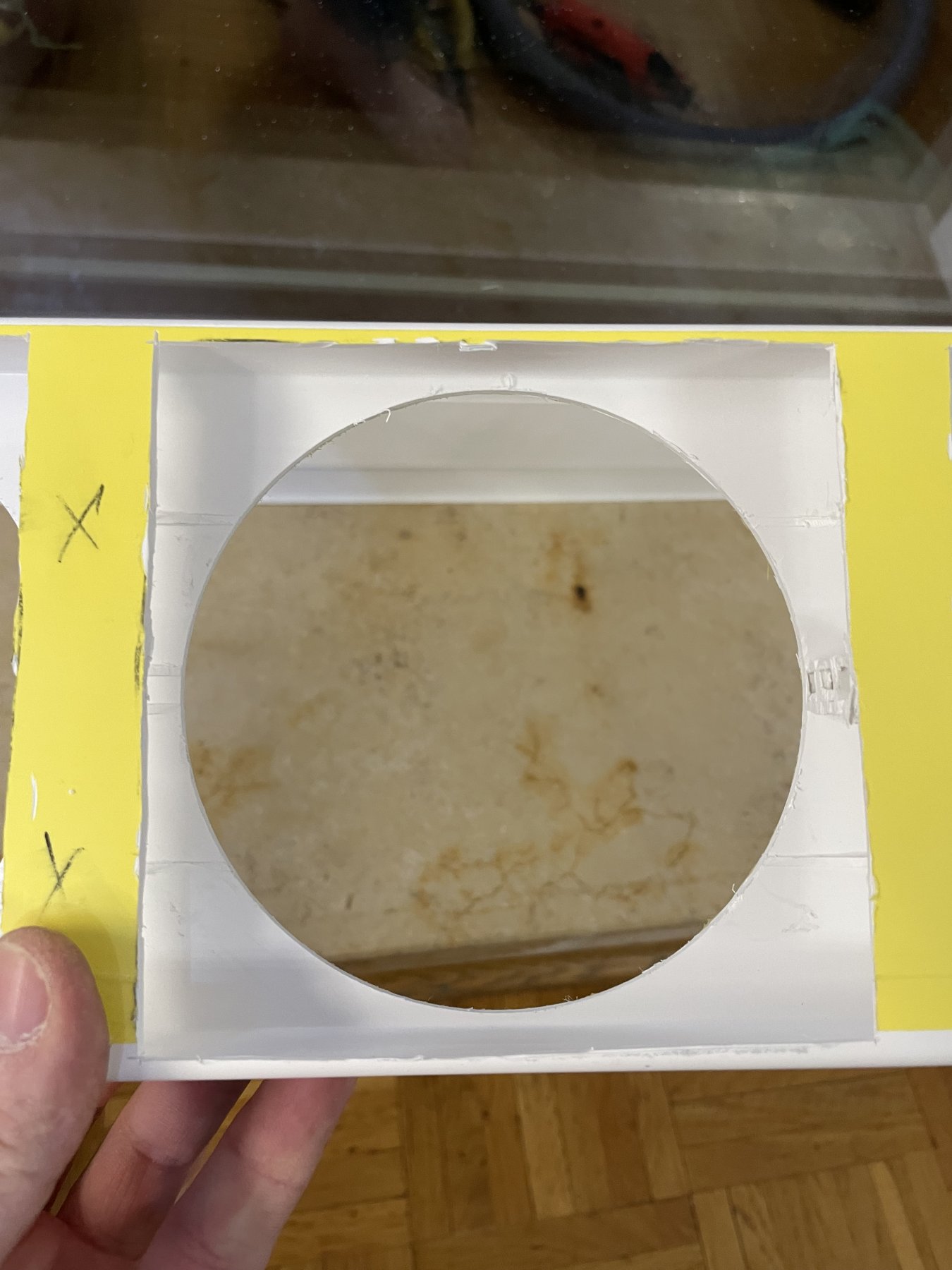

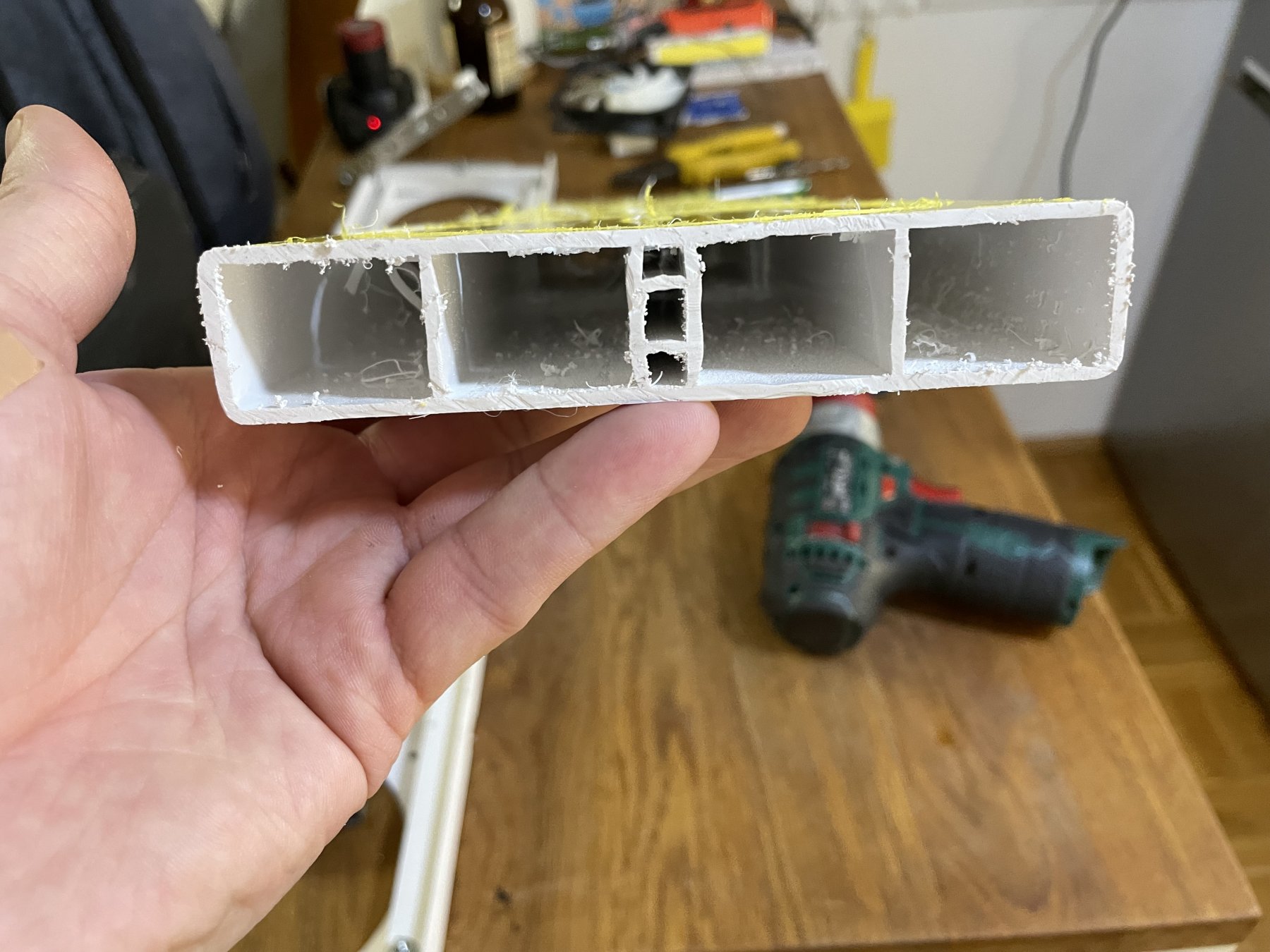

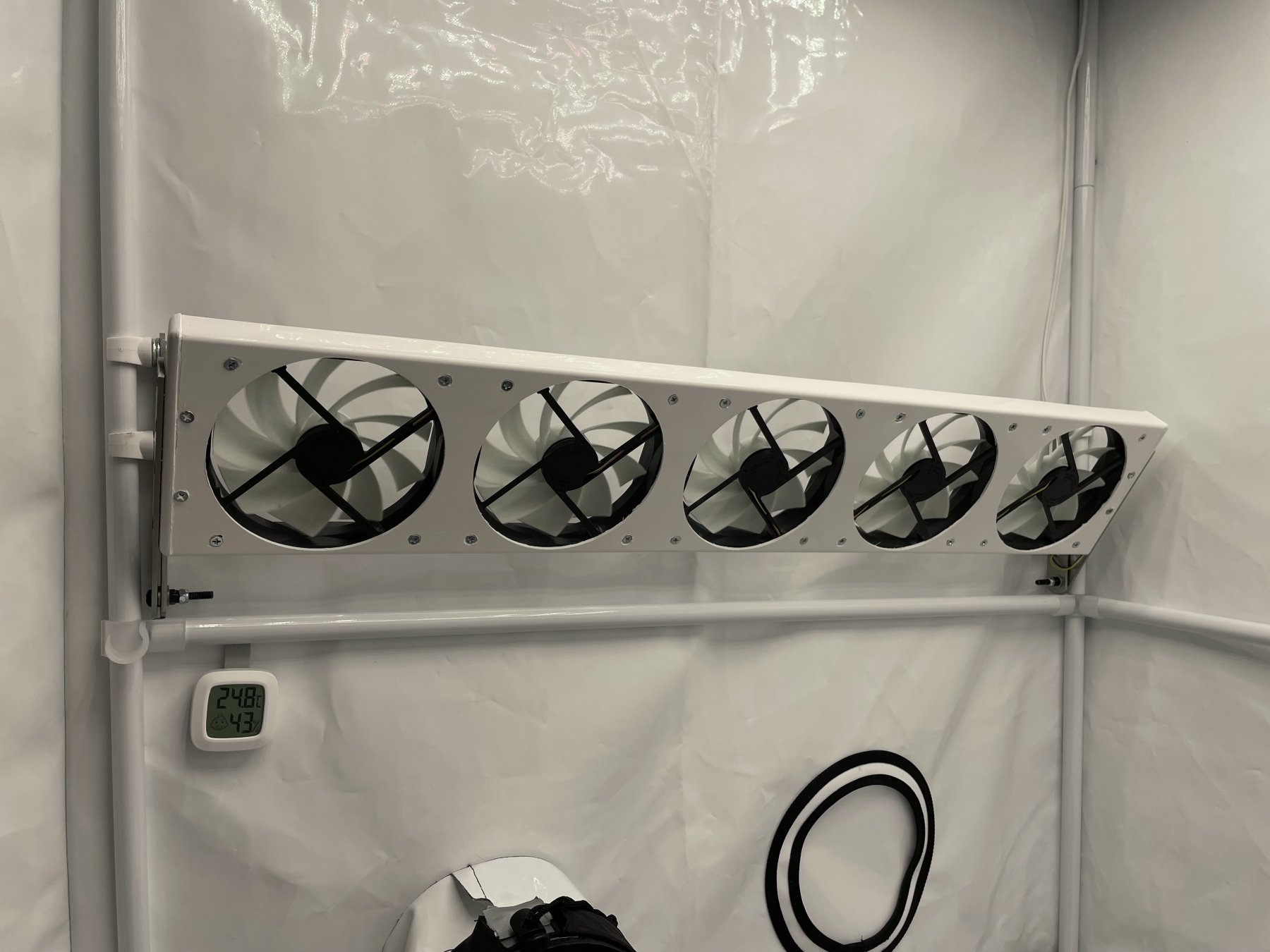

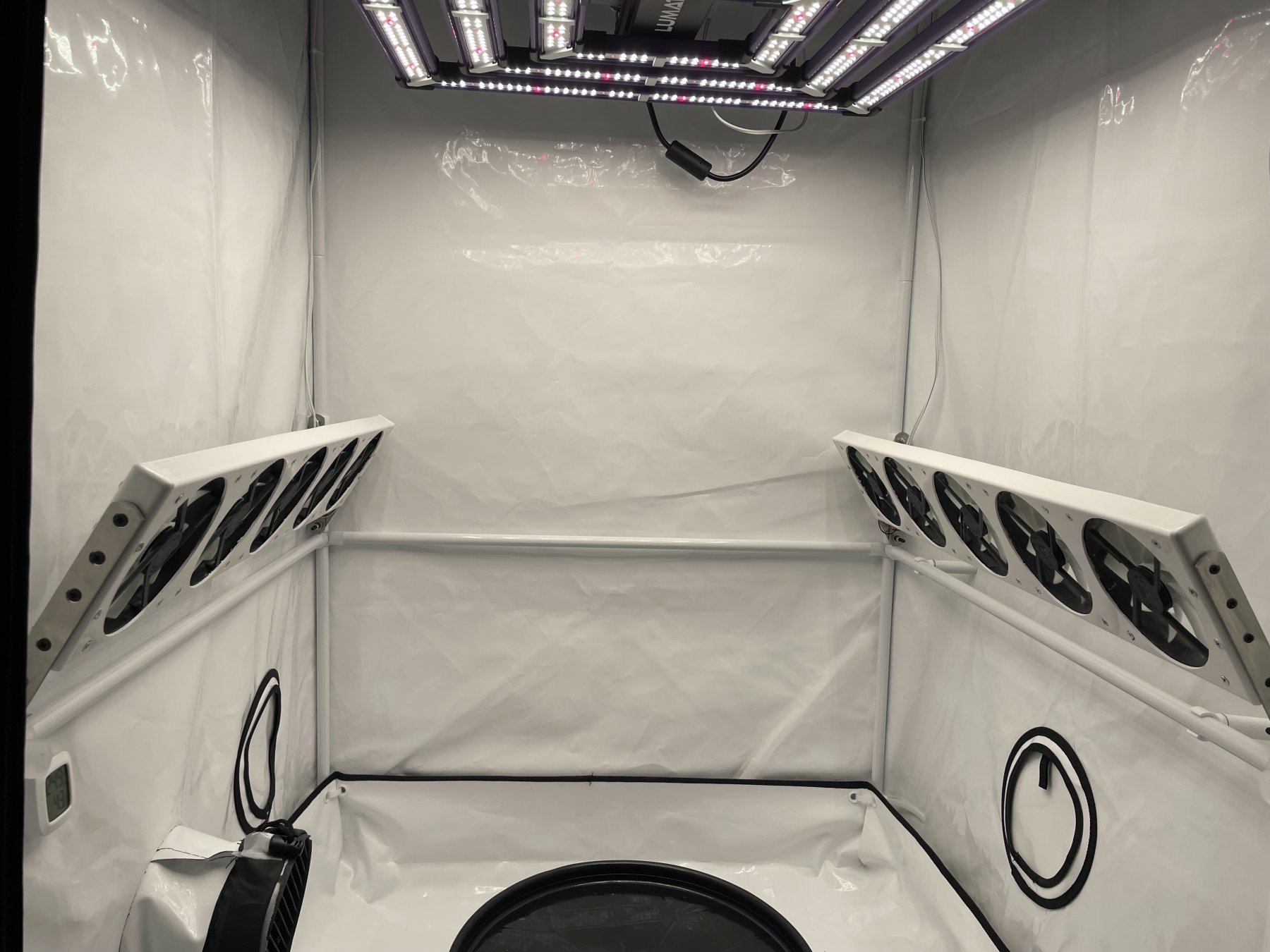

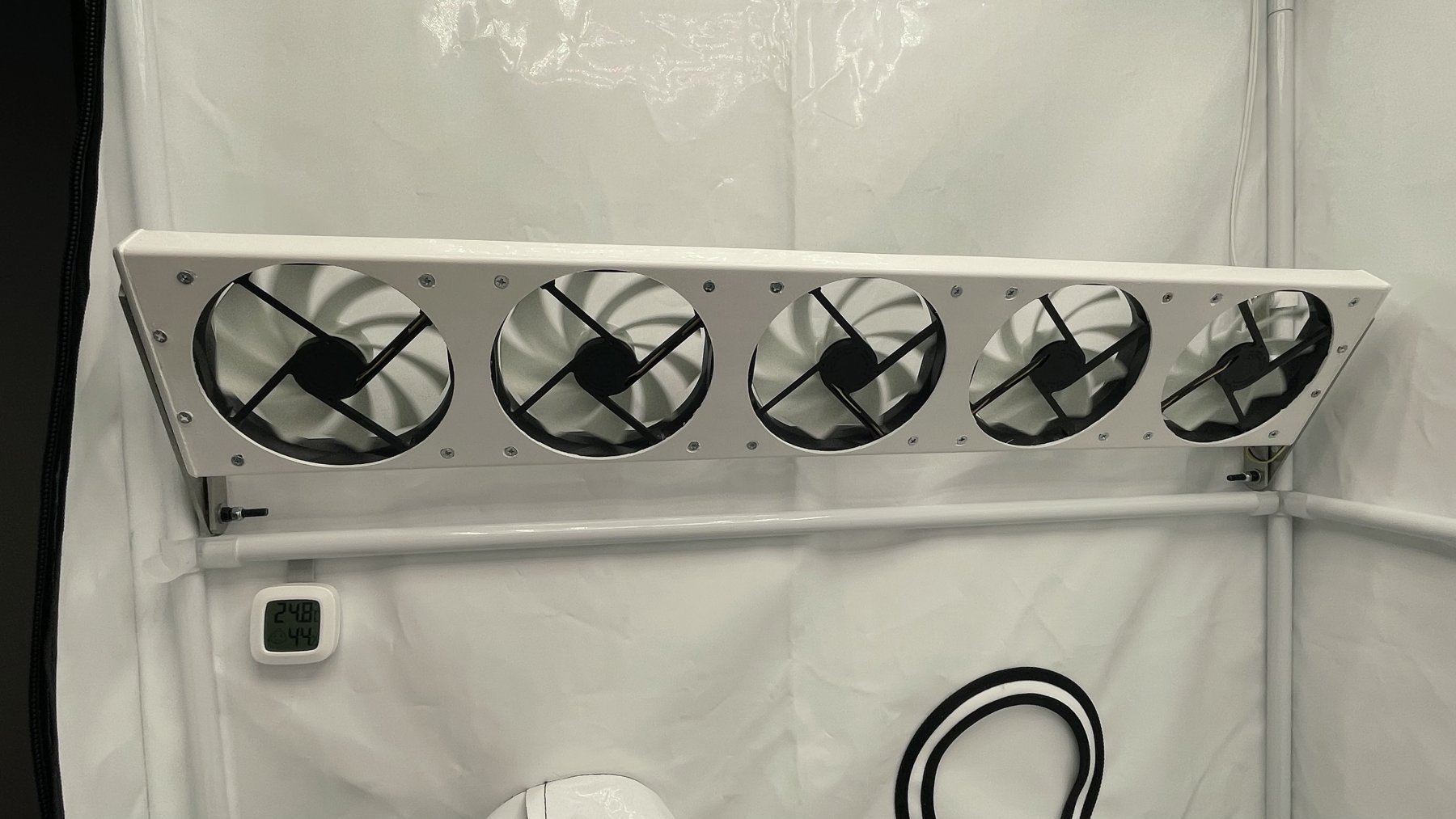

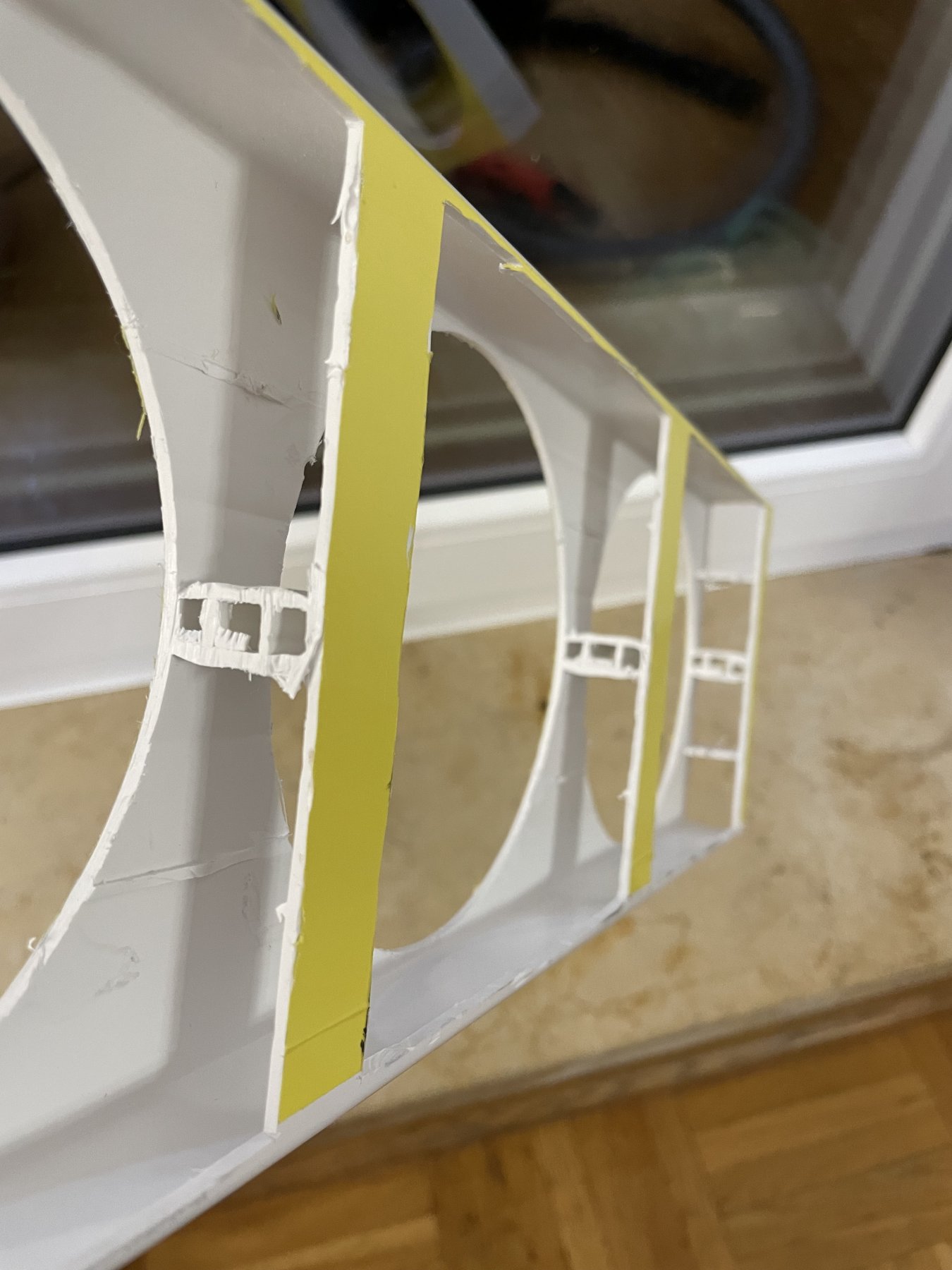

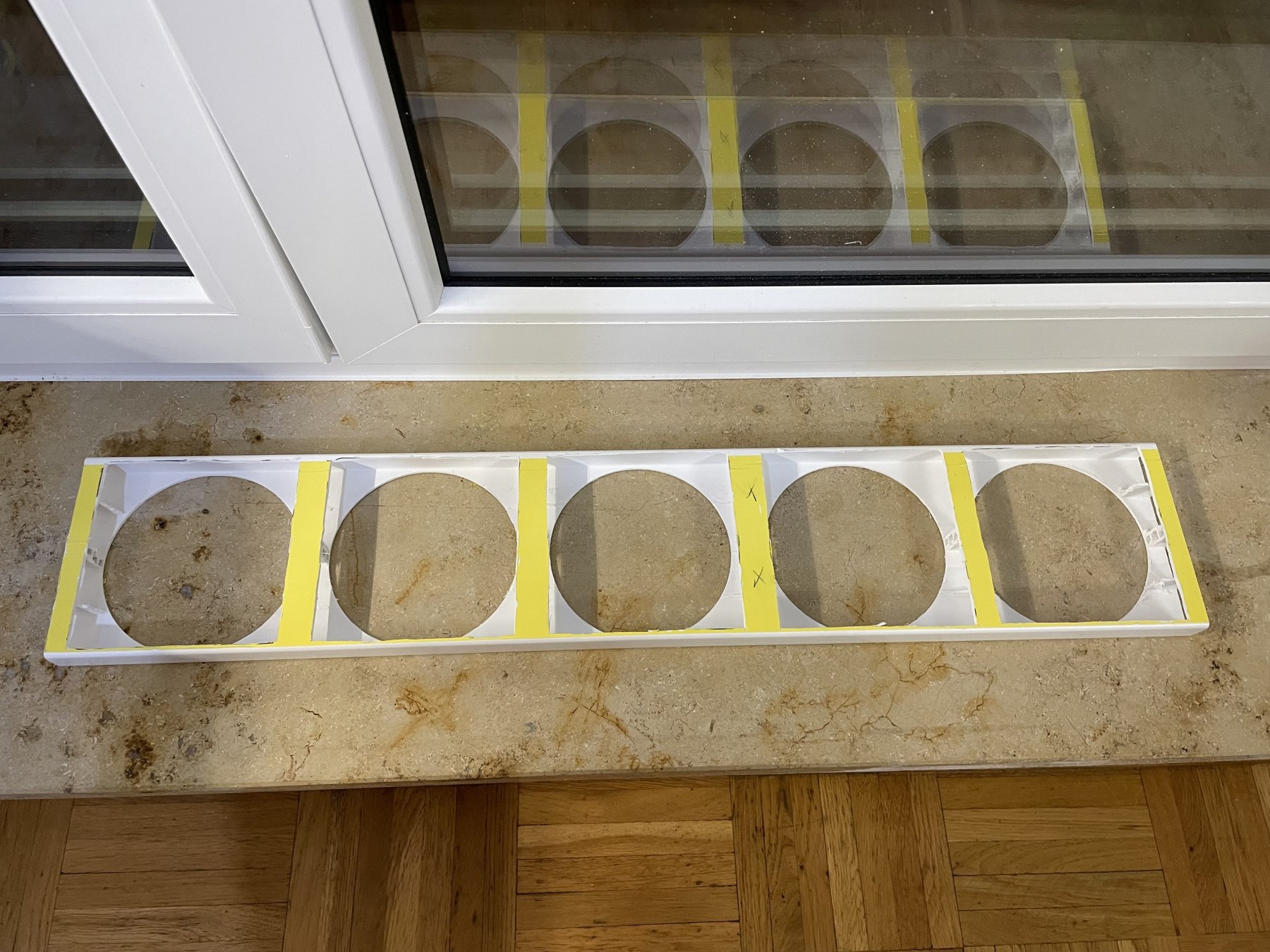

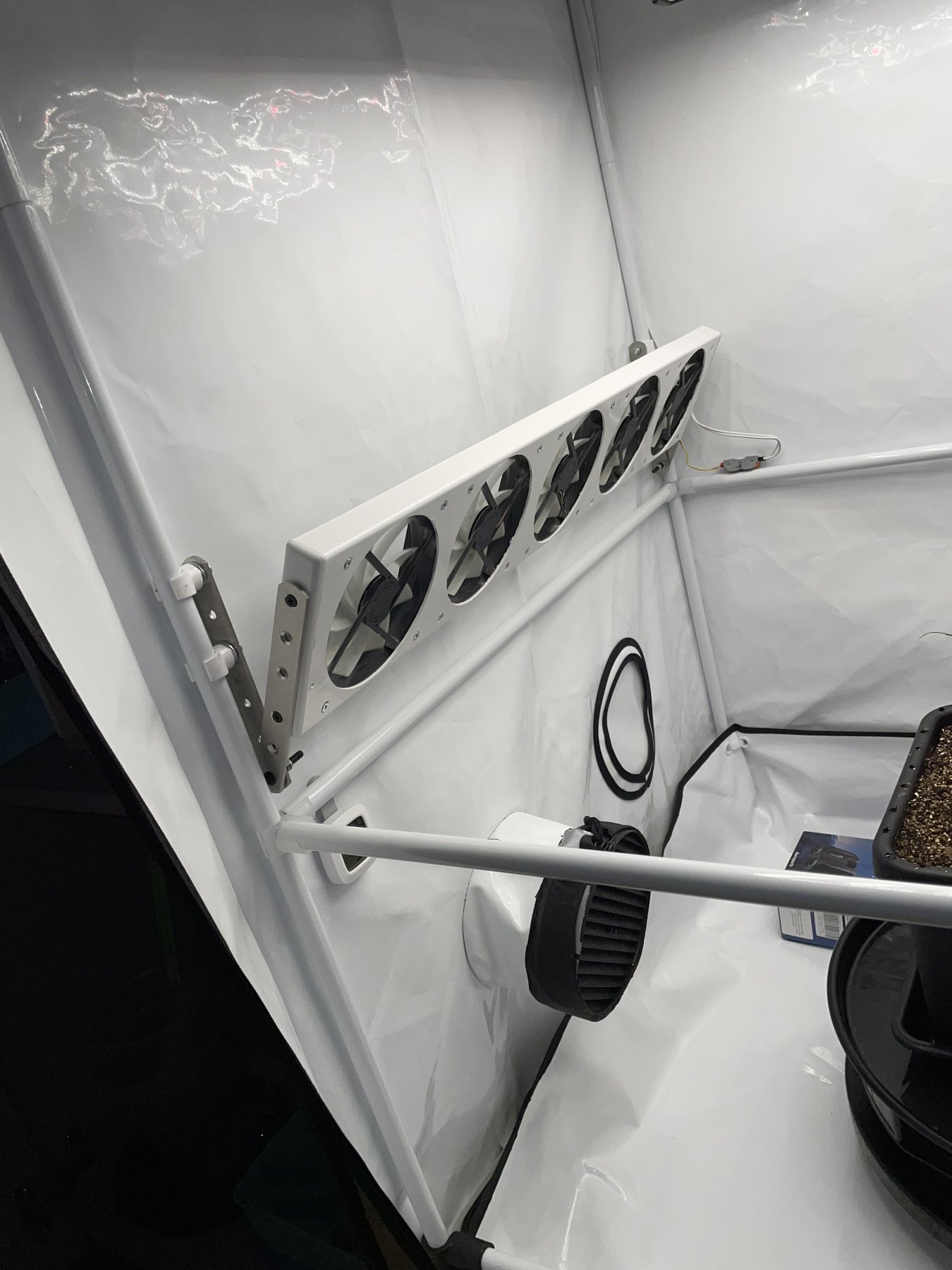

Upgrade final edition Evo napokon sam uspio uloviti vremena da zavrsim projekt onako kako sam zamislio na pocetku. Napokon sam nasao odgovarajuci pvc profil 130x35mm kojeg sam izbusio i obradio da sjednu ventilatori unutra. Nisam htio siri uzimat iz razloga kada su u ravnini sa panelom da ne smetaju jedno drugome. Na kraju sam navuko i fuge silikonom da nema niti jednog zazora. Ovakvih nema za kupiti ;)
BizzzoZMAJ

jan 2025.

#20
Ovo je 1/1 da. Treba kinezima slike Poslat da ih se ubrza malo:rasta:
dedaZMAJ

jan 2025.

#21
Taman se smirim, prestanem kombinirati ideje, naprave, sisteme i eto ti ga, a mogao bi i ovo...
beštijaZMAJ

jan 2025.

#22
Bizo njima mogu poslat jedino srednjaka i to je sve za kopirka naciju od mene. Deda nemas druge nego bacaj se na posao :)
BizzzoZMAJ

mar 2025.

#23
@Palma pokuaavam na sve stane ali ne nalazim. Mo~ea li pokazati molim te kako si izveo nagib na vent barovima?
PalmaLEGENDA

mar 2025.

#24

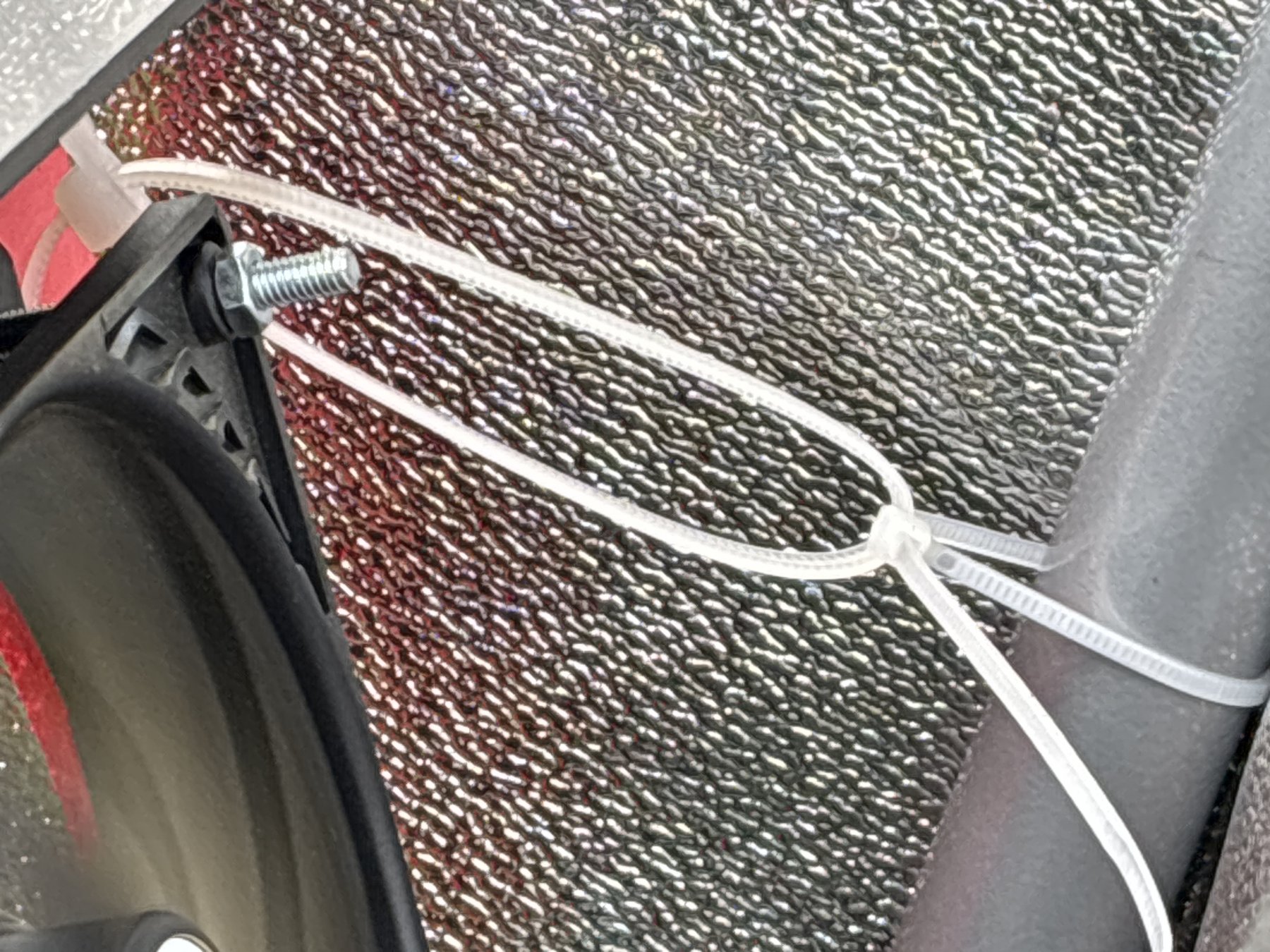

Vrlo primitivno :D
Johnny666AMBASADOR

mar 2025.

#25
Na koliko % snage ih drzis kada ti tako pusu po vrhu biljaka?
PalmaLEGENDA

mar 2025.

#26
11-12v
Johnny666AMBASADOR

mar 2025.

#27
Ja ih drzim na jedno 60% snage, i svejedno mi se cini da je tornado. Strah me pojacavat .Vec par puta da cu vas ostale pitat, pa nekako uvijek zaboravim. Mada ja imam 8 komada u redu.
BizzzoZMAJ

mar 2025.

#28
Kod mene pr~i tornado kad je panel na 90-100%. Niata im biti nee :rasta:
beštijaZMAJ

mar 2025.

#29
Johnny samo gas nista im nece biti. Ja cu na kraju growa zamjeniti svoje arctic F12 (1350okr) za P12 (1800okr) i to ce biti onda po mjeri. Neki su stari vec 8 godina i idu jako kao i prvog dana, nema nikakvih cudnih zvukova motora i sl. Mislio sam ici na P12 max ali to bi bilo previse. Zamisli 10 ventilatora na 3000 okretaja to bi bilo kao kotlovnica. Sada imam dnevnu (dok gori svjetlo) 12V a nocna 65% izmedu 7-8V. Johnny na ovome tvom baru probaj u sredinu ubaciti u donju zonu jos jedan hanger da ga malo izbaci da dobijes kosinu da nije tako ravno bolje ti je.
Johnny666AMBASADOR

mar 2025.

#30
A nakoseno je, samo se ne vidi zbog kuta koji je slikano. Moji su 2700 RPM-a, mozda zato mi se cini da je prejako. Sto se tice kosine, konto sam probat to odraditi sa onim velikim sarkama , jer sada je to slicno kao kod Palme.
beštijaZMAJ

mar 2025.

#31
Probaj sloziti pa vidi kako funkcionira, trebalo bi biti dobro. Koji su to ventovi ili kakav im je spec? Ovi moji su sad na 1350okr i 97m3h/h pa puta 10 to je 970m3/h. Niti jedan kupovni oscilirajuci ili ne znam kakav nema sanse pored ovih zujalica. Do 1x1 m ovo je odlicno rijesenje za velike bokseve naravno nema smisla.
Johnny666AMBASADOR

mar 2025.

#32
A neki kineski.Brzina: 2700 RPM, buka: 36.63DBA, 137 m3h protok zraka.
sergio11AMBASADOR

mar 2025.

#33
Evo mog primjerka, mozda kome pomogne u buducnosti
Johnny666AMBASADOR

mar 2025.

#34
To je vec za mene previse posla :), ali izgleda top.
dedaZMAJ

mar 2025.

#35
Ja sam uzeo one s aliekspresa i meni to previae zuji kad su poja ani ak samo do pola. Ali i malo poja ani dobro vrte. Ja sam ih montirao dole pod kroanje, gore vrti ac infinity oscilirajui i top je. Dr~im ga na ono imitiranje vjetra, ne uje se uope van ormara a puae ko lud. Ovi zuje ko komarci, ne mogu ja to nou sluaat. :)
beštijaZMAJ

mar 2025.

#36
Evo da vam pomognem samo arctic dolazi u obzir jer performanse i buka su nenadmasni. Garancija 6 godina, 5kom paket 25€. Motor i nakon 8 godina nesuman bez vibracija i slicno.
sergio11AMBASADOR

mar 2025.

#37
Gdje ti kupujes da je paket 25e 5 kom? Meni je najjeftinije u Hr sto sam nasao bio komad 7 eura. I to koliko kuzim losija kvaliteta nego tvoje
beštijaZMAJ

mar 2025.

#38
https://www.arctic.de/P12/ACFAN00135A Imas na ebayu takoder
dedeorAMBASADOR

mar 2025.

#39

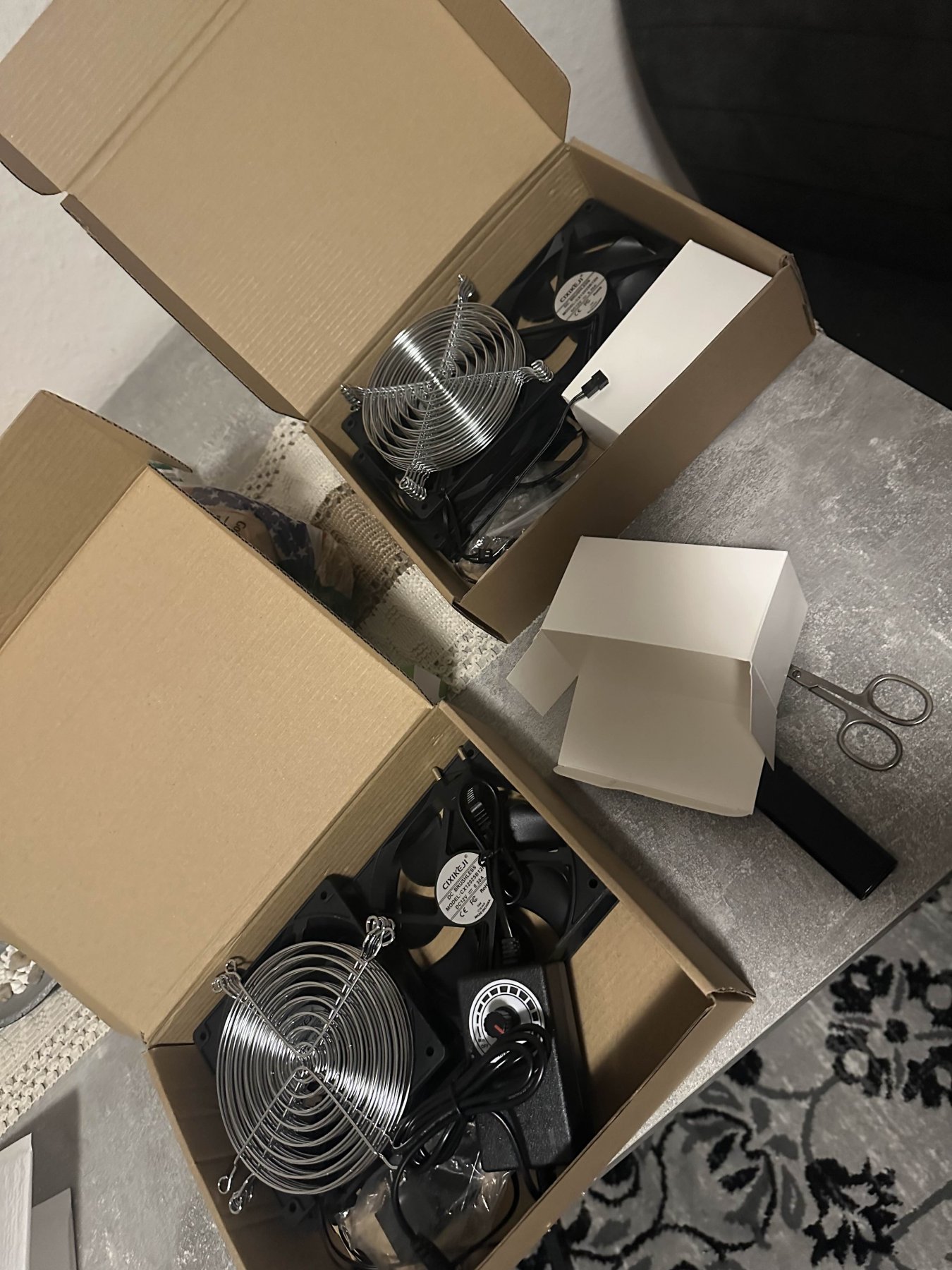

POzdrav dobri ljudi , evo stigli ovi moji sa amazona i sad gledam, razmisljam kako ja da spojim i sta da kupim u baumarktu te dodjoh na ideju da mooozda ne bi bilo lose , a bilo bi mi najlakse kada bi kupio stiropor i isekao rupe i ubacio ih u rupe :D Moram da proverim za misljenje ? :) ili da se uozbiljim sa idejom ? :) Nekako vidim to ko moguce al htedoh cuti misljenje, mozda sam nesto i propustio . Mislim vidim ja kako su ljudi gore napravili , al sto se tice tog majstorskog dela kod mene ja sam cekic , ekser , selotep , kanap majstor :D
beštijaZMAJ

mar 2025.

#40
A cuj ako ti tako odgovara zasto da ne. Ima onih cvrscih profila pa probaj. Iako ja mislim da napravis to kako treba malo cvrsce.
dedeorAMBASADOR

mar 2025.

#41
Maestro potrudicu se , cu da bacim pogled jos jednom od pocetka pa probam da vidim sta ja mogu da izvedem od toga .
